4 向盒式磁带（570*570）

扁平的设计和紧凑的尺寸使该设备可以完全集成到吊顶中

冷却能力 1.50 ... 4.50 千瓦

4 向盒式磁带（570*570）

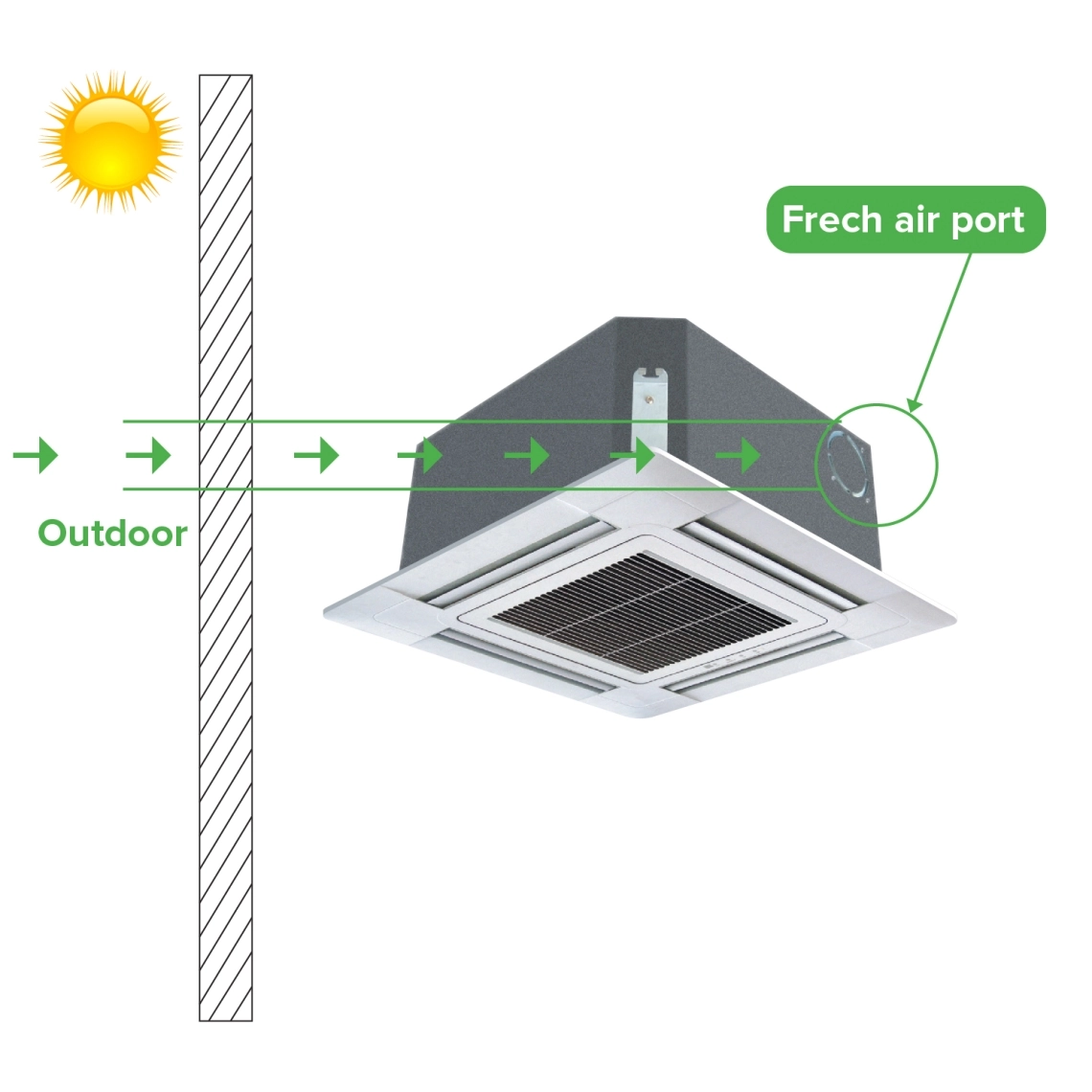

健康新风功能

独特的侧进风口，可打开引入室外新鲜空气，改善室内空气质量。

主要特点

美观面板 700x700
可随时引入新风（预留侧进风口）
标配冷凝水排水泵
静音运行

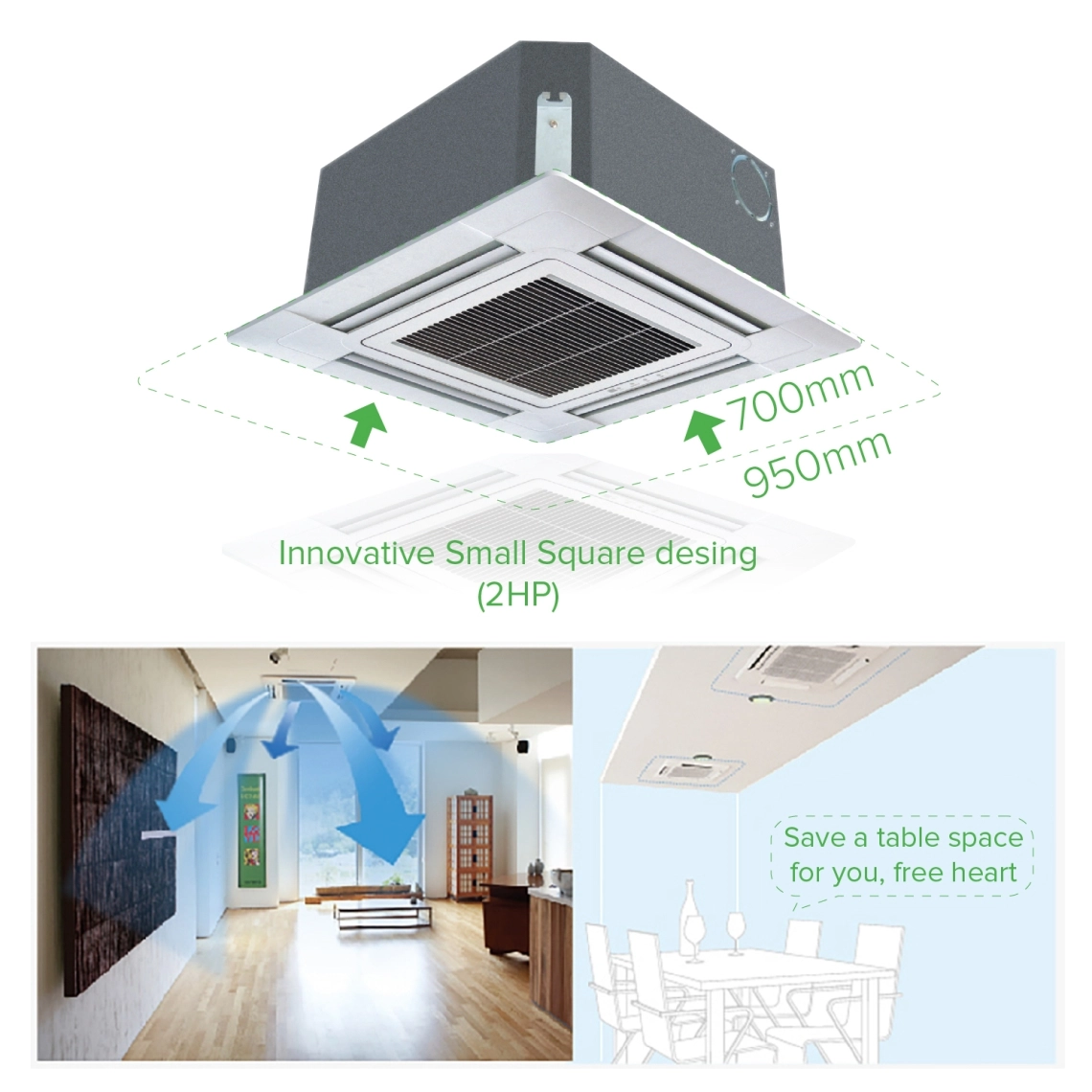

方形面板使整个产品更加统一美观

方形设计，使房间装饰更加和谐、美观，便于布置照明系统
室内机薄型设计，高度仅为 260 毫米（2HP），即使在狭小空间也可安装

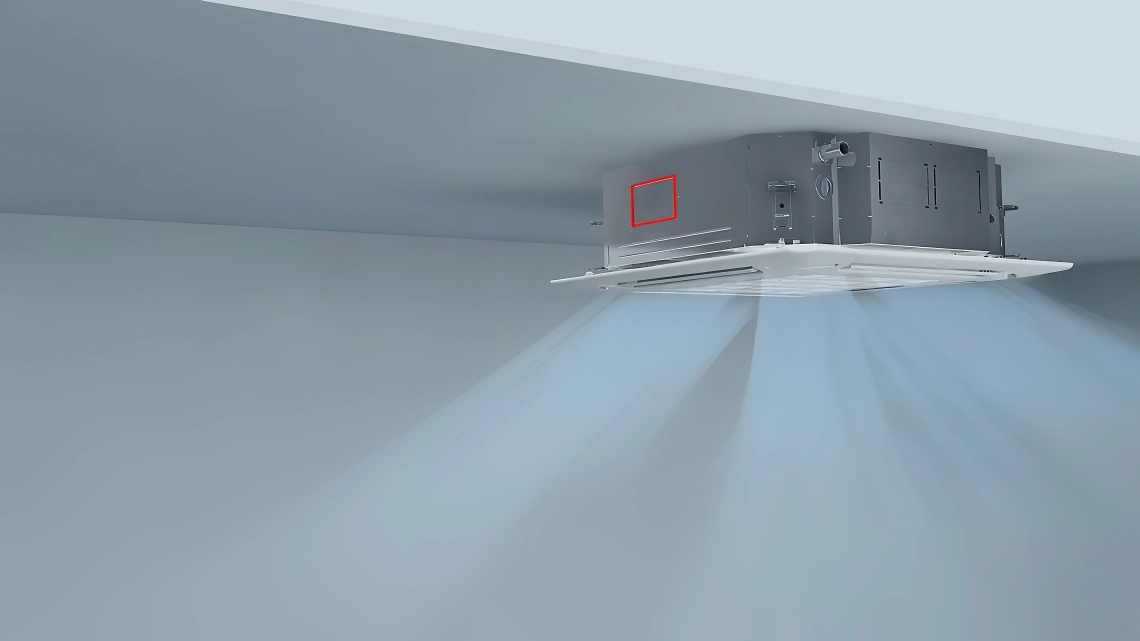

立体送风，更舒适

静音运行，舒适体验

采用先进航空技术的三维 AL 螺旋风机和涡轮形风道设计，大大降低内阻，风量大，噪音低，实现静音运行。

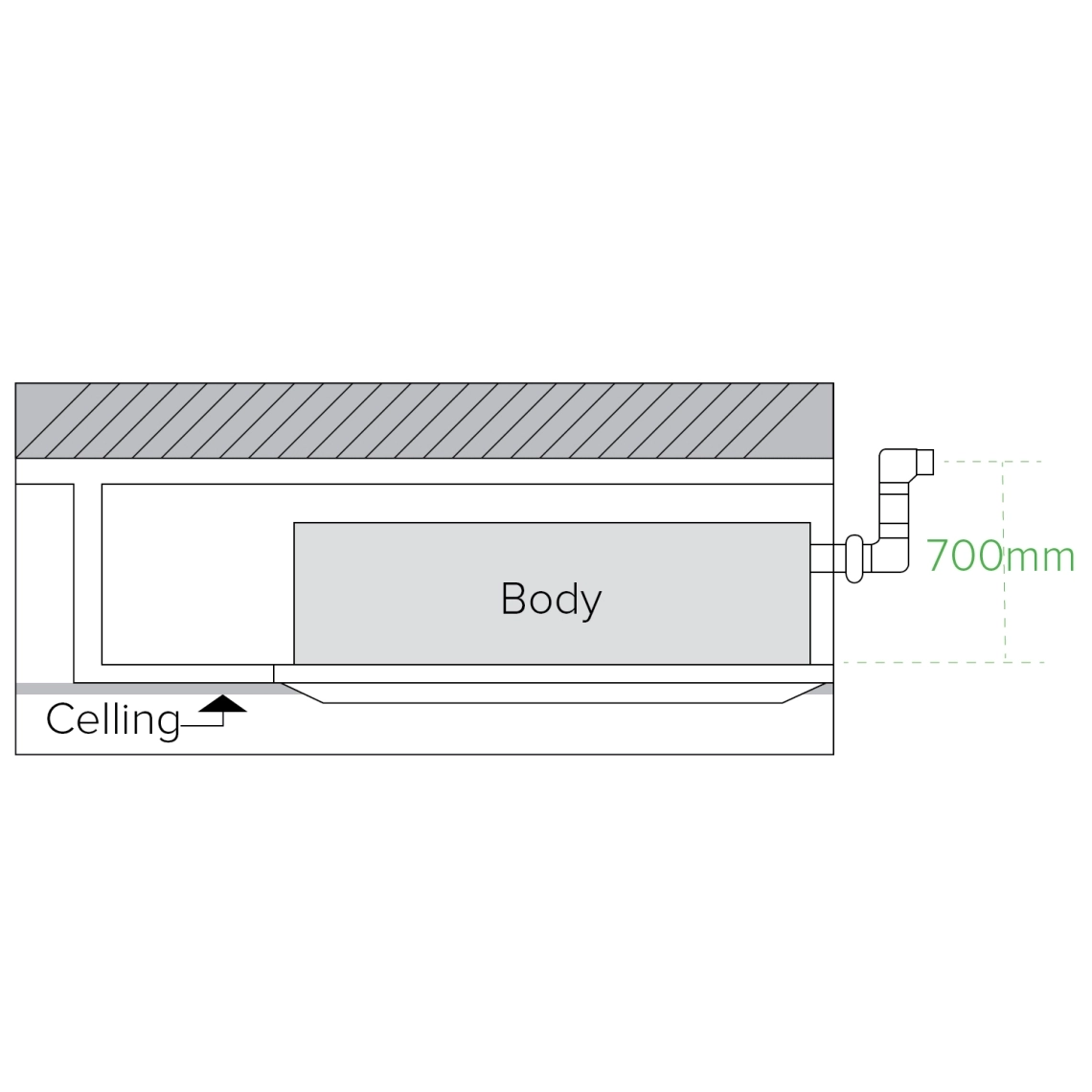

标配冷凝水提升泵

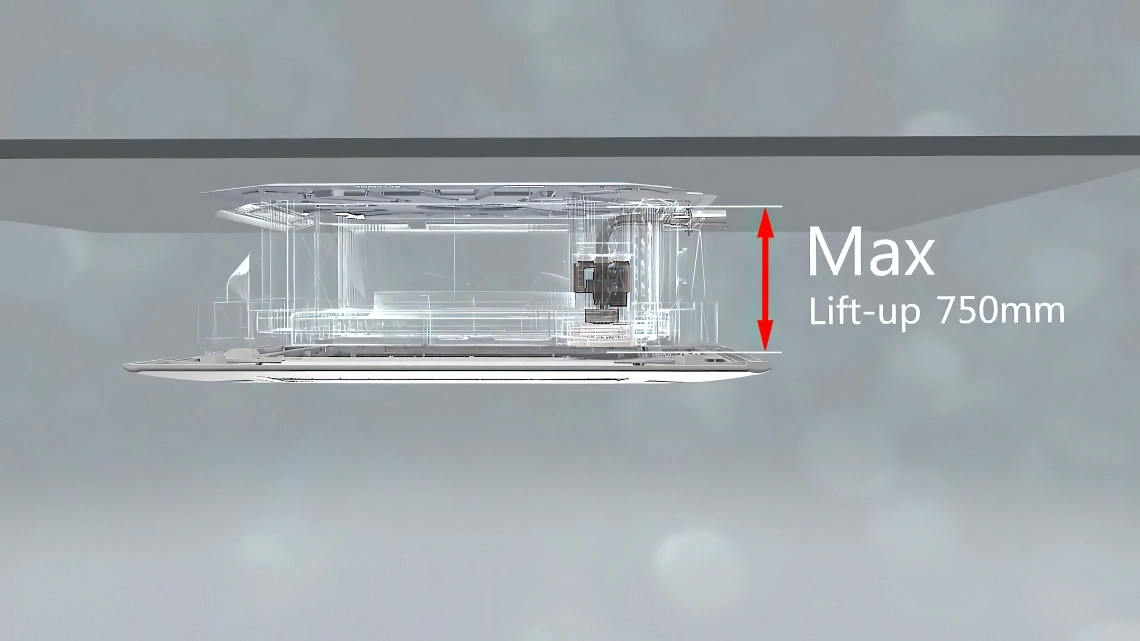

标配排水泵，扬程 700mm，内置浮球开关，方便配合空调实际情况进行冷凝水排放。

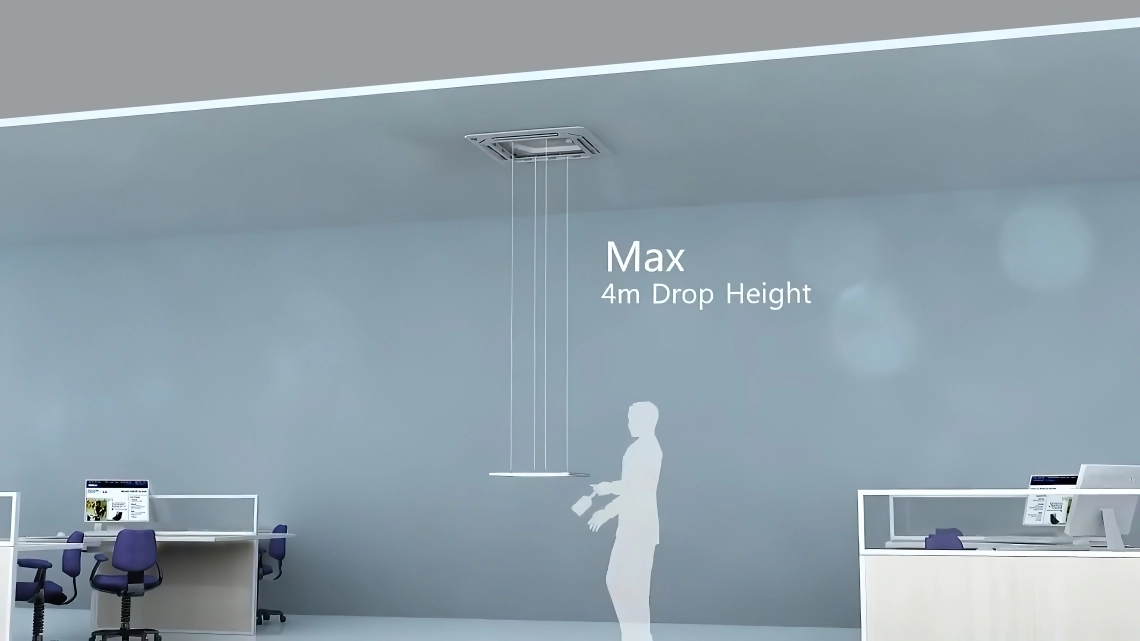

宽流出风口

吊顶式空调箱提供宽流量出风口，即使房间的天花板高达 4 米，也能确保有效的空调效果。

百叶窗设计

百叶窗的设计通过在机箱和天花板之间形成间隙，使气流分布更广、更宽。

紧凑型设计

天花板盒式型号拥有纤细的机身高度，即使在狭窄的管道空间内也能顺利安装，美观大方。

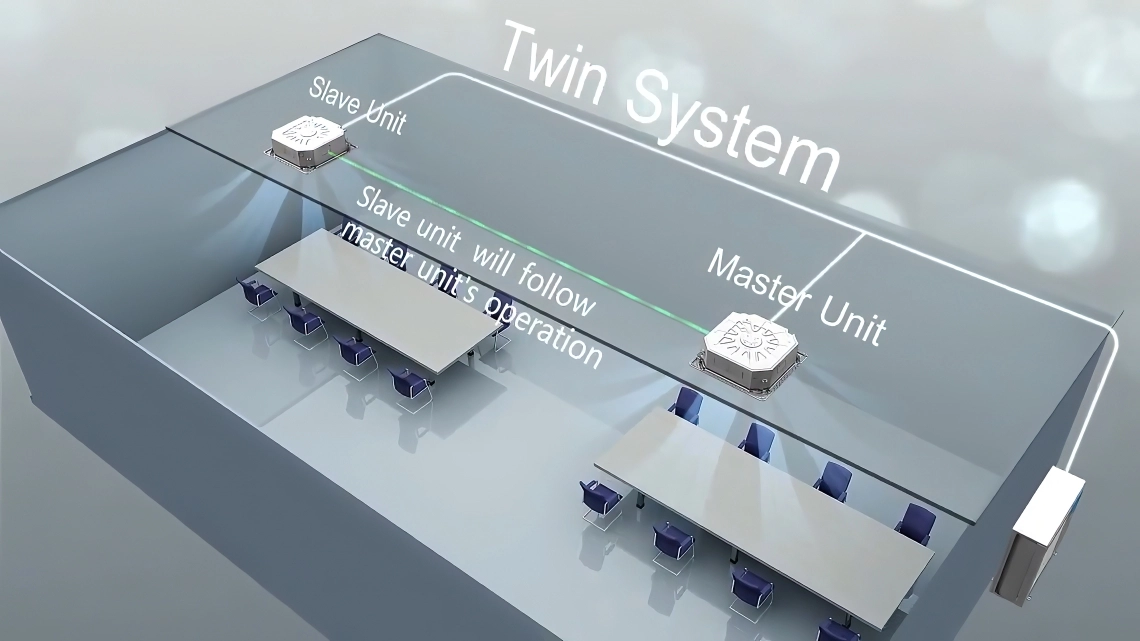

主/从模式

在这种设置下，一台设备作为 "主设备"，其他设备作为 "从设备"，按照主设备的设置进行操作。

规格	设备	MIBC-05X1EV1AA	MIBC-07X1EV1AA	MIBC-09X1EV1AA	MIBC-12X1EV1AA	MIBC-16X1EV1AA
制冷量
制冷量	千瓦	1,50	2,20	2,80	3,60	4,50
供暖	千瓦	1,70	2,50	3,20	4,00	5,00
电气参数
电源	电压/频率	1/220~230/50/60
通风
空气流量（高/中/低）	立方米/^小时	650/540/430	700/590/480
声压 (H/M/L)	分贝（A）	32/30/29	32/30/29	32/30/29	33/30/29	33/30/29
声功率 (H/M/L)	分贝(A)	45/43/42	46/44/43	46/44/43	46/44/43	47/44/43
安装 - 尺寸
净尺寸 (WxDxH)	毫米	570x570x260
包装单元尺寸（宽 x 深 x 高）	宽x深x高	718x680x380
净重/毛重重量	千克	16,0/19,0	16,0/19,0	16,0/19,0	19,0/22,0	19,0/22,0
液体管道直径	毫米（英寸）	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
气管直径	毫米（英寸）	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)
铆钉
型号		MB-700IB	MB-700IB	MB-700IB	MB-700IB	MB-700IB
面板净尺寸（宽x深x高）	毫米	700x700x60	700x700x60	700x700x60	700x700x60	700x700x60
面板包装尺寸（宽x深x高）	毫米	740x740x115	740x740x115	740x740x115	740x740x115	740x740x115
面板净重/毛重	千克	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5

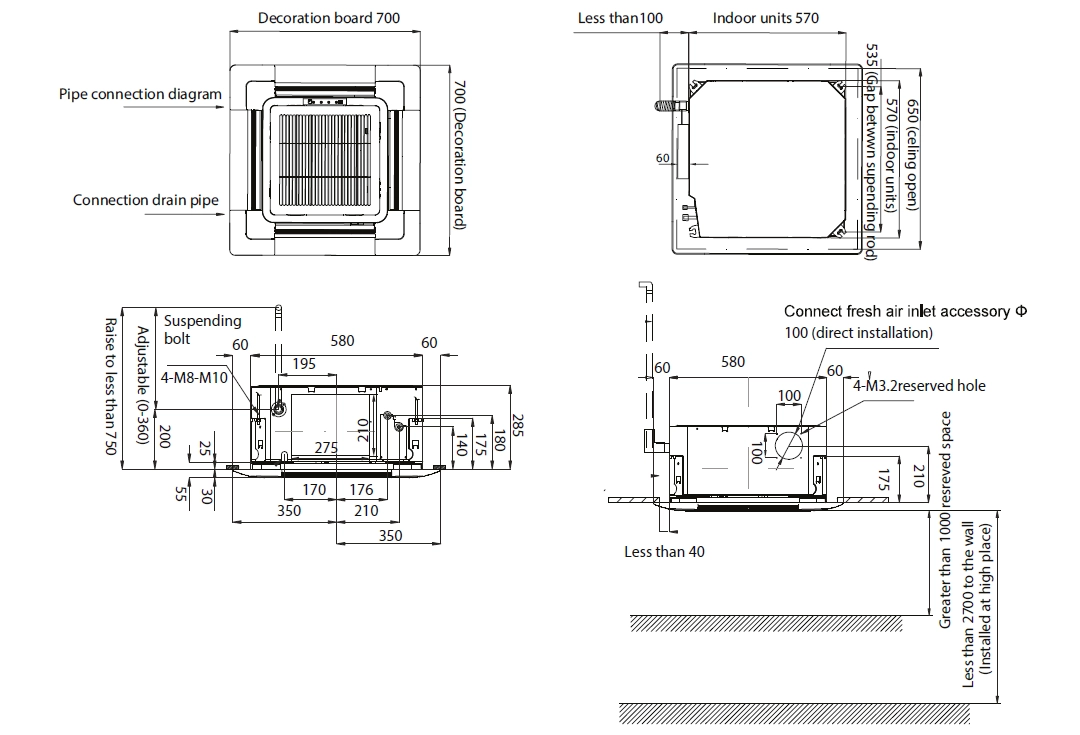

尺寸

MIDS-05X1 EV1AA MIDS-07X1 EV1AA MIDS-09X1 EV1AA MIDS-12X1 EV1AA MIDS-16X1 EV1AA

dimensions
