4 向盒式风机盘管 MCFK-A2/4 系列

适用于对美观和安静要求极高的空间。顺畅均匀的空气分布营造出自然的微气候。为您提供安静、完美的技术。

冷却能力 2 ... 17.6 kW

加热能力 2.8 ... 25.5 kW

想购买或有疑问？

Mycond

卡式风机盘管机组

由于具有广泛的制冷和制热能力，这些风机盘管可以用于任何大小的房间，且装饰面板的时尚优雅设计将适合任何室内环境。

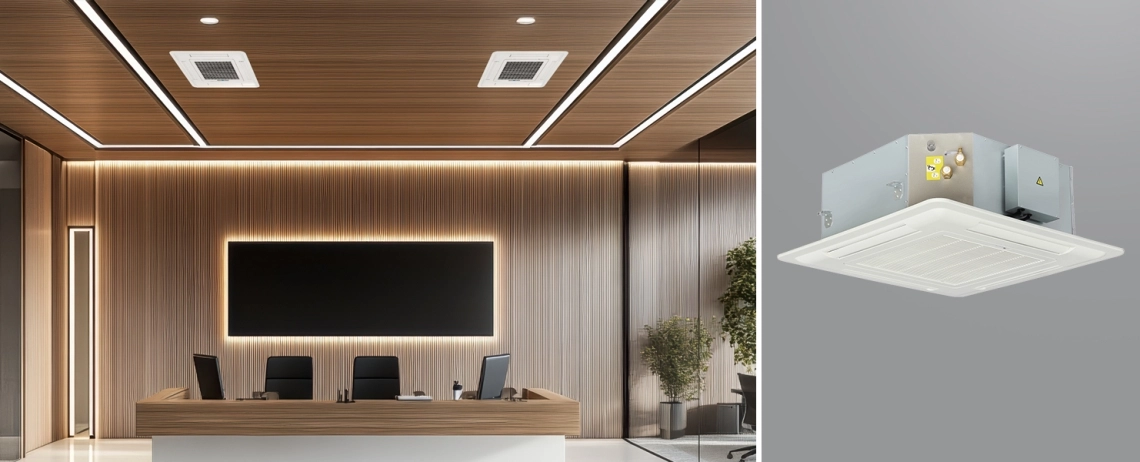

MyCond MCFK-A2/4 用于商业场所

MyCond MCFK-A2/4 现代设计与效率

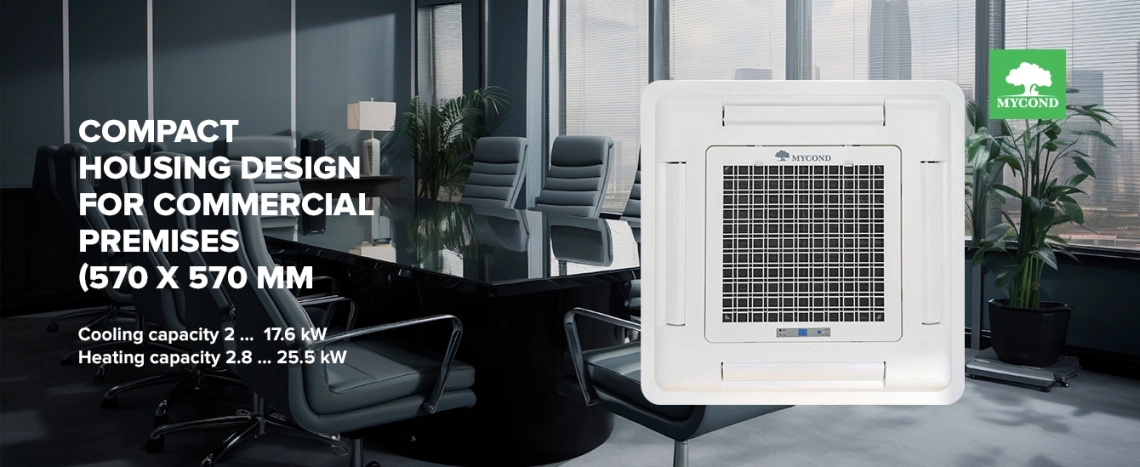

MyCond MCFK-A2/4 办公室紧凑设计

特点和优势：

机壳由镀锌钢制成，配备模制聚苯乙烯空气管道，提供高效的气流，且厚度足以确保可靠的热绝缘和噪音隔离。
面板具有现代设计，由耐用的ABS塑料制成，配备可拆卸、可清洗的空气过滤器和自动气流摆动功能。

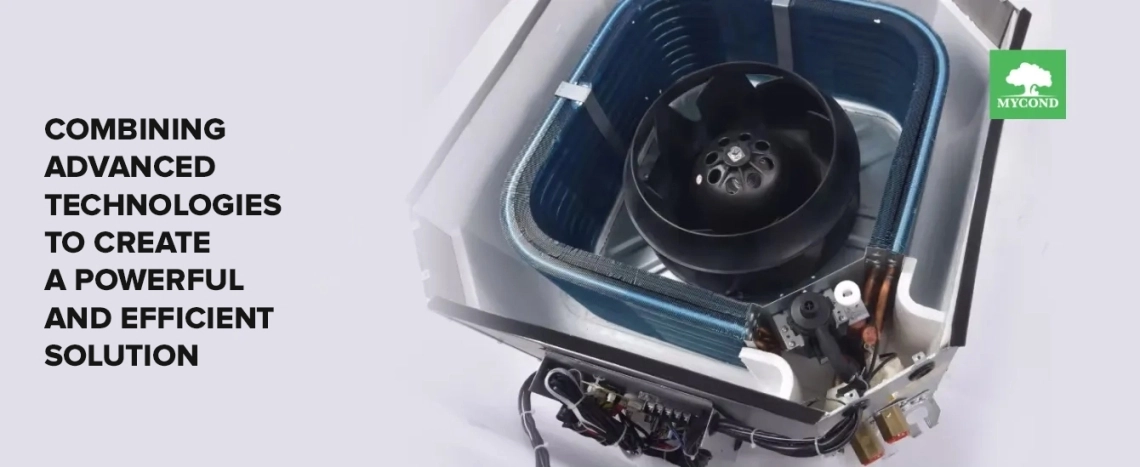

风轮采用单循环成型工艺制造，风扇叶片与端板/锥形板之间没有焊接接头，确保完美平衡。轮毂上的防振垫减少了轮子和电机的噪音和振动。每个轮子都经过精确平衡，公差小于0.5 mm/s。
热交换器由铜管和铝板制成，表面涂有保护性蓝色涂层，确保高热传递效率。每个热交换器在16巴（1.6 MPa）下进行泄漏测试。
托盘由高密度发泡聚苯乙烯使用热成型技术制成，具有保护性PVC涂层，并配备排水泵和安全浮球阀。

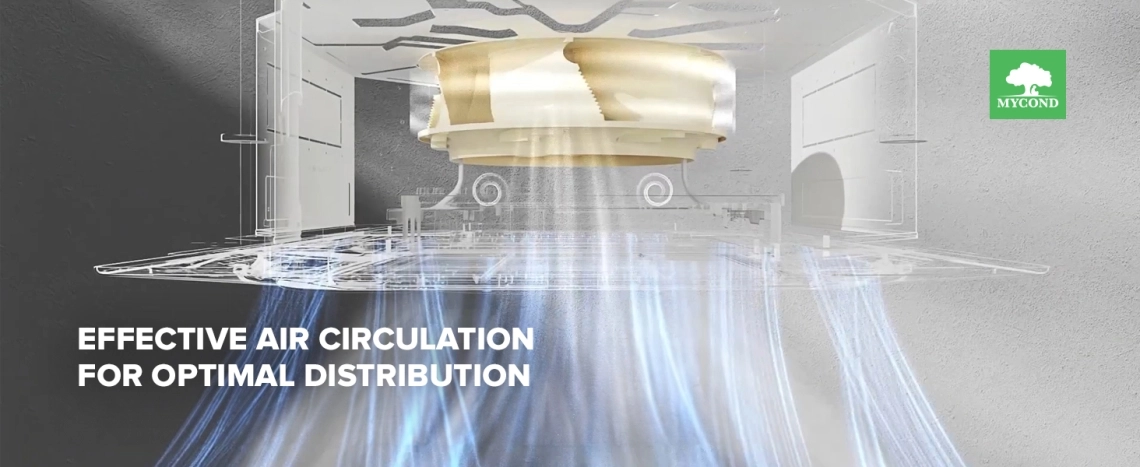

MyCond MCFK-A2/4 高效空气循环方案

红外遥控*

基本风机盘管控制
带有Wi-Fi (MCKF-WK-B)**的壁挂控制器
高级风机盘管控制

^{*在交货范围内}
^{**单独购买}^。

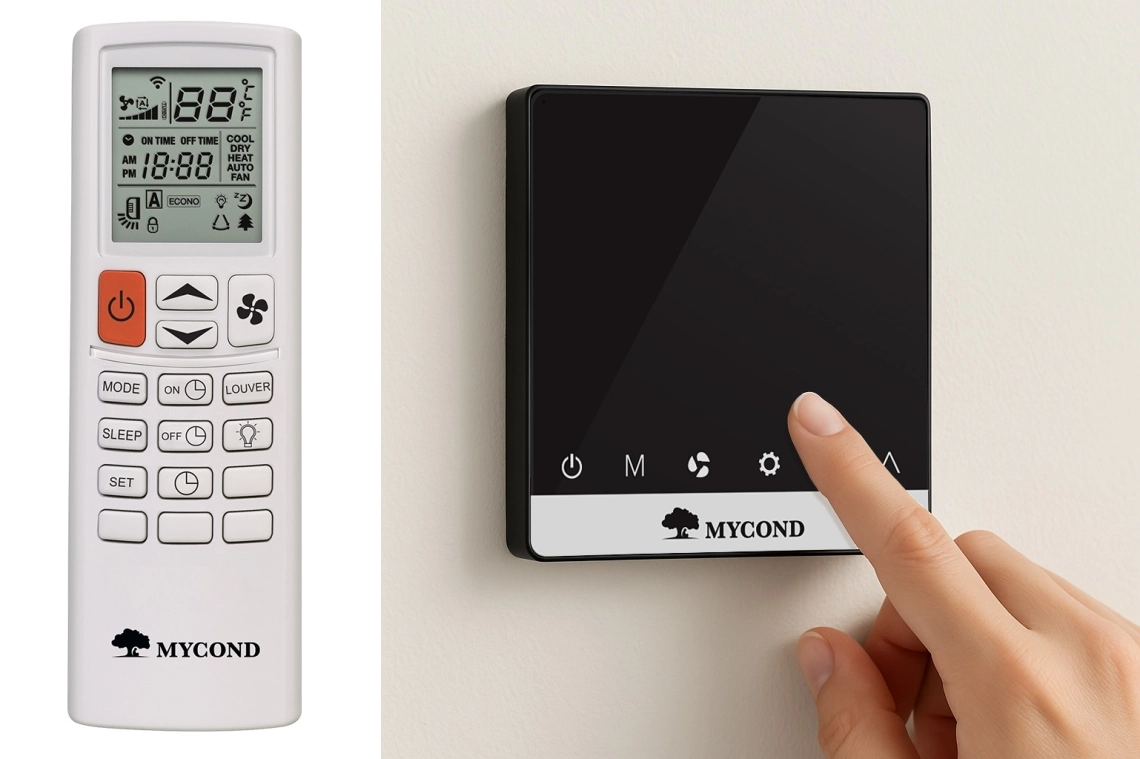

MyCond MCFK-A2/4 遥控器和温控器

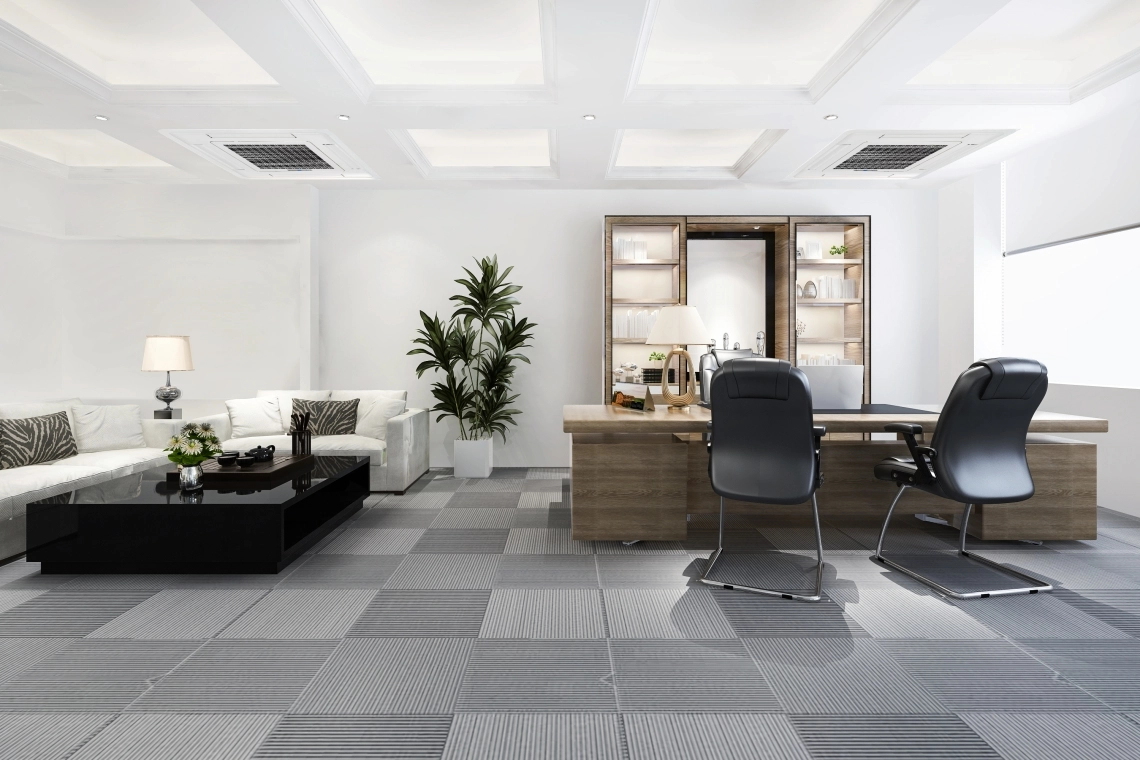

MyCond MCFK-A2/4 为办公区域提供舒适

2管模型

技术规格	单位	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
空气流量 H/M/L	m³/小时	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
总制冷能力 H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
敏感制冷能力 H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
总热功率	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
电源	V/F/Hz	220/1/50
风扇和电机
风扇类型		离心风扇轮
风扇尺寸		⌀315				⌀380
电机类型		交流电机
输入功率	W	39	52	62	68	76	96
电机的IP保护等级		IP20	IP20	IP20	IP20	IP20	IP20
电机绝缘等级		B	B	B	B	B	B
线圈细节
管材材料		铜管
管材外径	mm	标准 - 9.52
管材厚度	mm	0.3	0.3	0.3	0.3	0.3	0.3
面积	m²	4.65	4.65	9.3	10.3	13.4	13.4
线圈尺寸 (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
肋材材料		0.105 mm 亲水颗粒
肋类型		百叶窗型肋
肋间距	mm	2	2	2	2	2	2
“Ryady-2”管道系统		2	2	2	2	2	2
循环		2个出口中的2个				4个出口中的4个
最大工作压力	MPa	1.6	1.6	1.6	1.6	1.6	1.6
连接
入口/出口	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
排水	mm	26	26	26	26	26	26
设备外壳
机壳材料		镀锌钢
材料厚度	mm	0.8	0.8	0.8	0.8	0.8	0.8
排水托盘		高密度发泡聚苯乙烯
排水泵		标准PSB-7型号，700 mm扬程（可选1200 mm扬程）
绝缘材料		XPE	XPE	XPE	XPE	XPE	XPE
绝缘厚度	mm	5	5	5	5	5	5
过滤器
类型		初级过滤器
材料		ABC+尼龙
厚度		12	12	12		14	14
尺寸	mm	350*333			12	430*407
适用于所有尺寸的块面板
净尺寸 (HWD)	mm	68068030				83083030
包装尺寸 (HWD)	mm	72072075				86086075
净重/毛重	kg	2.3/3.7				3.5/5.2
适用于所有块体尺寸

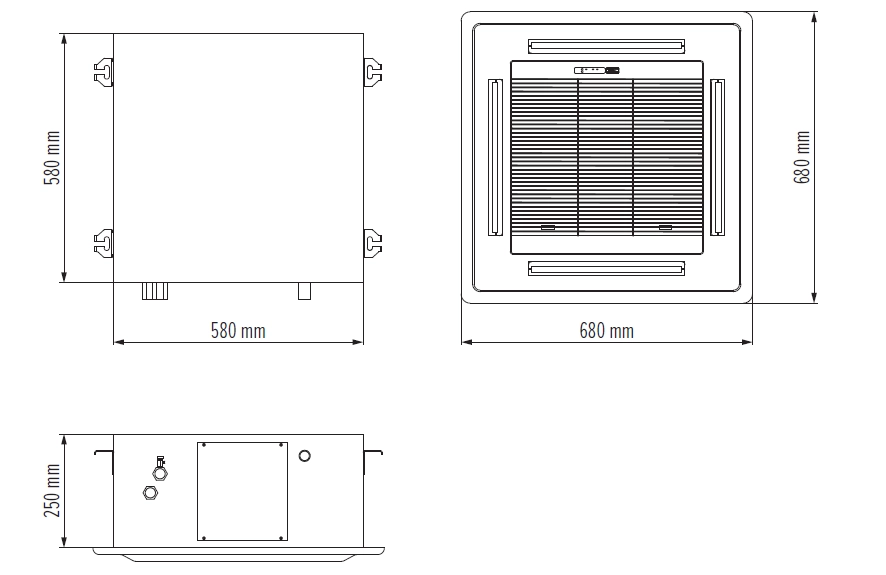

净尺寸 (HWD)	mm	580580250				705705290
包装尺寸 (HWD)	mm	675675270				800800310
净重/毛重	kg	17.7/19.3				21.5/23.8
1米距离下的声压级 H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
单位重量	kg	20	20	20	20	25	25

技术规格	单位	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
空气流量 H/M/L	m³/小时	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
总制冷能力 H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
敏感制冷能力 H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
总热功率	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
电源	V/F/Hz	220/1/50
风扇和电机
风扇类型		离心风扇轮
风扇尺寸		⌀380	⌀476			⌀530
电机类型		交流电机
输入功率	W	132	152	189	220	330
电机的IP保护等级		IP20	IP20	IP20	IP20	IP20
电机绝缘等级		B	B	B	B	B
线圈细节
管材材料		铜管
管材外径	mm	标准 - 9.52
管材厚度	mm	0.3	0.3	0.3	0.3	0.3
面积	m²	13.4	19.7	19.7	19.7	27.1
线圈尺寸 (H*W)	mm	225*43.3	250*43.3
肋材材料		0.105 mm 亲水颗粒
肋类型		百叶窗型肋
肋间距	mm	2	2	2	2	2
“Ryady-2”管道系统		2	2	2	2	2
循环		4个出口中的4个		5个出口中的5个
最大工作压力	MPa	1.6	1.6	1.6	1.6	1.6
连接
入口/出口	mm	3/4"	3/4"	3/4"	3/4"	3/4"
排水	mm	26	26	26	26	26
设备外壳
机壳材料		镀锌钢
材料厚度	mm	0.8	0.8	0.8	0.8	0.8
排水托盘		高密度发泡聚苯乙烯
排水泵		标准PSB-7型号，700 mm扬程（可选1200 mm扬程）
绝缘材料		XPE	XPE	XPE	XPE	XPE
绝缘厚度	mm	5	5	5	5	5
过滤器
类型		初级过滤器
材料		ABC+尼龙
厚度		14	14	14	14	14
尺寸	mm	430*407	556*540			644*638

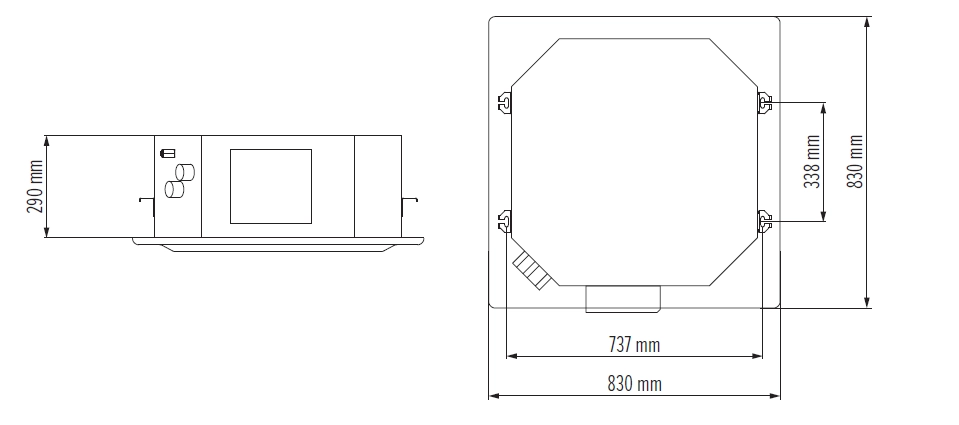

适用于所有尺寸的块面板
净尺寸 (HWD)	mm	83083030	98098030			1140114030
包装尺寸 (HWD)	mm	86086075	1010101075			1170117075
净重/毛重	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
适用于所有块体尺寸

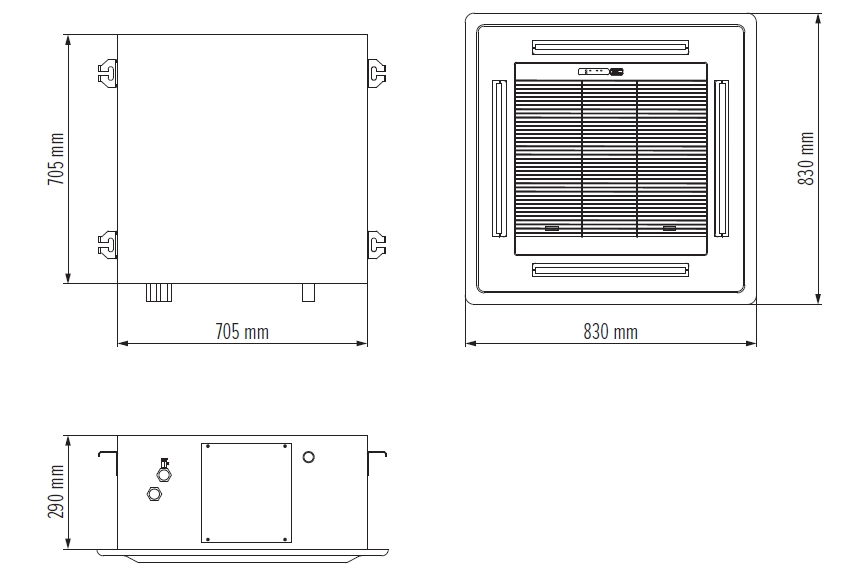

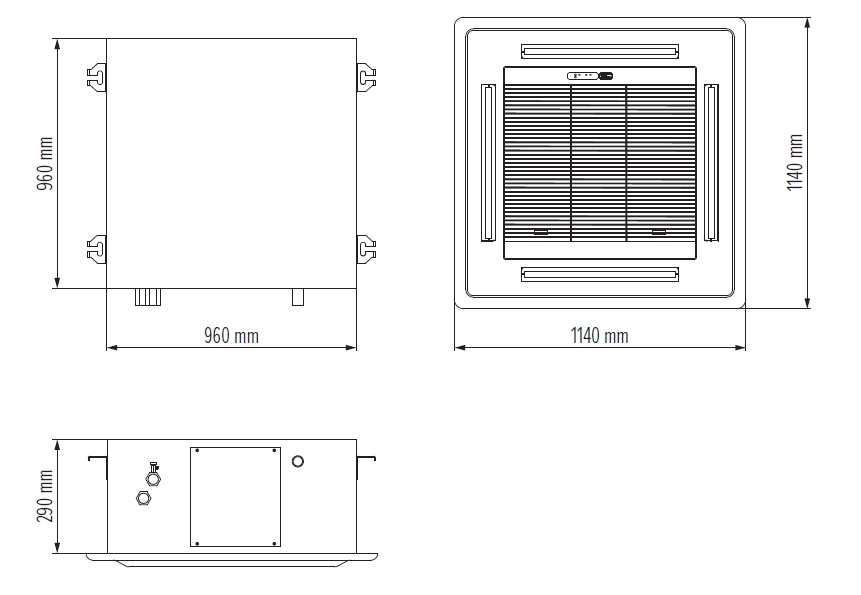

净尺寸 (HWD)	mm	706706290	832832290			960960290
包装尺寸 (HWD)	mm	800800310	925925310			10541054320
净重/毛重	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
1米距离下的声压级 H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
单位重量	kg	25	32	32	32	45.4

标称测试条件：
制冷：进气温度 +27 °C ST/+19.5 °C MT，进水温度 +7 °C，出水温度 +12 °C。
供热：进气温度 +21 °C，进水温度 +60 °C，流量与制冷相同。
声压级测量在隔音室内进行，控制点位于设备垂直轴下方1.5米处。

4管模型

技术规格	计量单位	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
空气流量 (H/M/L)	m³/小时	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
总制冷能力 (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
总热输出 (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
电机类型		交流电机
1米距离下的声压级	dB	41	42	43	45	46	47	50	52	57	65
电源 V/F/Hz		230/1/50
连接（输入/输出）		ZG3/4” / ZG3/4”
连接（排水）	mm	26
风扇尺寸		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
电机输入功率	W	62	68	76	96	132	152	189	220	330	340
净重，块体	kg	21	21	26	26	26	35	35	35	53	53
净尺寸，块体 (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
净尺寸，面板 (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
