4 向盒式风机盘管机组 MCFK-T2 系列

制冷和制热能力范围广，适用于任何大小的空间。高雅时尚的装饰面板设计适合任何室内装饰。

特点和优势 ：

• 由于外壳小巧（570 x 570 毫米），该设备可安装在使用 600 x 600 模块的标准吊顶系统中。
• 4 向空气分配系统可均匀地冷却或加热房间，不会产生气流和不适感
• 革命性的离心风扇设计确保运行安静、风量大
• 优化的热交换器可实现高效制冷和制热
• 强劲的排水泵可提供高达 1200 毫米的水头
• 带有合成纤维过滤元件的高效过滤器可提供更清新、更洁净的空气
• 新鲜空气进气口

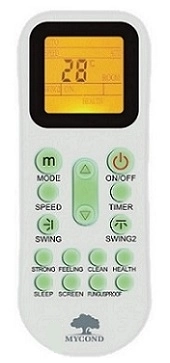

• 红外遥控装置编程简单，控制按钮一目了然。设计舒适轻巧，非常适合日常使用

额定测试条件：
制冷：进气温度 +27 °C DB / +19.5 °C WB，进水温度 +7°C，出水温度 +12°C。
制热：进气温度 +21 °C，进水温度 +60 °C，水流量与制冷模式相同。
声压级在隔音室中测量，参考点位于设备垂直轴下方 1.5 米处。

尺寸

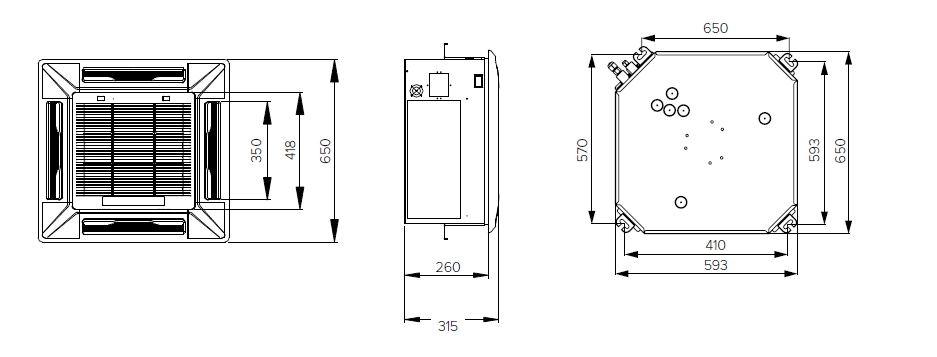

MCFK 03\04\05 风机盘管的外观和尺寸

尺寸

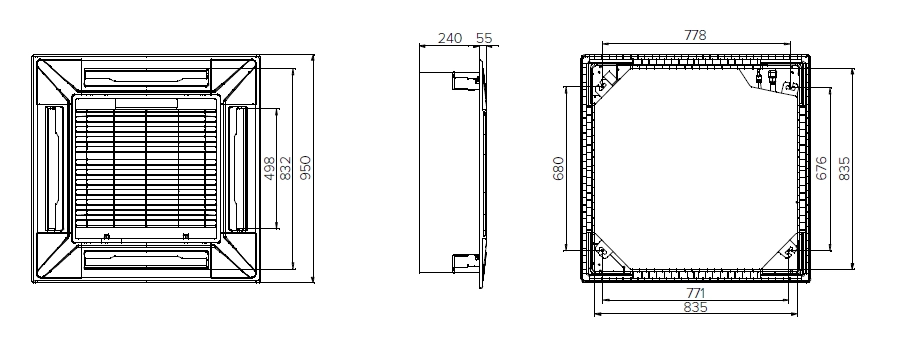

MCFK 06/08 风机盘管的外观和尺寸

尺寸

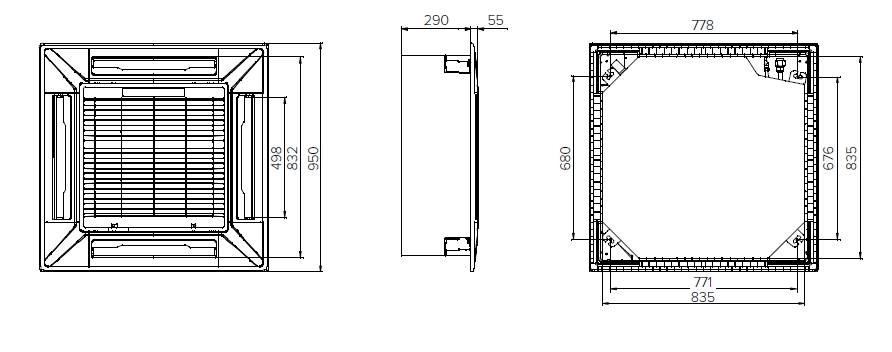

风机盘管的外观和尺寸 MCFK 10/12/14

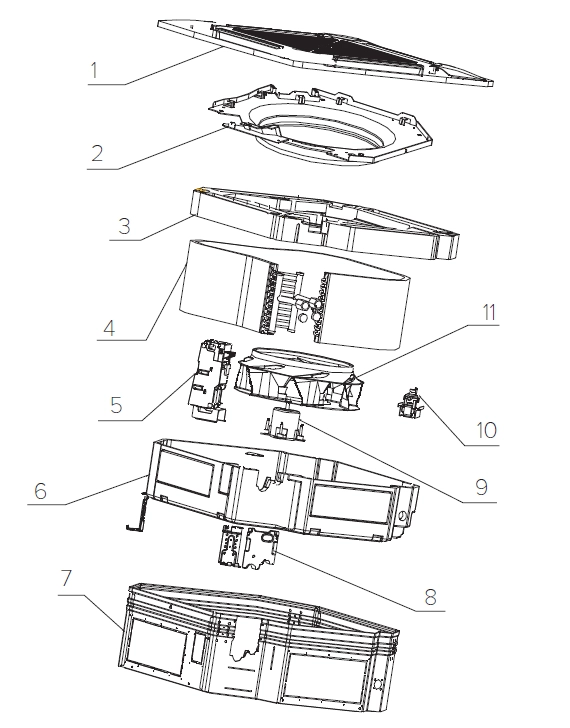

组件

图例：

1 - 带过滤器的装饰面板
2 - 气流调节板
3 - 排水板
4 - 热交换器
5 - 控制箱
6 - 加热器保温材料
7 - 主体
8 - 管道固定装置
9 - 风扇电机
10 - 排水泵
11 - 风扇

* 组件可能因型号而异。本示意图指的是 MCFK 10/12/14 型号。
