低 ESP 超薄风道

超薄风管可安装在狭小的空间内，适用于无法安装传统风管系统的区域

主要特点

卧室、酒店客房和安静环境的理想之选
超薄：高度仅为 185 毫米
可接入新鲜空气（预留侧进气口）
标准冷凝水排水泵
可转换进气口：通过移动标准面板，可将进气口移至下方或后方
静音运行
设计用于无管道或短管道的自由安装。通过使用有线控制器，可调节 ESP 0/15/30 Pa：MWI-R101ABT、MWIR201ABK（仅限直流风扇型）
可使用带红外接收器的装饰面板或单独的红外接收器 MIR-B101DB 通过红外远程控制器进行控制
可选配紫外线灯，对流经设备的空气进行杀菌处理
可选配美观的装饰面板：进气口和出气口（带百叶窗）
可选直流变频风扇电机

调整后的 esp 超薄型节省安装空间灵活方便

机身厚度仅 180mm，易于安装在高度狭窄的住宅天花板上，机身深度仅 450mm，节省天花板面积，并与室内装饰充分配合。

运行安静

高效机型 * 高效直流无刷电机，转速无级调节，可实现七级送风，大大降低运行噪音
通过对室内机散热部件和内部风道的合理设计，实现四挡风速，静音运行。注：也可选择交流电机标准机型

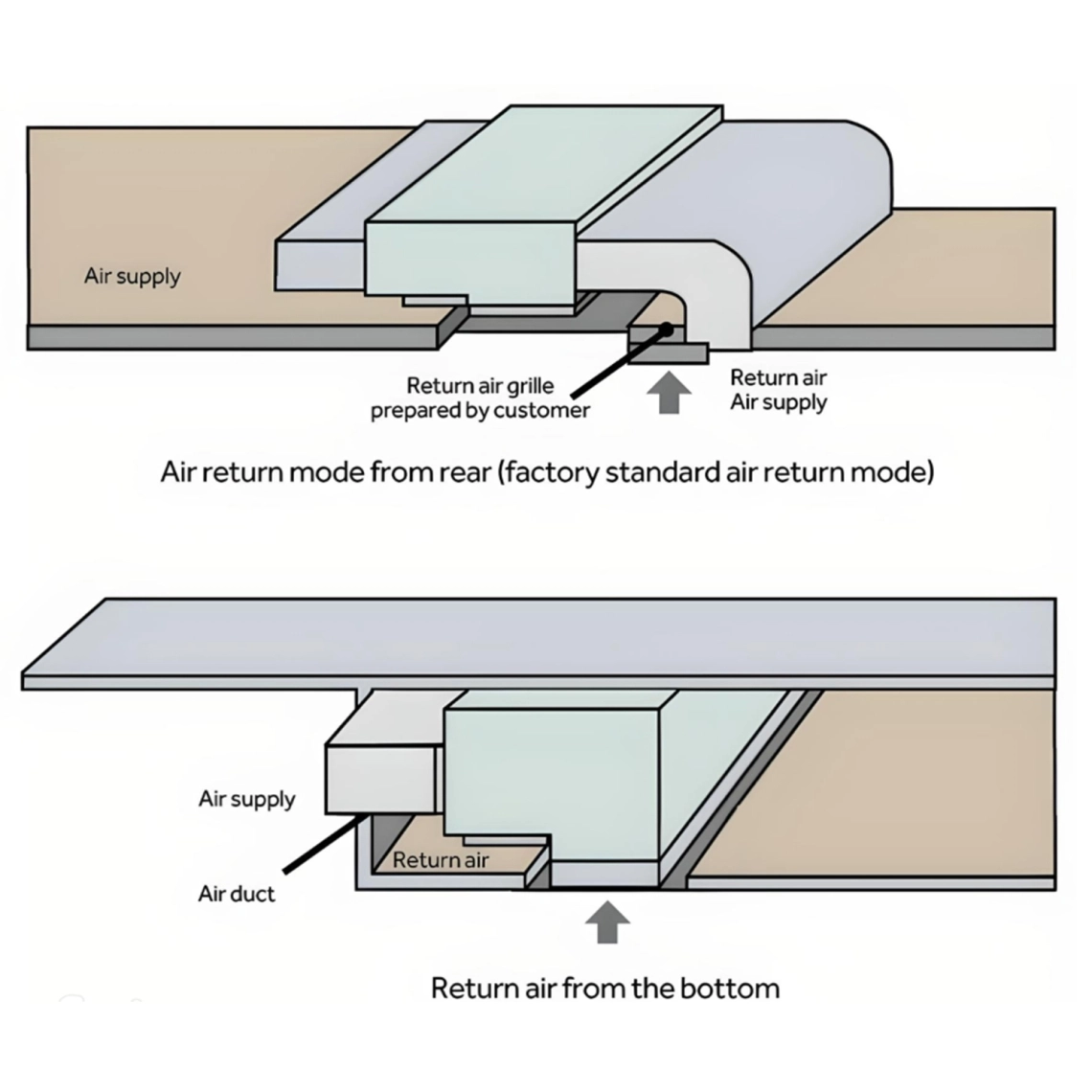

因地制宜的回风模式选择--安装更人性化

提供底部和后部两种回风模式，室内安装更加灵活方便，用户可根据室内装修特点选择最佳安装方案。注：如果有足够的安装空间，建议使用侧回风模式，可有效降低运行声音。

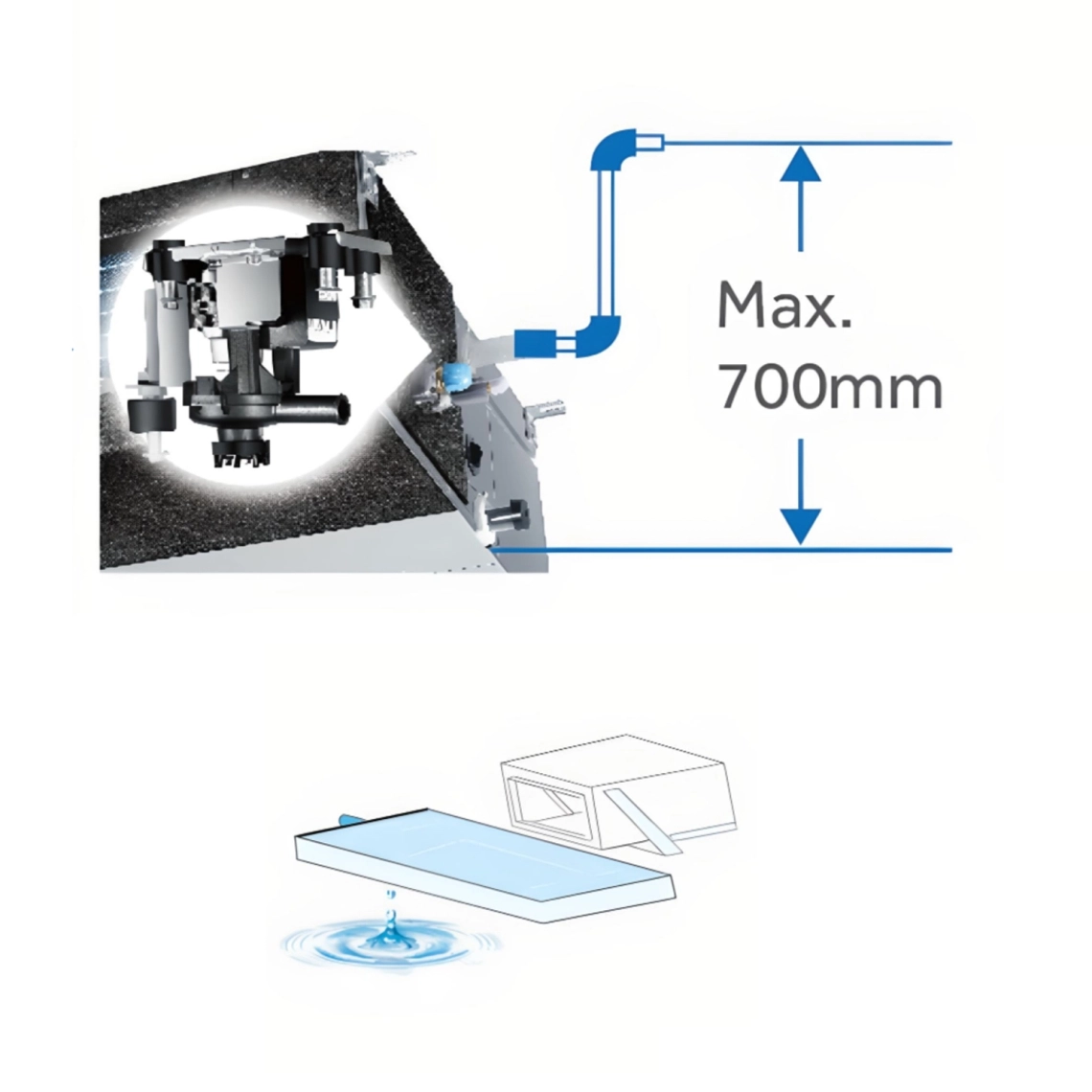

高扬程排水泵

标配冷凝水提升泵，标准扬程 700mm，特殊机型定制范围可达 1200mm，并内置浮球开关，方便配合现场实际情况，排放空调冷凝水。

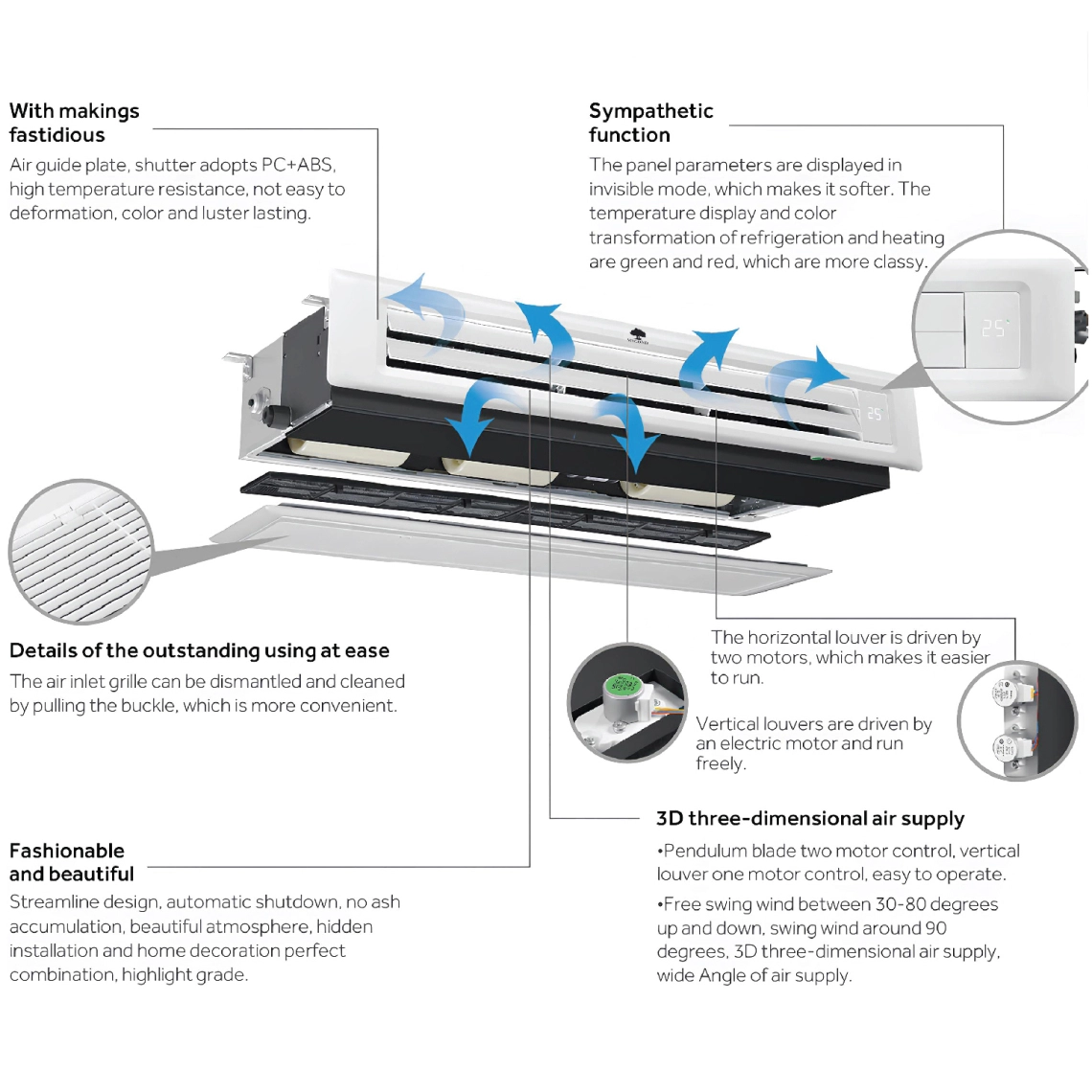

3D 立体送风

supply

可选进风口/出风口装饰面板

装饰面板可使进出风口格栅与室内装饰和谐统一。

三维立体气流

垂直和水平百叶的单独控制装置可让您按照所需的方向创造舒适的三维气流。

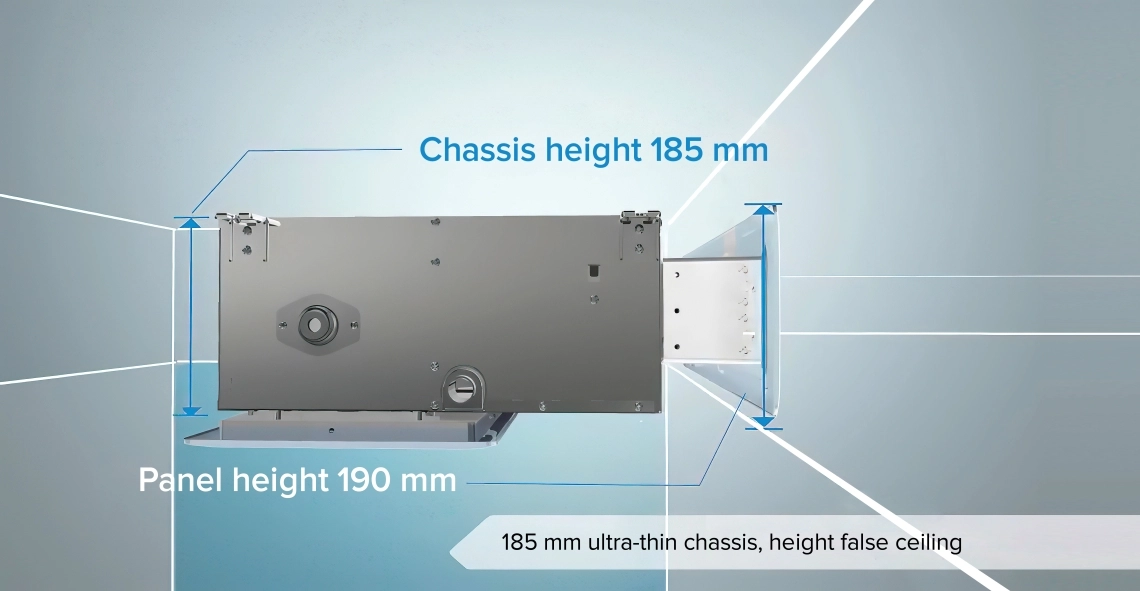

超薄设计

低矮的 ESP 超薄风道装置高度仅为 185 毫米，处于行业领先地位，可提供最小的天花板落差。

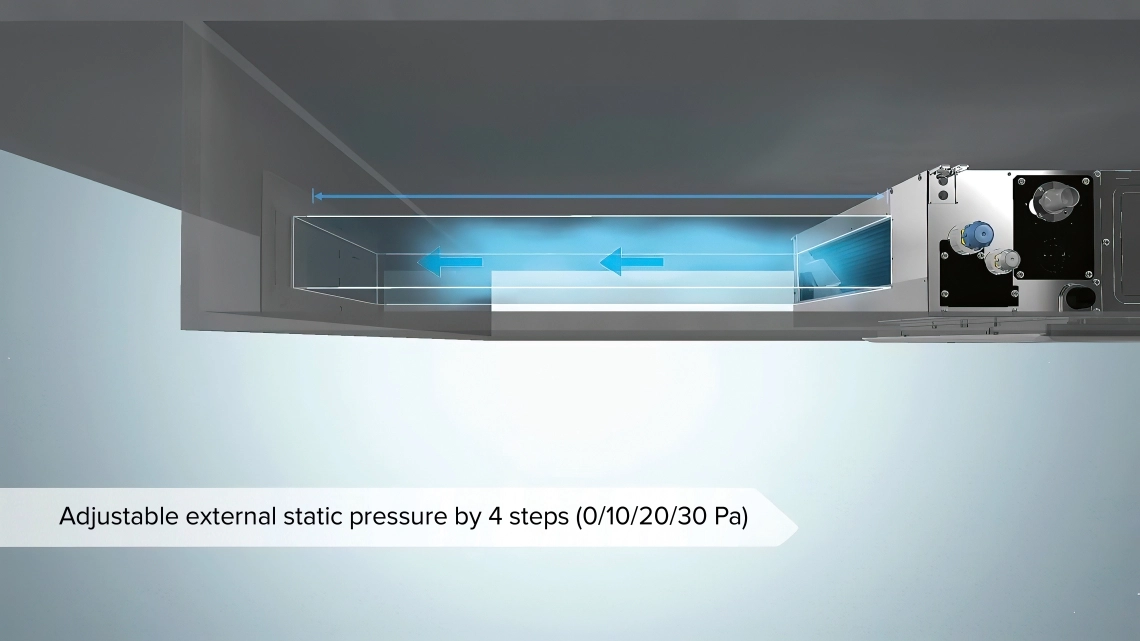

通过有线控制器调节 ESP

使用有线控制器 MWIR201ABK 或 MWI-R101ABT 可以调节 ESP。安装人员无需爬梯子进行设置。有 3 级 ESP 可供选择（仅限 DCfan 版本）：0/15/30 Pa。

规格	单位	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
容量
制冷量	千瓦	1,50	2,20	2,80	3,60	4,50	5,60	7,10
供暖	千瓦	1,70	2,50	3,20	4,00	5,00	6,30	8,00
电气参数
电源	电压/频率	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
通风
空气流量（高/中/低）	立方米/^小时	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
声压 (H/M/L)	分贝(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
声功率 (H/M/L)	分贝（A）	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
安装 - 尺寸
单位尺寸宽x深x高	毫米	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
包装单元尺寸 WxDxH	毫米	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
净重/毛重	公斤	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø 液体侧制冷剂管道	毫米（英寸）	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø 气体侧制冷剂管道	毫米（英寸）	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
静压（标准/最大）	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
面板
型号		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
尺寸 WxDxH（出口面板）	毫米	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
尺寸 WxDxH（带过滤器的进气面板）	毫米	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4毫米	890x290,5x32,4毫米	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
包装尺寸 WxDxH	毫米	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
净重/毛重	公斤	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

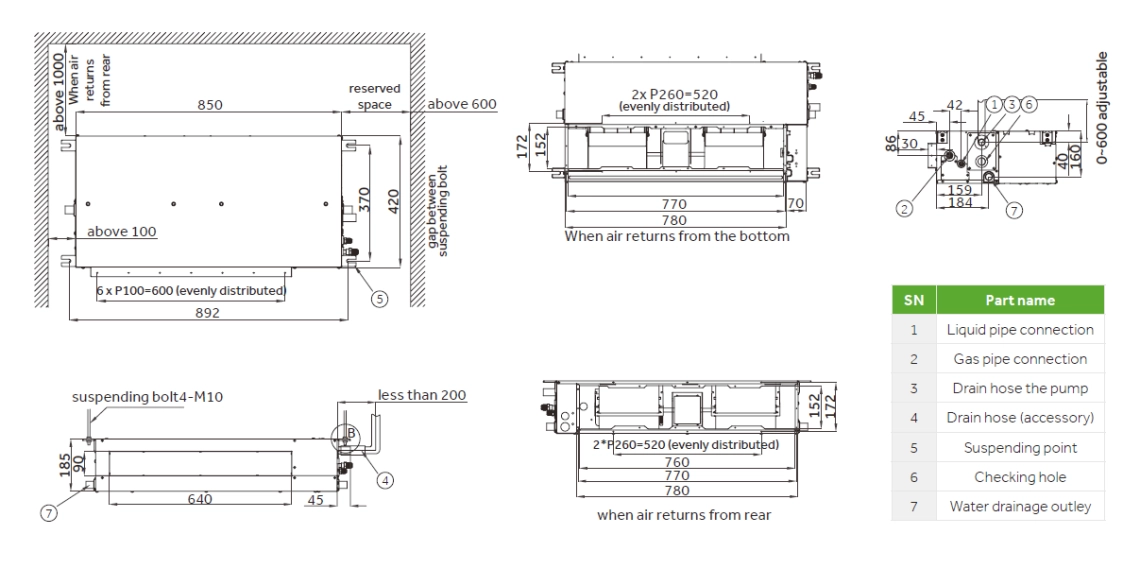

尺寸

Mids-05X1EV2AD(H) Mids-07X1EV2AD(H) Mids-09X1EV2AD(H) Mids-12X1EV2AD(H) Mids-16X1EV2AD(H) Mids-05X1EV1AD Mids-07X1EV1AD Mids-09X1EV1AD Mids-12X1EV1AD Mids-16X1EV1AD Mids-05X1EV1AA Mids-07X1EV1AA Mids-09X1EV1AA Mids-12X1EV1AA Mids-16X1EV1AA

dimensions

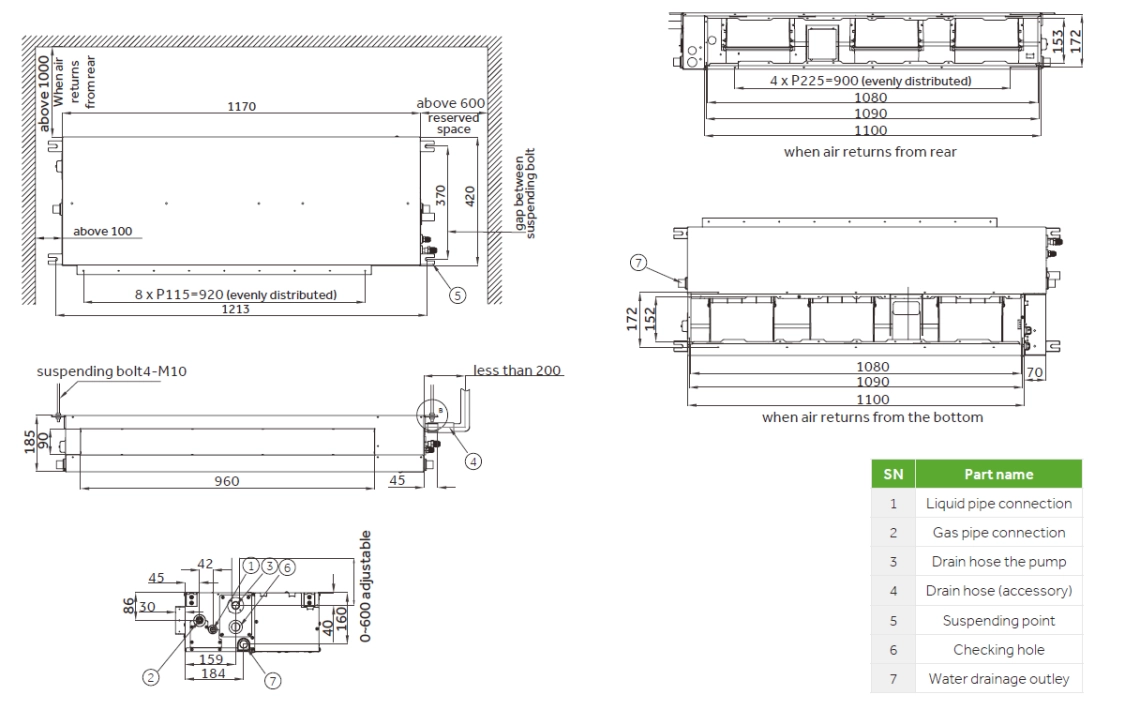

尺寸

midg-18x1ev2ad(h) midg-24x1ev2ad(h) midg-18x1ev2ad midg-24x1ev2ad mids-18x1ev1aa mids-24x1ev1aa

dimensions_1
