高静电除尘管道

Home / Catalog / 空调 / MRF / MRF 系统室内机 / 风管式空调机组 / 高静电除尘管道
高静压风道 高墙外静压可达 300 Pa，风道可自由选择。实现空调、多房间共享
冷却能力 1.50 ... 16.0 千瓦
加热能力 1.70 ... 18.0 千瓦

想购买或有疑问？
高静电除尘管道
Mycond
风管式空调机组

主要特点：

  • 灵活且简单的管道系统
  • 简单的维护
  • 使用附带的增压电缆，静压范围从20到200 Pa
  • 冷凝水排水泵
  • 3个速度 + 增压

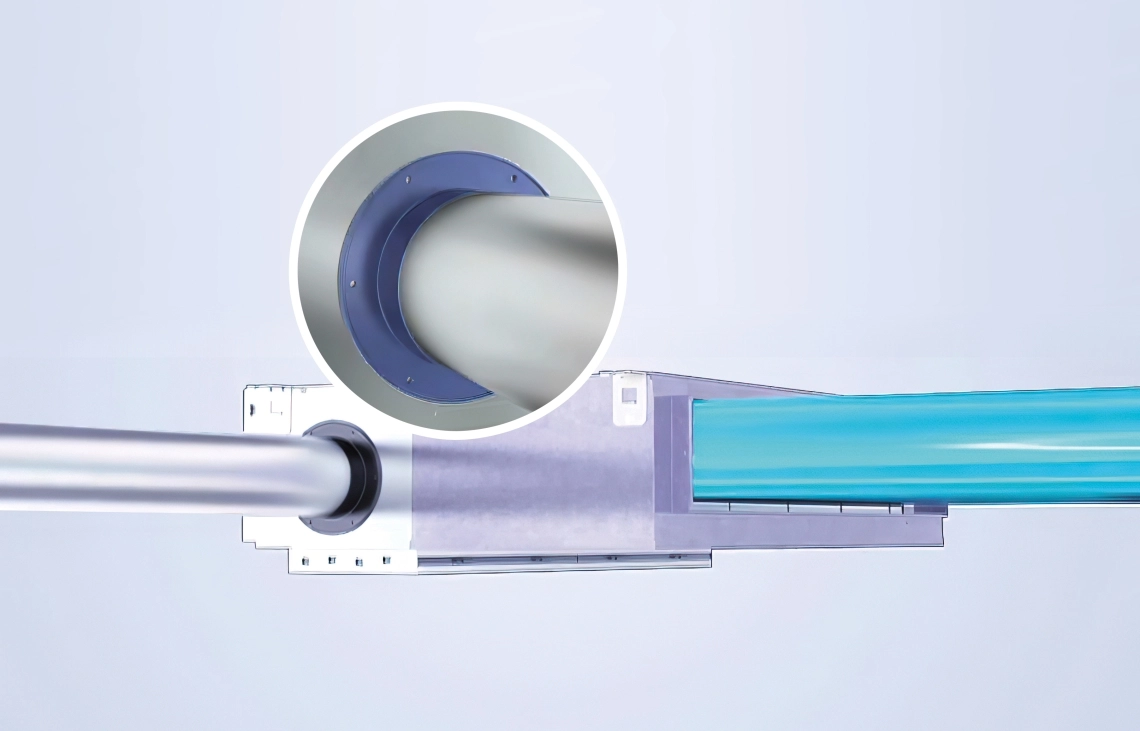

MyCond 高 ESP 管道新鲜空气连接

新鲜空气法兰

新鲜空气法兰便于安装



200 Pa 静压设置

5档可调风速以满足不同需求。

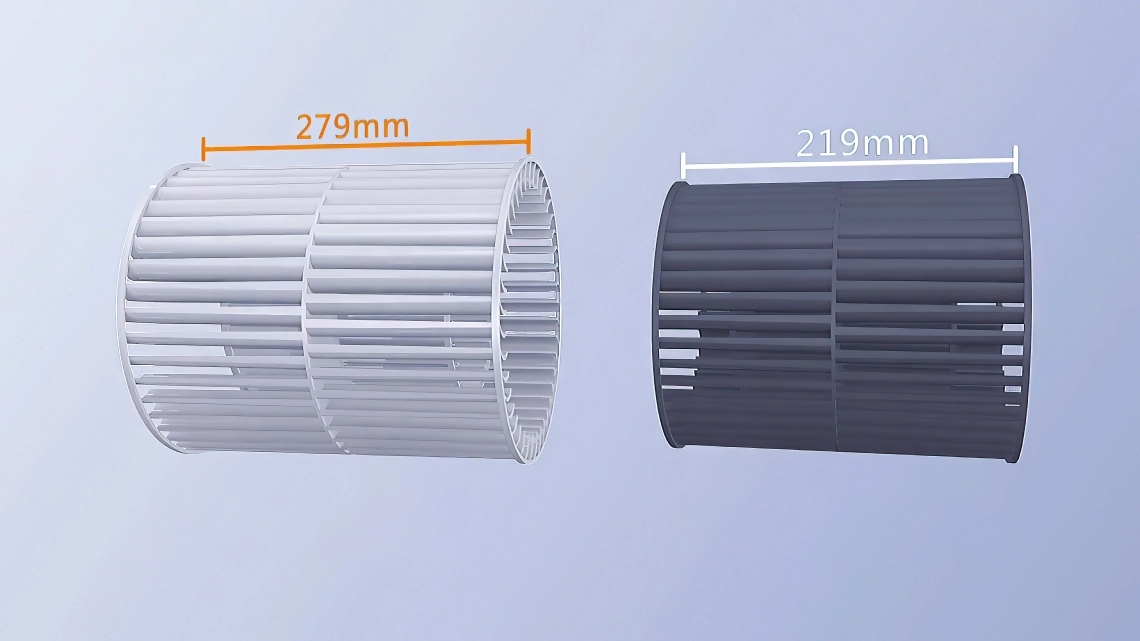

MyCond 高 ESP 管道，增大的风扇轮279 mm



MyCond 管道块，具有高 ESP 水平，便于访问 PCB

方便访问电路板

电气舱的螺丝以45°角定位，使电路板易于连接和维护。



规格 单位 MIDG-
05X1EV2AD		 MIDG-
07X1EV2AD		 MIDG-
09X1EV2AD		 MIDG-
12X1EV2AD		 MIDG-
16X1EV2AD		 MIDG-
18X1EV2AD		 MIDG-
24X1EV2AD		 MIDG-
28X1EV2AD		 MIDG-
30X1EV2AD		 MIDG-
38X1EV2AD		 MIDG-
48X1EV2AD		 MIDG-
54X1EV2AD
容量
制冷 kW 1.50 2.20 2.80 3.60 4.50 5.60 7.10 8.00 9.00 11.20 14.00 16.00
制热 kW 1.70 2.50 3.20 4.00 5.00 6.30 8.00 9.00 10.00 13.00 16.30 18.00
电气参数
电源 相/V/Hz 1/220-240/50(60) 1/220-240/50(60)
通风
风量 (高/中/低) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
声压
(高/中/低)		 dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
声功率
(高/中/低)		 dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
安装 – 尺寸
净尺寸
(WxDxH)		 mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
包装单元
尺寸
(WxDxH)		 mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
净重 / 毛重 Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø 液体侧
制冷剂管		 mm
(英寸)		 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35
(1/4)		 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 9.52 (3/8)
Ø 气体侧
制冷剂管		 mm
(英寸)		 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12.70 (1/2) 15.88 (5/8) 15.88 (5/8) 15.88 (5/8) 15.88 (5/8) 15.88 (5/8) 15.88 (5/8)
静压
(标准/最大)		 Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

尺寸

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

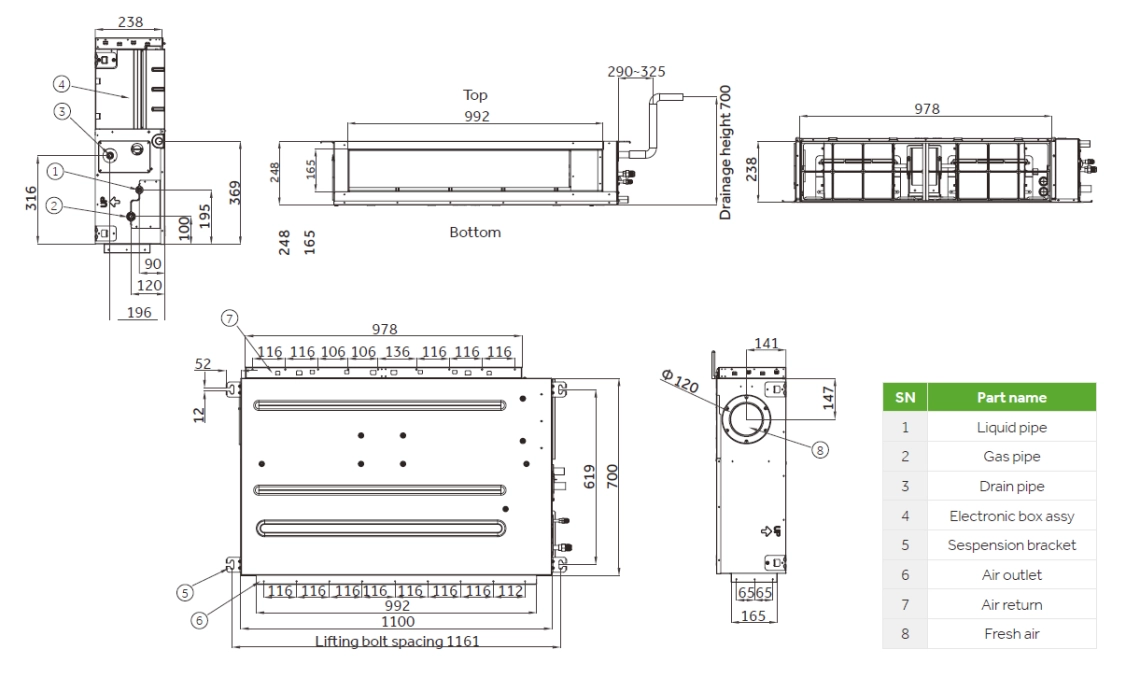

MyCond 高 ESP 管道整体尺寸 - 1

尺寸

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

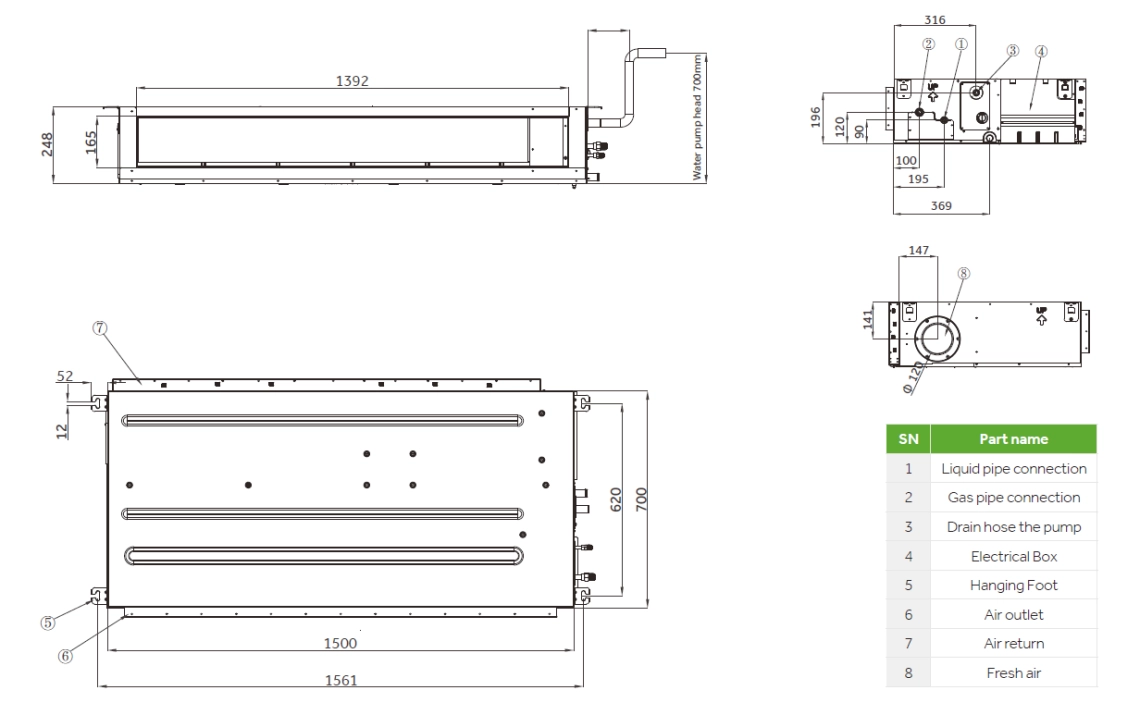

MyCond 高 ESP 管道整体尺寸 - 2

尺寸

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)


MyCond 高 ESP 管道整体尺寸 - 3

尺寸

MIDT-72X1EV2AD MIDT-96X1EV2AD

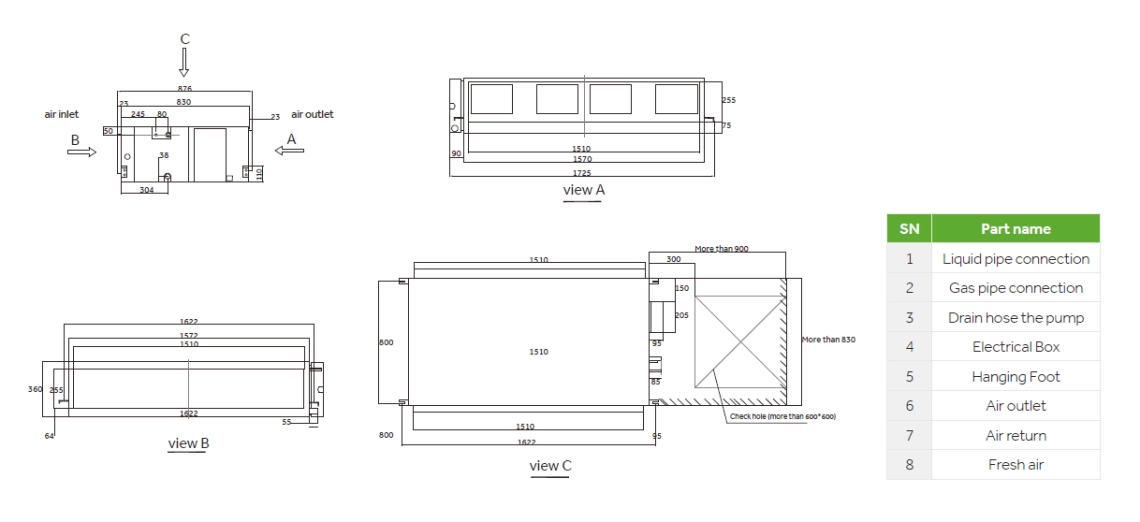

MyCond 高 ESP 管道整体尺寸 - 4
