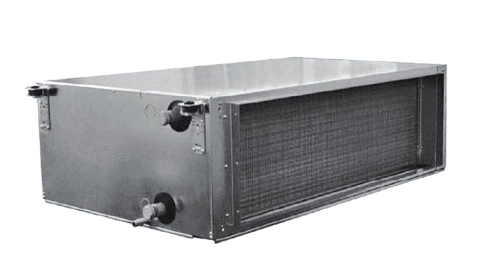

高静电除尘管道风机盘管机组 DFCL 系列

冷却能力 4,17 ...38,28 千瓦

加热能力 8,76 ...50,95 千瓦

想购买或有疑问？

它们有多种容量、双管型号以及用于加热的额外 4 管热交换器，因此应用范围非常广泛。此外，还可以通过 Wi-Fi 进行控制（选配），以便在世界任何地方进行气候控制。

4-pipe heat exchanger for heating

主要特点：

在设计隐蔽安装的空调系统时具有高度灵活性。
适用于大型场所的大容量。
尺寸 1-5 的静压可达 180 Pa，尺寸 6-7 的静压可达 400 Pa。
噪音低。
进水温度范围广。

优点：

框架由自支撑镀锌钢板组成，具有隔音/隔热功能（M1 级）。
可回收的空气过滤器连接在镀锌框架上，便于清洁，可与 G3 48 毫米合成过滤器兼容（净化效率 84%）。
带双叶轮的镀锌钢制静音离心风扇，与发动机安装在同一轴上。单相电源 230 伏，50 赫兹。
高效热交换器由带铝翅片的铜管制成。默认连接在左侧。可根据要求连接右侧管道。
进水温度操作范围广。

通过智能手机实现经济、简便的自动化控制的最佳组合

The optimal set

2 管 3 排风机盘管设备。规格

规格	机组	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
速度数		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
空气流量	立方米/^小时	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
总制冷量	千瓦	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
表观冷却能力	千瓦	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
供暖能力	千瓦	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
压力损失（冷却）	千帕	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
压力损失（加热）	千帕	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
耗电量	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
声功率级	分贝(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
声压级	分贝(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

数据参考以下条件：

制冷：室内空气温度 +27 °C（干球温度），+19 °C（湿球温度）；进水/出水温度 +7/+12 °C。

制热：室内空气温度 +20 °C；进水/出水温度 +60/50 °C。

2 管 4 排风机盘管设备。规格

规格	机组	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
速度数		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
空气流量	立方米/^小时	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
总制冷量	千瓦	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
表观冷却能力	千瓦	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
供暖能力	千瓦	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
压力损失（冷却）	千帕	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
压力损失（加热）	千帕	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
耗电量	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
声功率级	分贝（A）	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
声压级	分贝(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

数据参考以下条件：
制冷：室内空气温度 +27 °C（干球温度），+19 °C（湿球温度）；进水/出水温度 +7/+12 °C。
制热：室内空气温度 +20 °C；进水/出水温度 +50/45 °C。

4 管道风机盘管设备。规格

规格	机组	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
速度数		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
空气流量	立方米/^小时	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
总制冷量	千瓦	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
表观冷却能力	千瓦	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
供暖能力	千瓦	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
压力损失（冷却）	千帕	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
压力损失（加热）	千帕	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
耗电量	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
声功率级	分贝(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
声压级	分贝(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4 管道风机盘管设备。规格

规格	机组	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
速度数		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
空气流量	立方米/^小时	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
总制冷量	千瓦	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
表观冷却能力	千瓦	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
供暖能力	千瓦	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
压力损失（冷却）	千帕	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
压力损失（加热）	千帕	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
耗电量	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
声功率级	分贝（A）	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
声压级	分贝(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

配备 A 4 排和 6 排热交换器的高性能风机盘管机组

双管系统

规格，150 Pa	单位	DFCL 64			DFCL 66			DFCL 74			DFCL 76
空气流量	立方米/^小时	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
总制冷量	千瓦	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
表观冷却能力	千瓦	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
供暖能力	千瓦	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
压力损失（冷却）	千帕	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
压力损失（加热）	千帕	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
耗电量	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
声功率级	分贝(A)	63	71	77	63	71	77	71	75	81	71	75	81
声压级	分贝(A)	54	62	68	54	62	68	62	66	72	62	66	72

数据参考以下条件：

制冷：室内空气温度 +27 °C（干球温度），+19 °C（湿球温度）；进水/出水温度 +7/+12 °C。

供暖：室内空气温度 +20 °C；进水/出水温度 +60/50 °C。

4 管道系统

规格，150 Pa	单位	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
空气流量	立方米/^小时	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
总制冷量	千瓦	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
表观冷却能力	千瓦	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
供暖能力	千瓦	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
压力损失（冷却）	千帕	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
压力损失（加热）	千帕	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
耗电量	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
声功率级	分贝（A）	63	71	77	63	71	77	75	81	71	75	75	81
声压级	分贝(A)	54	62	68	54	62	68	62	66	72	62	66	72

数据参考以下条件：
制冷：室内空气温度 +27 °C（干球温度），+19 °C（湿球温度）；进水/出水温度 +7/+12 °C。
加热：室内空气温度 +20 °C；进水/出水温度 +70/60 °C

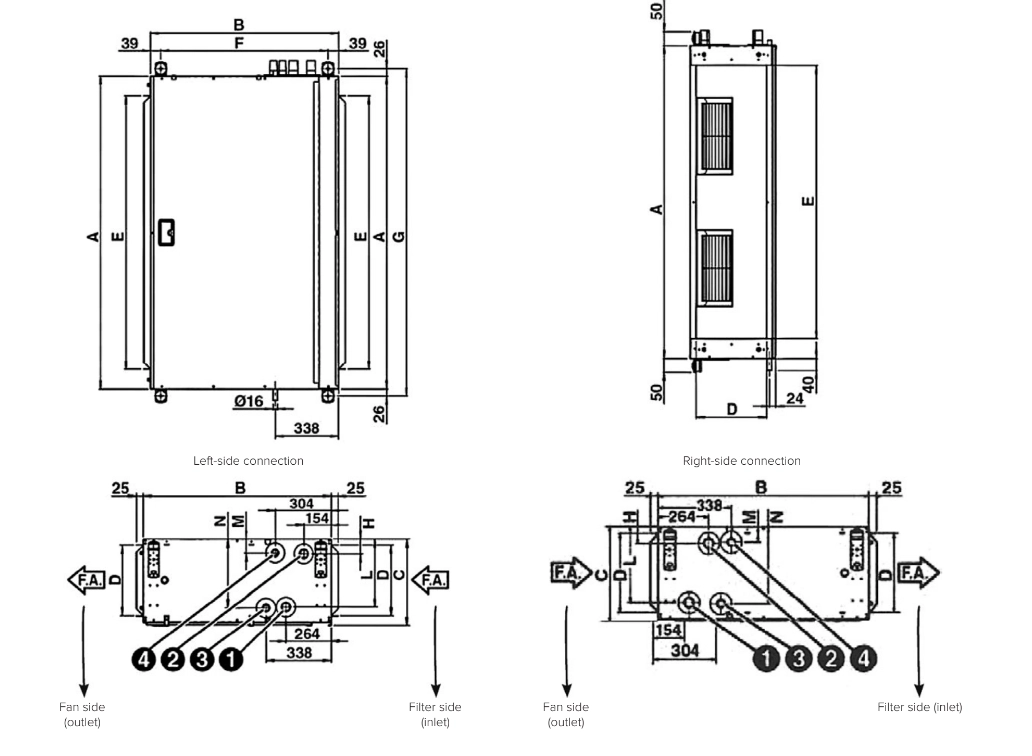

尺寸

DFCL 风机盘管机组尺寸

型号	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

型号	1 （入口）	2 （出口）	3 （入口）	4（输出口）
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

尺寸

DFCL 风机盘管的外观和连接

DFCL 风机盘管的重量

型号

净重（公斤）

包装重量（公斤）

热交换器容积（升）

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

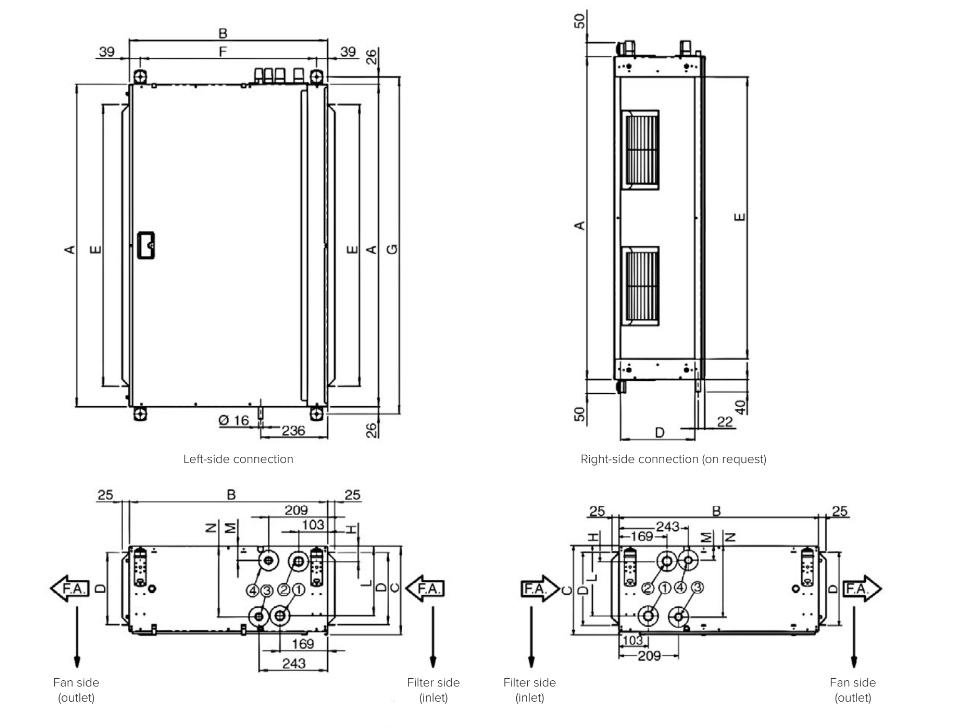

DFCL 风机盘管机组尺寸

型号	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

型号	1 （入口）	2 （出口）	3 （入口）	4（输出口）
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
