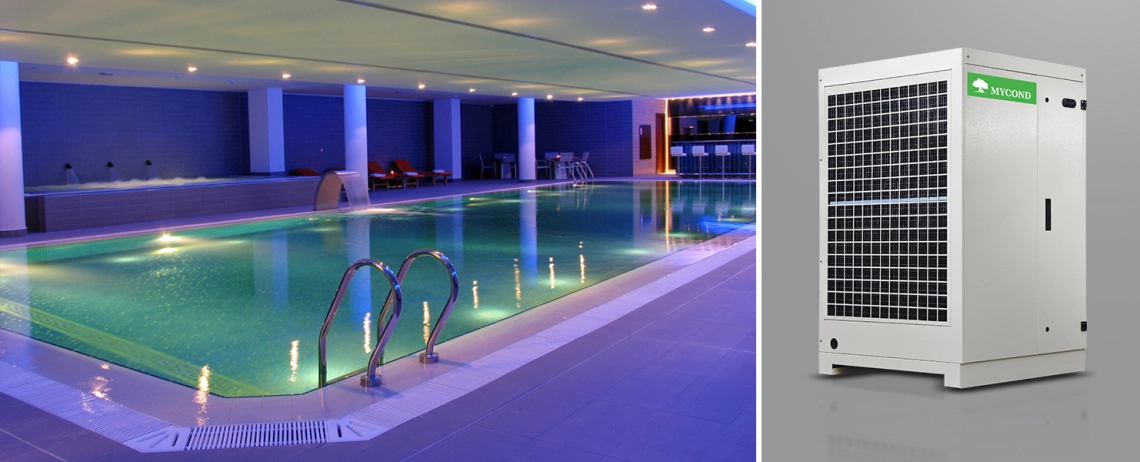

空气除湿机 MID / MSP 系列

MID 和 MSP 系列空气除湿机是专为工业或泳池区域设计的。它们通常安装在它们通常安装在公共和私人泳池等环境中、乳制品厂、地下室、地窖等环境中。在这些应用中，湿度控制必须进行湿度控制，以确保结构或货物或货物不会损坏

除湿能力 100 ...4650 升/天

MSP 单流管道除湿机，专为室内泳池和腐蚀性环境的除湿和加热而设计。

Air dehumidifiers for pool, MID / MSP series

MSP single flow ductable dehumidifier

可安装在需要除湿的房间（固定式或带转动轮的活动式，可选）或技术室中
镀锌钢板，内外涂漆
预涂层翅片盘管，适用于腐蚀性环境
电子元件防氯保护
不锈钢冷凝水盘
双进风离心风扇（EC 径向风扇，可选），顶部或在线供应
氯水减温器

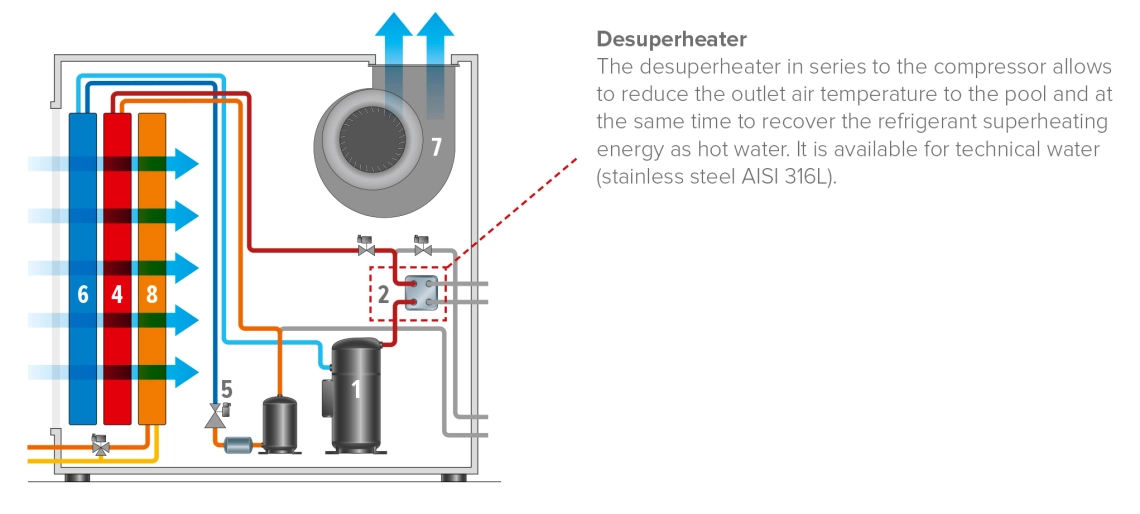

原理

desuperheater air mid msp series

压缩机，R410A 制冷气体
减温器（可选）
冷凝器
热力膨胀阀
蒸发器
风扇：0950 以下为直接驱动，1100 以上为皮带传动；可选径向 EC 风扇
带三通阀的后加热或后冷却水盘管

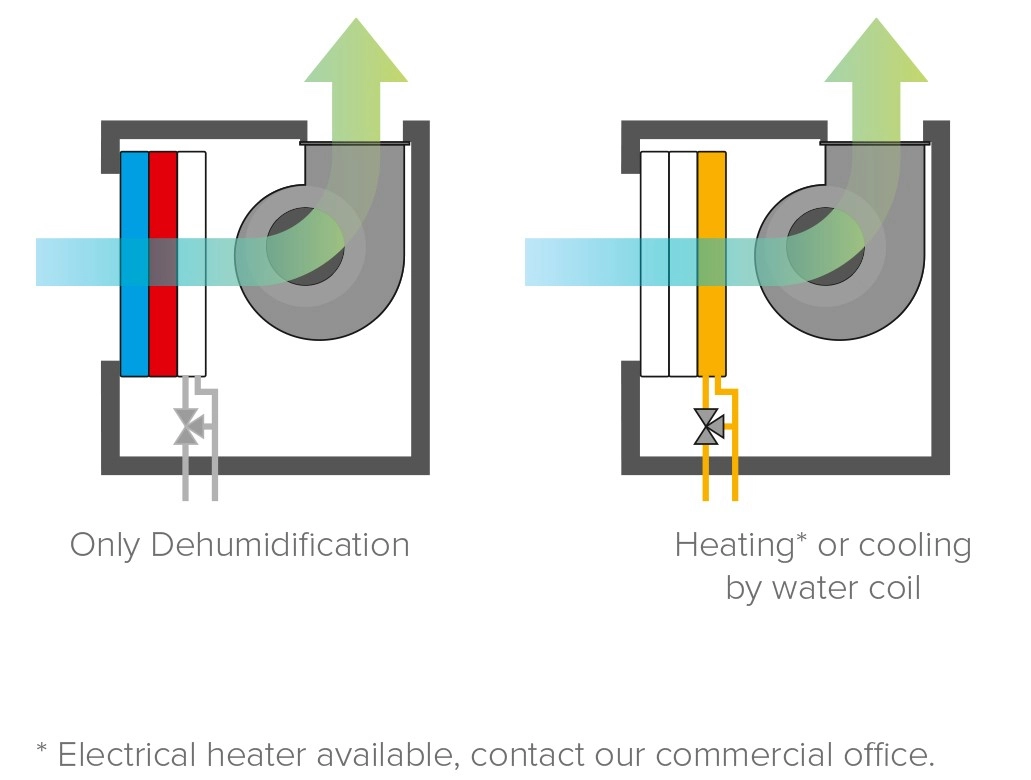

运行模式

operating mode msp series

Standart options MSP Series

标准选项

机械式湿度调节器
进气管过滤器支架
电子计时器湿度调节器
带三通阀的热水/冷水盘管
静音型 -2 dB(A)
软启动器
压力计
热气除霜
游泳池水除热器
高静压离心风机

Advanced control MSP Series

先进的控制：

径向 EC 风机
0-10 V 控制终端
AAC：自动气流控制
用于时间安排的时钟卡
过滤器堵塞传感器

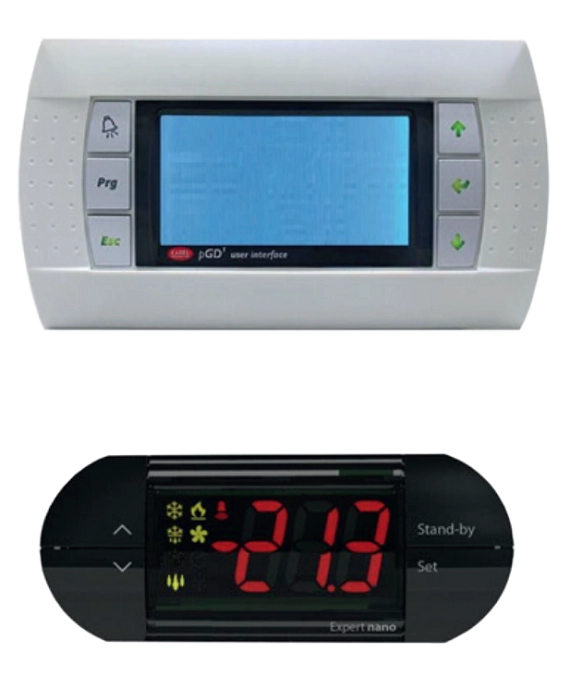

远程用户终端
用于管道安装的 TH 探头
用于 Modbus、Lonworks、Bacnet 和 KNX 的串行板、

以太网 TM 连接

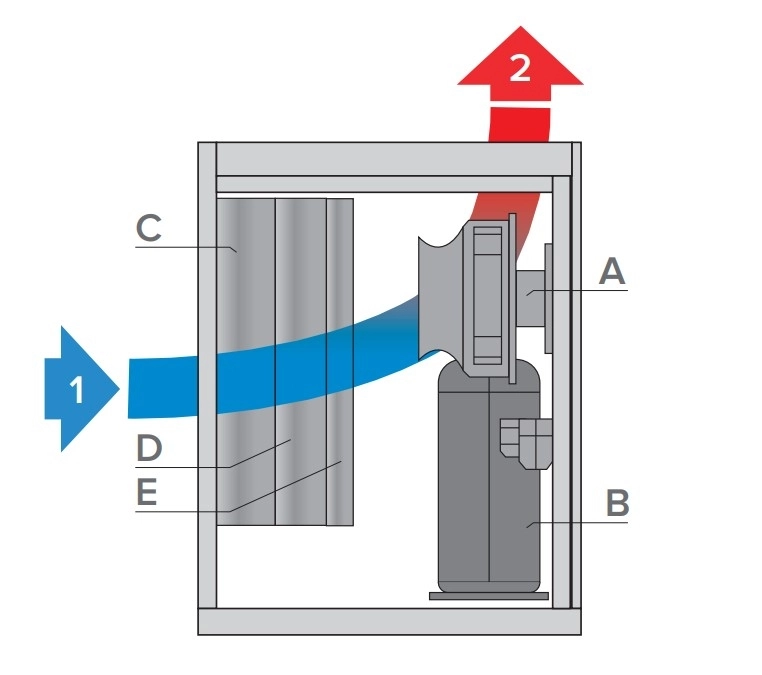

图例

А - 风扇
B - 压缩机
C - 蒸发器
D - 冷凝器
E - 热水热交换器或电加热器（选项）

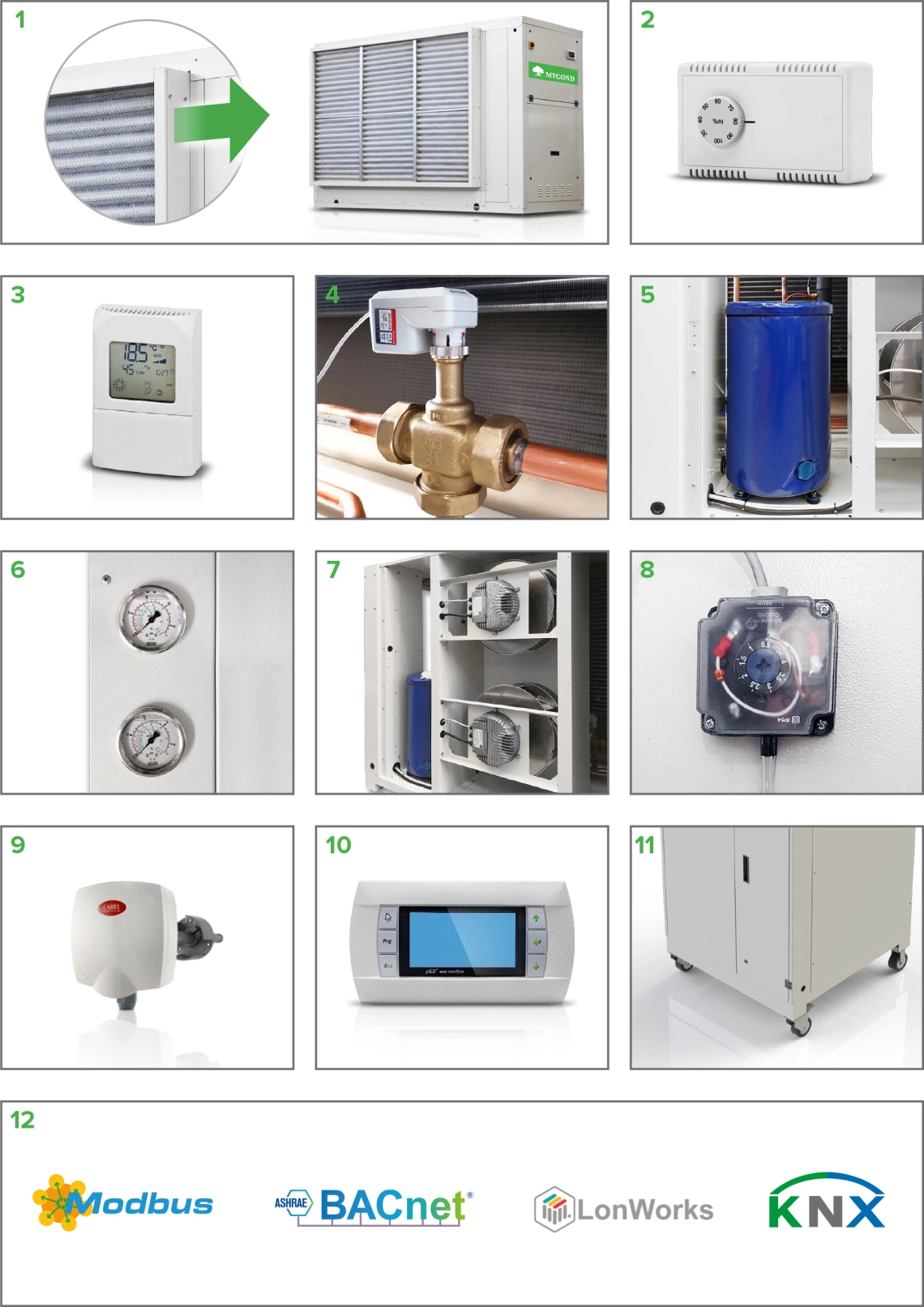

选项：

Options MSP Series

带 G2 或 G4 过滤器的吸气管道过滤器支架 (1)
壁式安装的机械式湿度调节器 (2)
电子计时器-滞流阀 (3)
带调节三通阀的水盘管(4)

仅加热
仅加热，超大
冷却/加热
冷却/加热，超大

*3, 4 包括冷凝水盘和隔热材料

静音型 (5)
软启动
压力计 (6)
热气除霜（空气温度低于 8°C 时必须使用）
用于工业用水或泳池水的减温器 (4)
高静压离心风机
径向 EC 风机 (7)
ACF：自动控制流量；可直接在显示屏上选择空气流量，并在过滤器导致压力下降变化的情况下保持流量不变。
高级控制
带时间调度的时钟卡：2 种运行模式（工作日或节假日），每种运行模式 6 个时间段。可设置参数：开/关、室内温度、室内相对湿度。
脏污过滤器传感器 (8)
用于管道安装的温湿度探头 (9)
远程用户终端，包括 20 米电缆 (10)
额外的隔热材料，厚度为 20 毫米或 40 毫米
转动轮 (11)
BMS 串行板 (12)

Modbus
LonWorks
BACnet
KNX

以太网 ™ 接口卡，可用协议：SNMP v1 和 v2c、BACnet / IP、BACnet 以太网和 Modbus TCP / IP
用于 0-10 V 加湿器控制的触点
室外安装版本

特殊应用选件

用于腐蚀性环境的特殊线圈
AISI 316L 不锈钢面板
技术水冷凝器
电加热器
泳池水冷凝器

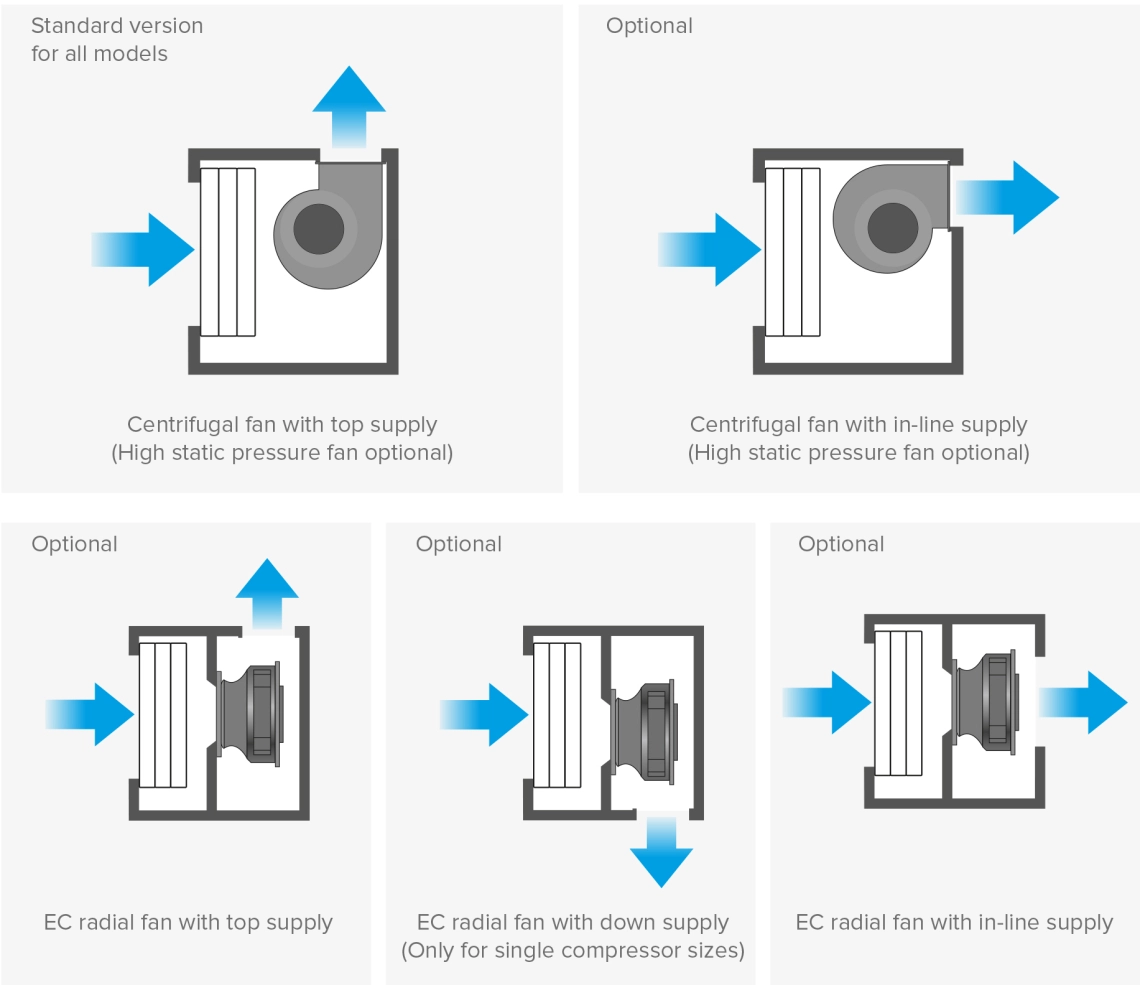

风机类型

Type of fans MSP Series

季节运行模式

Seasonal operating mode MSP Series

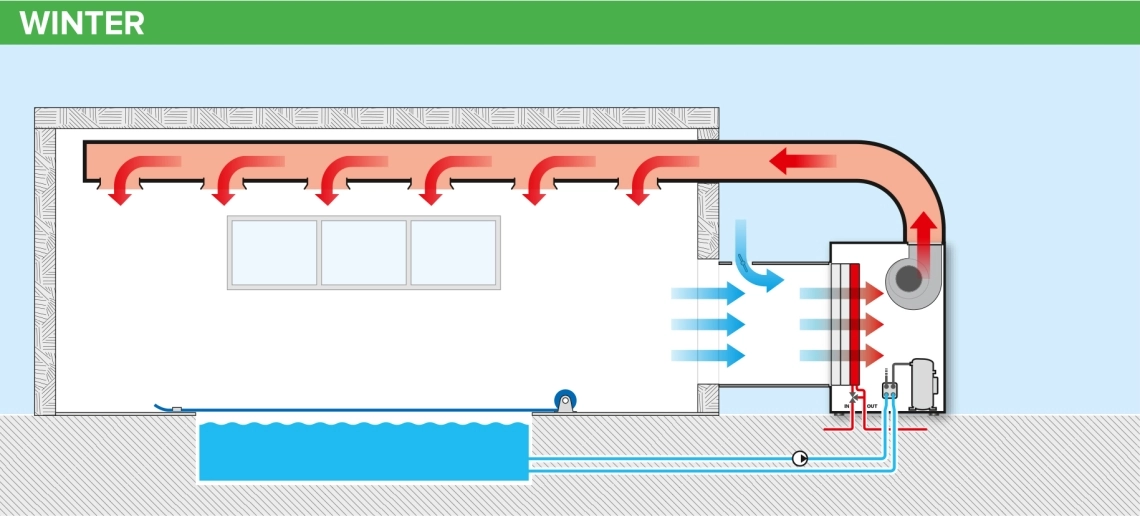

冬季：启动，无人员，泳池加盖，使用热水盘管加热。
压缩机： 关闭
热水盘管：开启（可选）
减温器： 关闭（可选）。

Seasonal operating mode MID/MSP

冬季： 正常运行，泳池开放，除湿。
压缩机：开启
热水盘管：关闭（可选）
减温器： 关闭（可选）

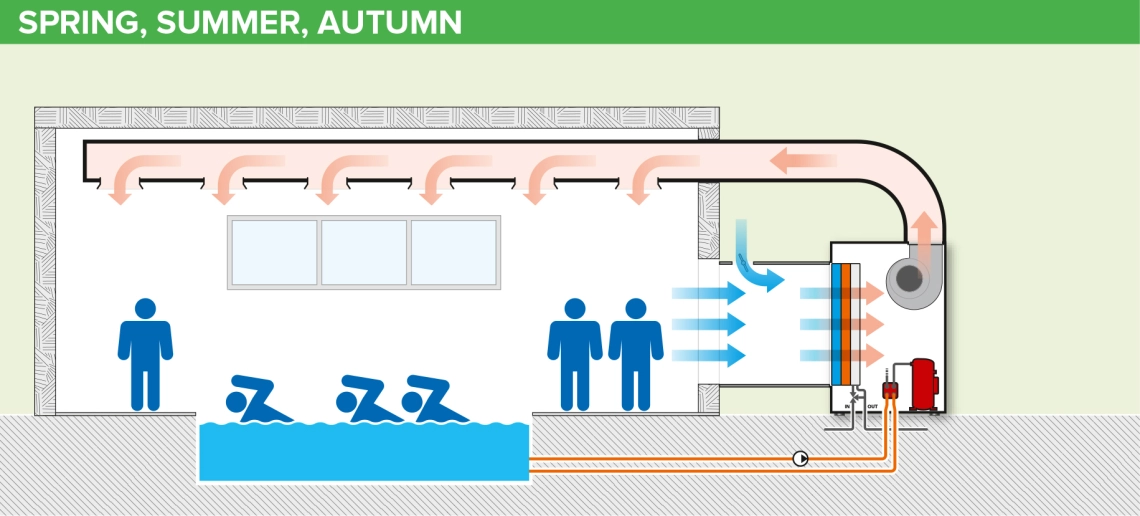

Seasonal operating mode MSP Series, spring, summer,autumn

春季、夏季、秋季：正常运行，泳池开放，通过热回收（减温器）除湿
压缩机：开启
热水盘管：关闭（可选）
减温器： 开启（可选）

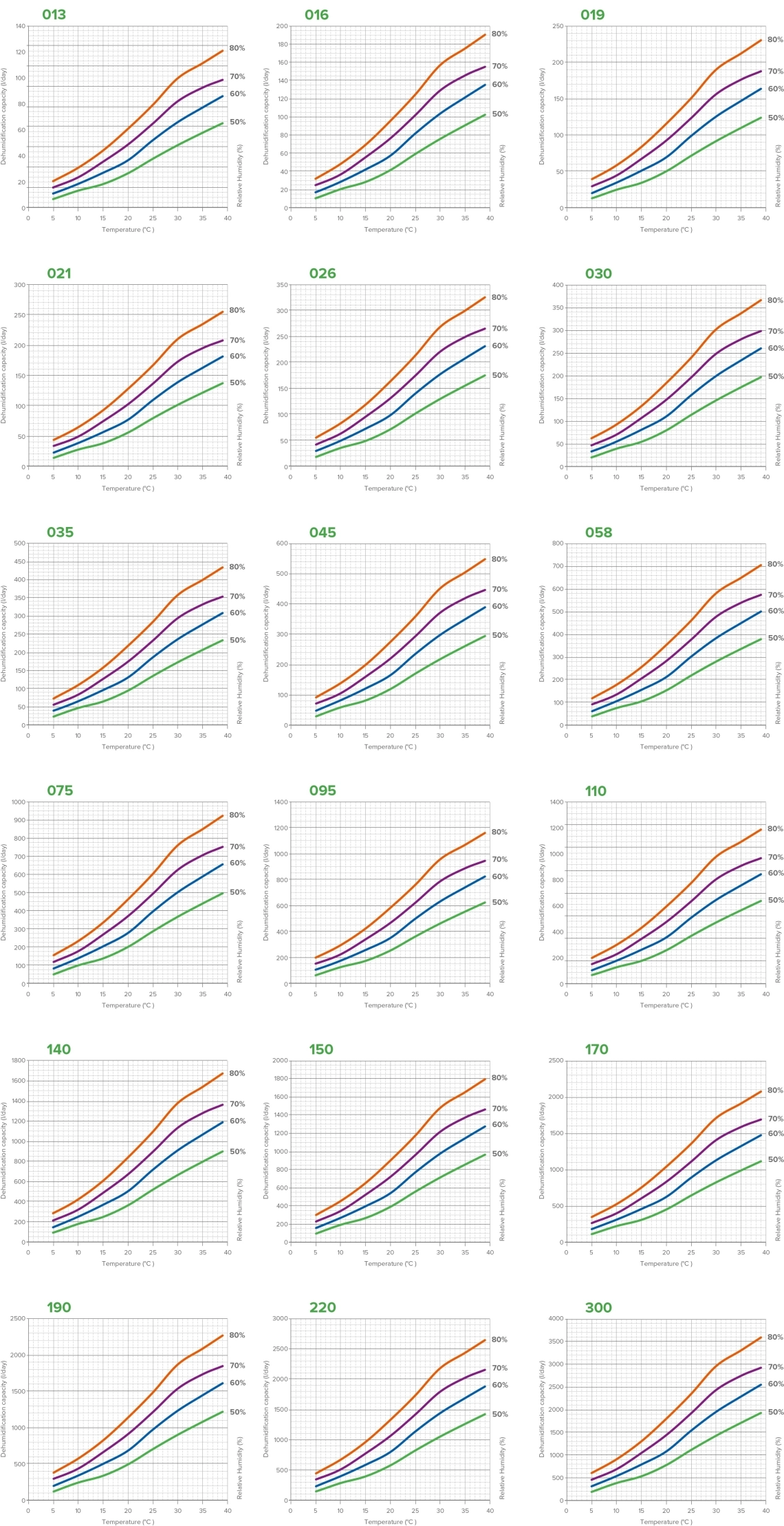

性能图

Perfomance graph MSP Series

尺寸

规格	单位	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
除湿能力	升/天	100	128	157	190	210	268	302	358	452	581
空气流量	立方米/^小时	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
热水器容量	千瓦	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
电加热器容量	千瓦	根据要求
电源	伏/相/赫兹	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
尺寸（宽x长x高）	毫米	700х550х900				700х850х900			830х850х1350

规格	单位	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
除湿能力	升/天	760	955	1120	1380	1480	1710	1870	2180	2960	4650
空气流量	立方米/^小时	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
热水器容量	千瓦	48	55	76	83	98	107	107	118	168	235
电加热器容量	千瓦	根据要求
电源	伏/相/赫兹	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
尺寸（宽x长x高）	毫米	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

所有数据均指：空气温度 30 °C，相对湿度 80%，水温 80/70 °C

注
MID - 标准（工业）版本
MSP - 池水型
