模块化风冷式冷水机组，R32 MCU-OHDD系列

R32系列是新一代模块化冷水机组，集节能、环保和舒适于一体。其智能控制功能可在制冷、供暖和生活热水模式下运行，运行安静，并采用灵活的模块化结构，使其成为从住宅小区到大型商业建筑等各种设施的通用选择。

冷却能力 76-153千瓦

加热能力 81-161千瓦

想购买或有疑问？

Mycond

R32 MCU-OHDD 系列

多功能性

将供暖、制冷和热水集成在一个系统中，易于适应多种应用。

MyCond MCU-OHDD – 商业建筑高效制冷

MyCond MCU-OHDD结构垂直剖面图

高性能组件提供卓越性能

采用 EVI 技术的全变频直流涡旋压缩机

采用 EVI 技术的最新直流变频压缩机，为设备提供强劲动力。独特的更高压缩比和更大压差设计，即使在最严苛的环境条件下也能可靠运行。该设计允许无级调节压缩机容量，从而实现精准的温度控制。

EVI技术

采用EVI技术，热泵可在-30℃以下环境温度下稳定运行，热泵的性能得到显著提升。

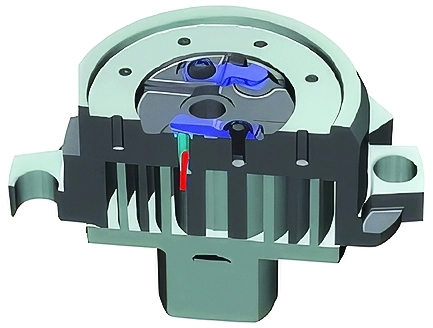

MyCond MCU-OHDD热泵横截面

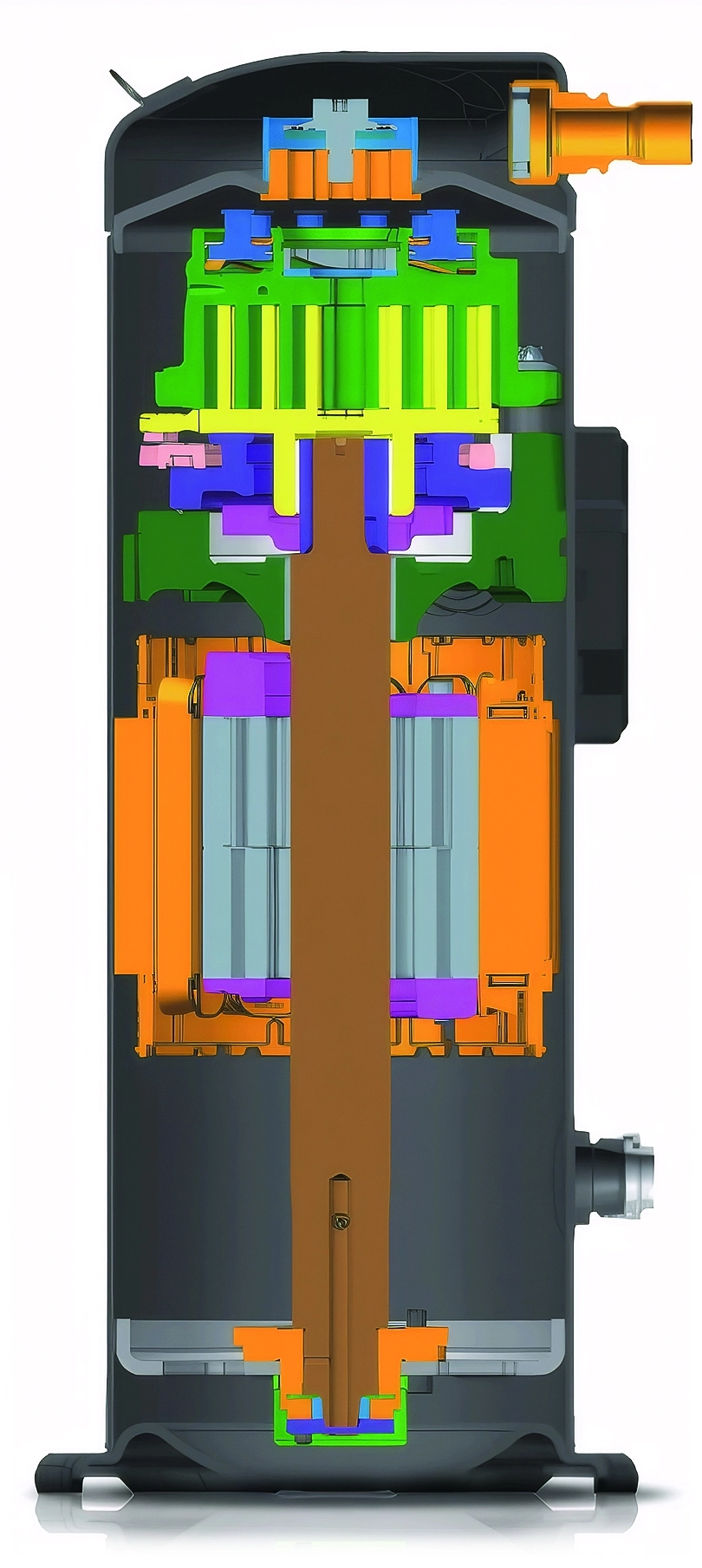

MyCond MCU-OHDD 旋转压缩机

优化涡旋设计和VCR技术

优化涡旋和可变压缩比 (VCR)，更好地适应部分负荷工况和运行要求，从而提高季节性效率。*VCR：可变压缩比

BPM引擎

配备特殊优化的 BPM（无刷永磁）电机，可提高性能并降低噪音水平。

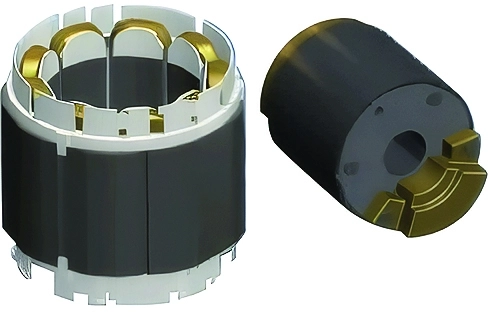

MyCond MCU-OHDD 压缩机高效电动机的转子和定子

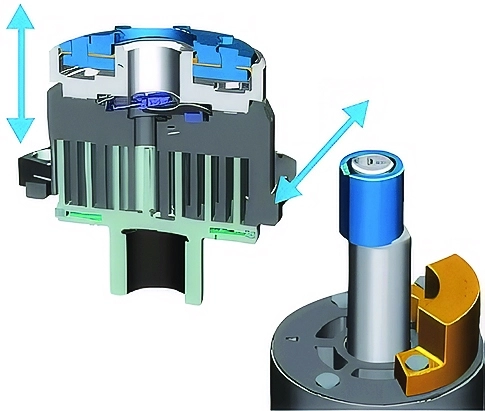

MyCond MCU-OHDD 轴向和径向轴承——压缩机运行的可靠性和稳定性

双重兼容设计

保护压缩机，防止灰尘或液体进入涡旋单元。动涡旋与静涡旋以适当的力度接触，避免磨损和泄漏。

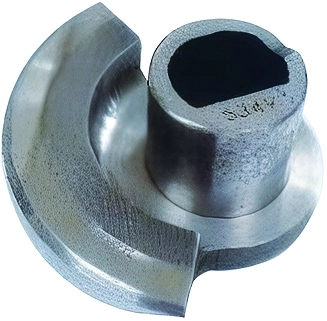

摆动连杆设计

随着压缩机速度的增加，控制动涡旋和静涡旋之间的力。

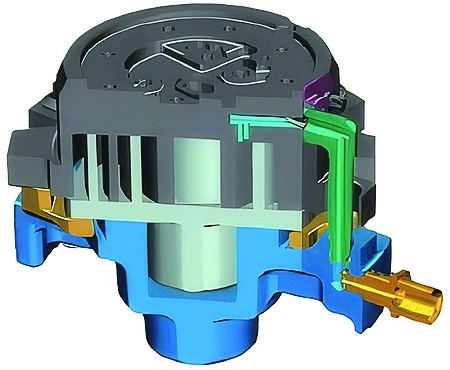

MyCond MCU-OHDD部件，用于实现空调系统的高效运行

油泵

配备容积式油泵，用于流动条件下轴承系统的润滑。

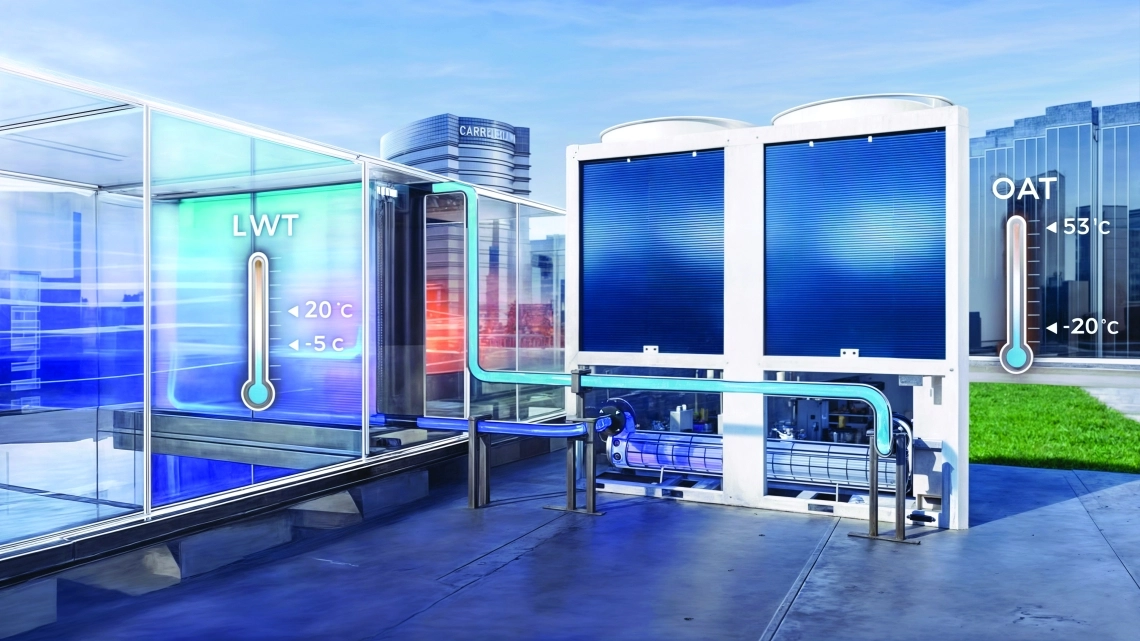

MyCond MCU-OHDD 的工作温度范围为 -20°C 至 +53°C

无与伦比的灵活性

宽阔的操作范围

该装置在各种条件下均能稳定运行，是满足各种需求的理想解决方案。

在制冷模式下：

供水温度为-5°C至20°C*，室外温度为-20°C至53°C。

在供暖和生活热水模式下：

供水温度从+20°C至+60°C*，室外温度从-20°C至50°C。

MyCond MCU-OHDD 空间加热，带冷却剂供应，最高温度 +60 °C

整体尺寸

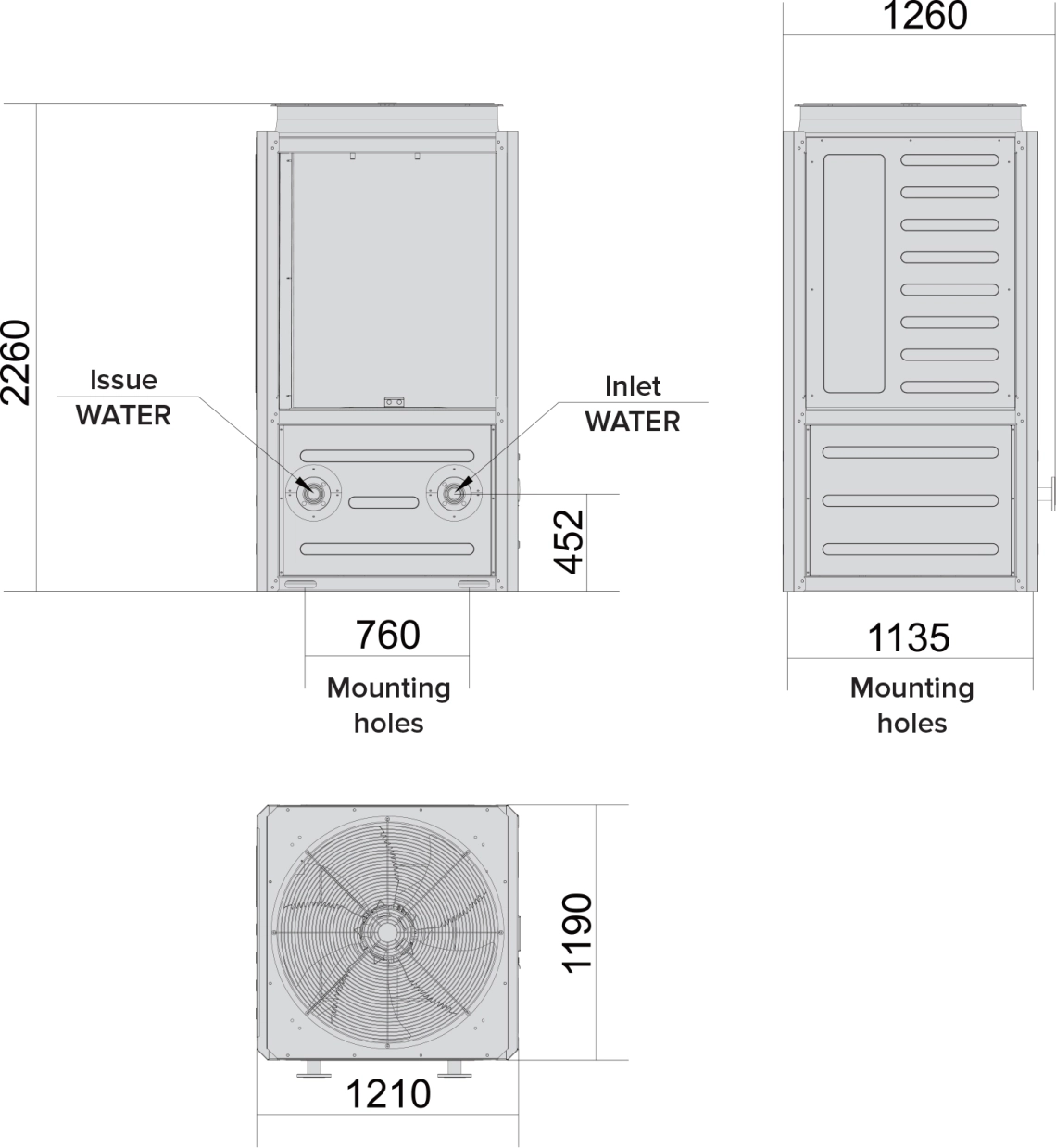

MCU080OHDD的外形尺寸

MyCond MCU-OHDD 整体尺寸 - 1

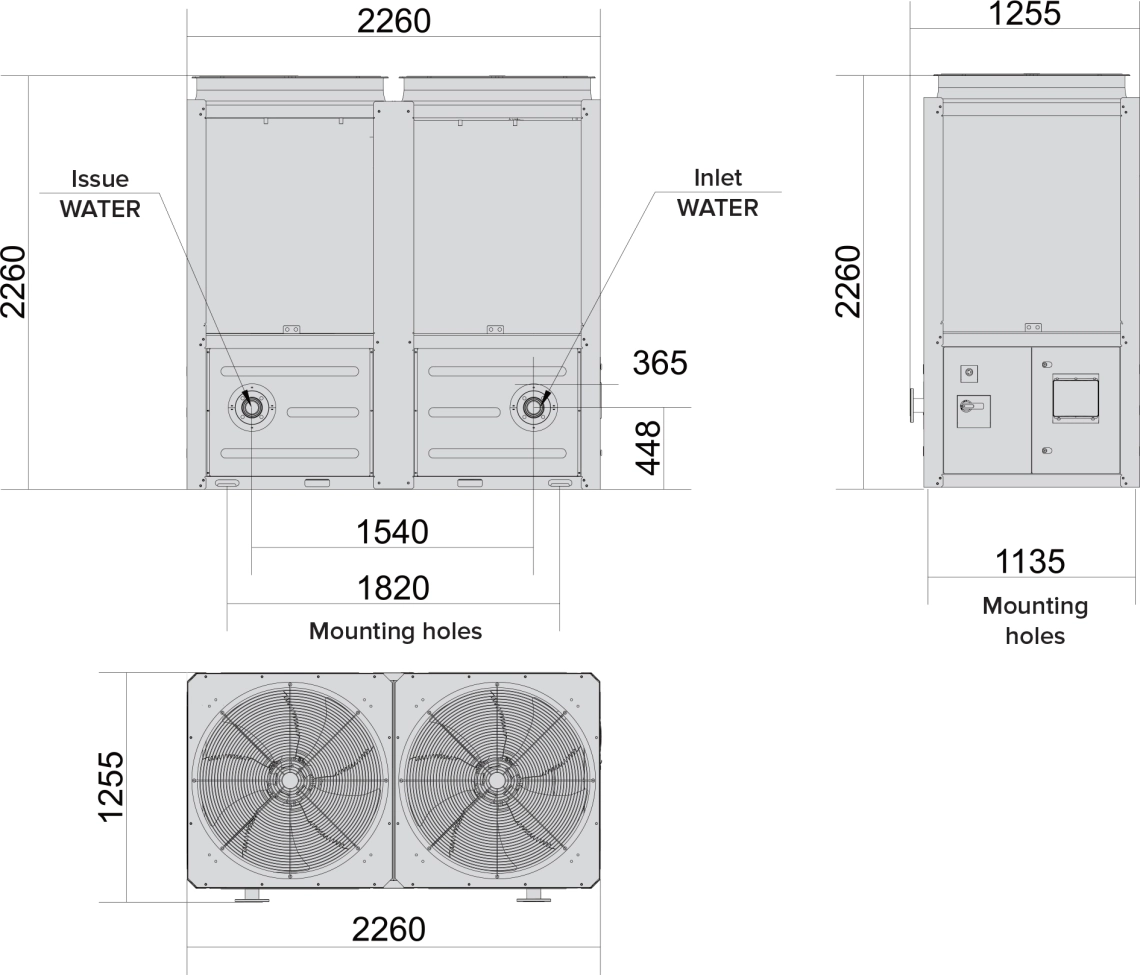

外形尺寸 MCU0130OHDD、MCU0150OHDD

MyCond MCU-OHDD 整体尺寸 - 2

技术规格

技术规格		计量单位	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
冷却（出水温度7°C/ 室外气温35°C)	容量（最大）功率输入（最大）能效比（最大）容量（标称）功率输入（标称）能效比（名义）	千瓦千瓦千瓦/千瓦千瓦千瓦千瓦/千瓦	76.0 29.01 2.62 65.0 22.03 2.95	137.0 46.92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42.88 3.03
加热（出水温度45°C/ 室外气温7°C)	容量（最大）输入功率（最大） COP（最大值）容量（标称）输入功率（标称） COP（名义）	千瓦千瓦千瓦/千瓦千瓦千瓦千瓦/千瓦	81.0 24.40 3.32 71.0 18.93 3.75	151.0 41.95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36.90 3.85
季节性能源效率	预言者 ηs,c 范围（35°C） ηs,c 范围（55°C） ηs,c	湿/湿 % 湿/湿 % 湿/湿 %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
工作温度范围	冷却加热	摄氏度摄氏度	-20~53℃ -30~50℃
出水温度范围	冷却加热	摄氏度摄氏度	-5~20℃ 20~60℃
电源		相位/电压/赫兹	3N~/380~415V/50Hz
声功率级		分贝	88	88	91
水热交换器类型			壳管式热交换器
空气热交换器类型			铜管和铝翅片
制冷剂节流类型			电子膨胀阀
压缩机	类型数量		带变频器的涡旋压缩机
压缩机	类型数量		1	2	2
制冷剂	类型		R32
扇子	类型空气流动数量	立方米/小时	轴向
			25400	20500	25400
			1	2	2
水系统	防水性能水流量水管尺寸（入口/出口）	千帕立方米/小时	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
外形尺寸	宽×深×高	毫米	1260×1210×2260	2260×1255×2260	226012552260
重量	净重	公斤	500	910	910

笔记：

1. 制造商可能会因产品改进而更改技术数据，恕不另行通知。

2、性能符合EN14511和EN14825标准。

3. 最大值：压缩机频率的100％。

4.标称值：标称数据为最大频率的80%。

5. 如需进一步了解信息，请联系Mycond工作人员。
