MRF 6

标准 VRF 系统 MRF-6 系列已进行了扩展，现在可将系统额定功率提高到 168 千瓦。有了最新的 MRF-6，现在可以将三个大型室外机组合在一起，每个室外机的功率可达 204 千瓦

这些改进使 MRF-6 系统变得更加坚固耐用、用途更加广泛，为处理更大、更复杂的空调和冷却项目创造了机会。

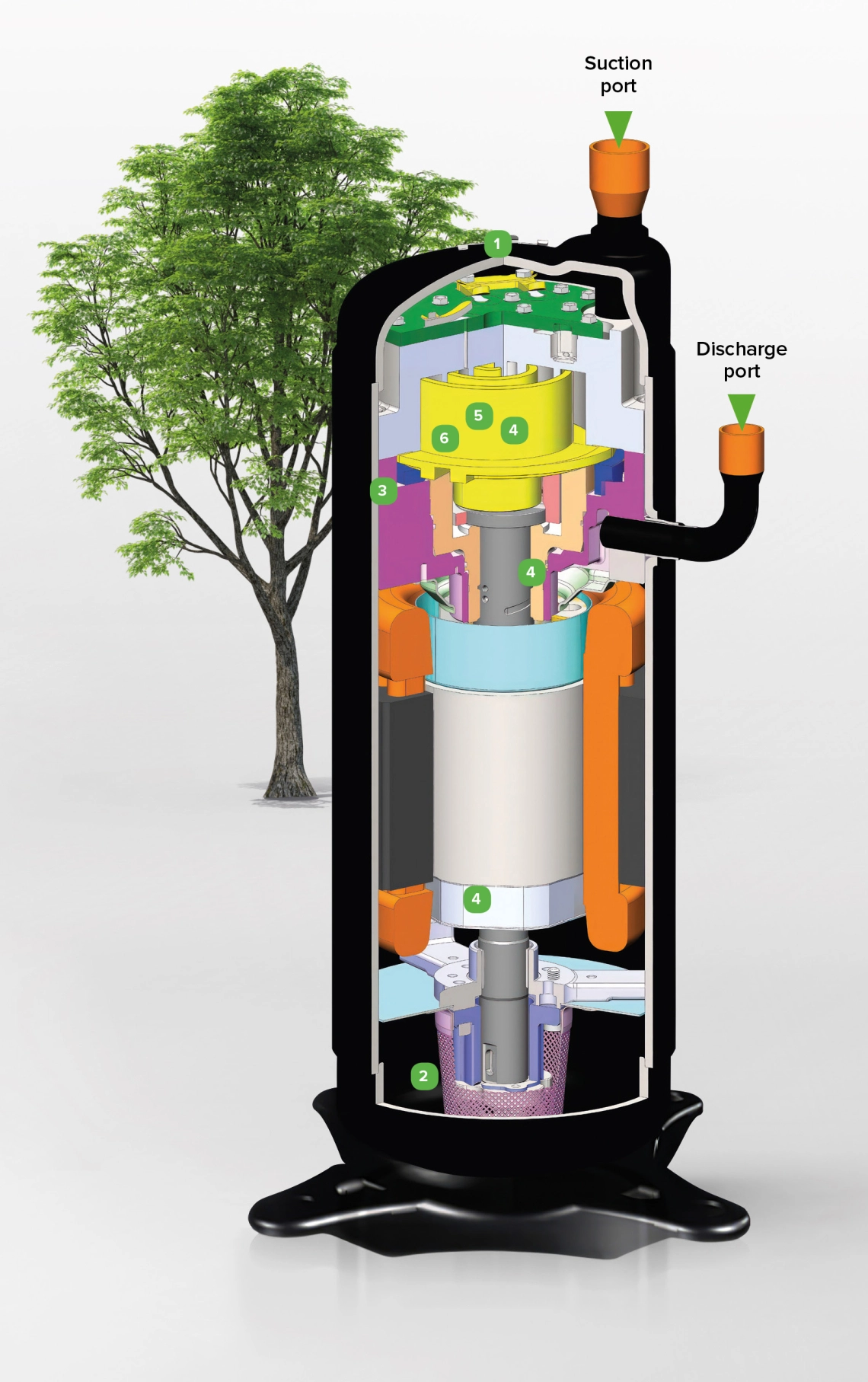

压缩机技术

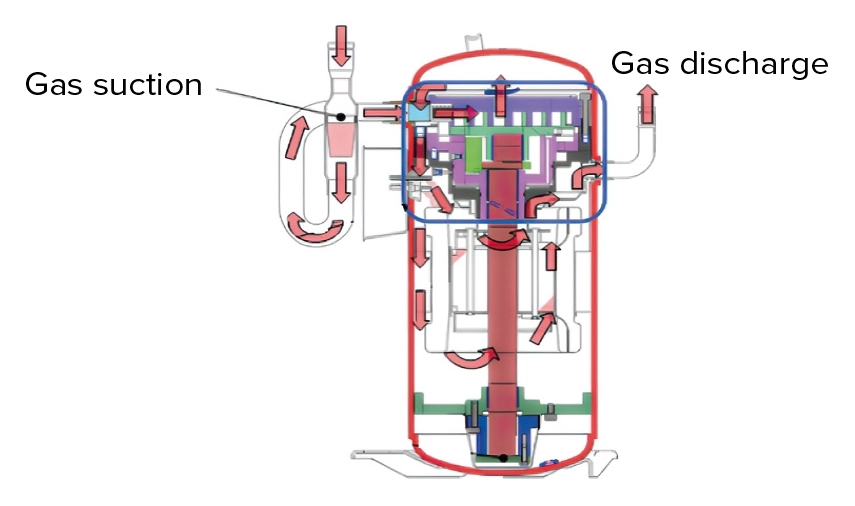

新型 MRF 系列采用了先进的涡旋式压缩机，并增加了两个排气阀。新的结构可以优化压缩机内部的压力控制。由于这一改进，高转速和低转速下的运行稳定性都得到了显著提高。排气压力脉动也达到了较低水平。改进后的运行参数延长了压缩机的使用寿命，降低了整个系统的能耗。

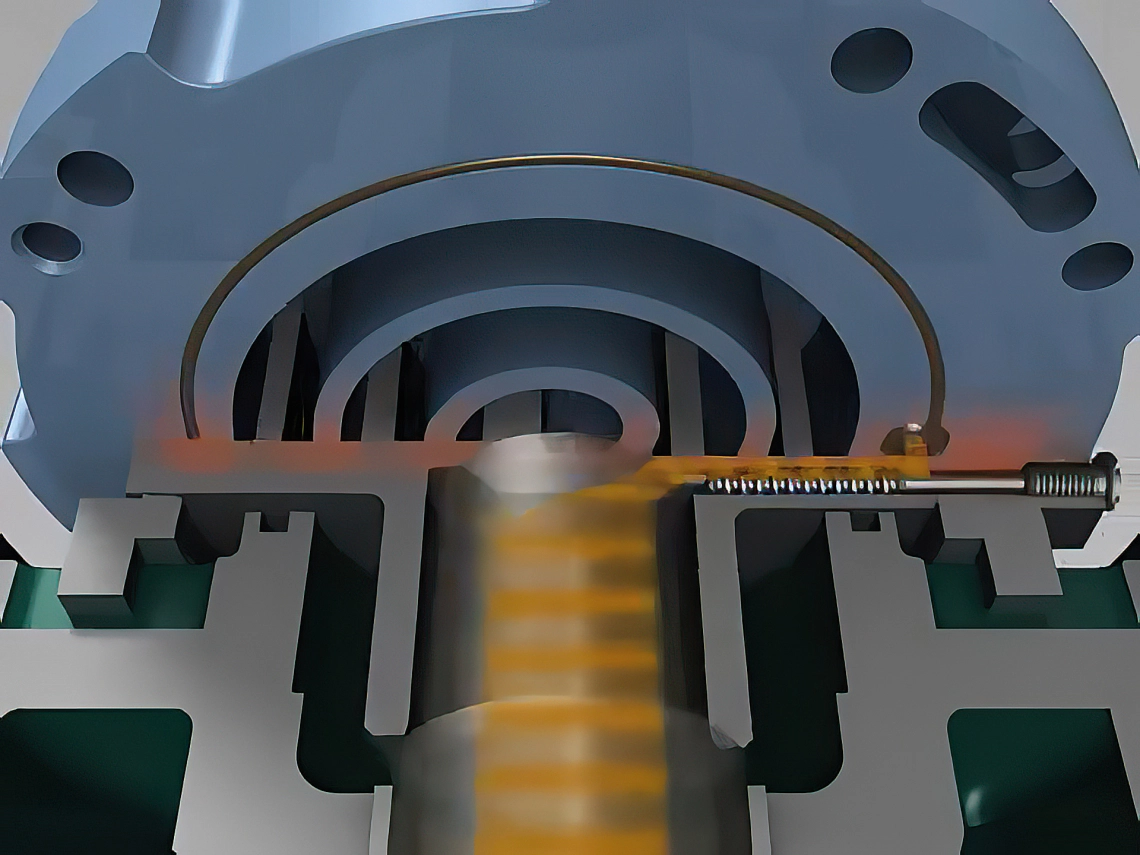

泄压阀技术： 该技术通过释放压缩过程中的过量压缩，减少压缩损失，从而提高压缩机在压缩区域运行时的性能和效率。
高效油润滑技术： 利用压差供油技术，确保轴承在包括低速运行在内的所有运行条件下的油膜效率。
框架顺应机制技术。 该机制设计用于以精确的推力操作运动部件（通过使用两个中间压力腔来平衡每个部件的推力），从而提高了压缩机的可靠性，使其能够在高达 65°C 的较高冷凝温度下长期运行，并通过将摩擦损失降至最低而以较低的功率输入实现更高的压缩机性能。
低振动技术。通过平衡机械和转子系统中从低速到高速运转的旋转部件来减少振动，从而产生更微小的振动和更低的噪音。
非对称涡旋技术。涡旋部件的设计可减少吸气侧低制冷剂流量时的泄漏损失和低压缩比条件下的泄漏损失，从而使制冷剂排出流量更加稳定。

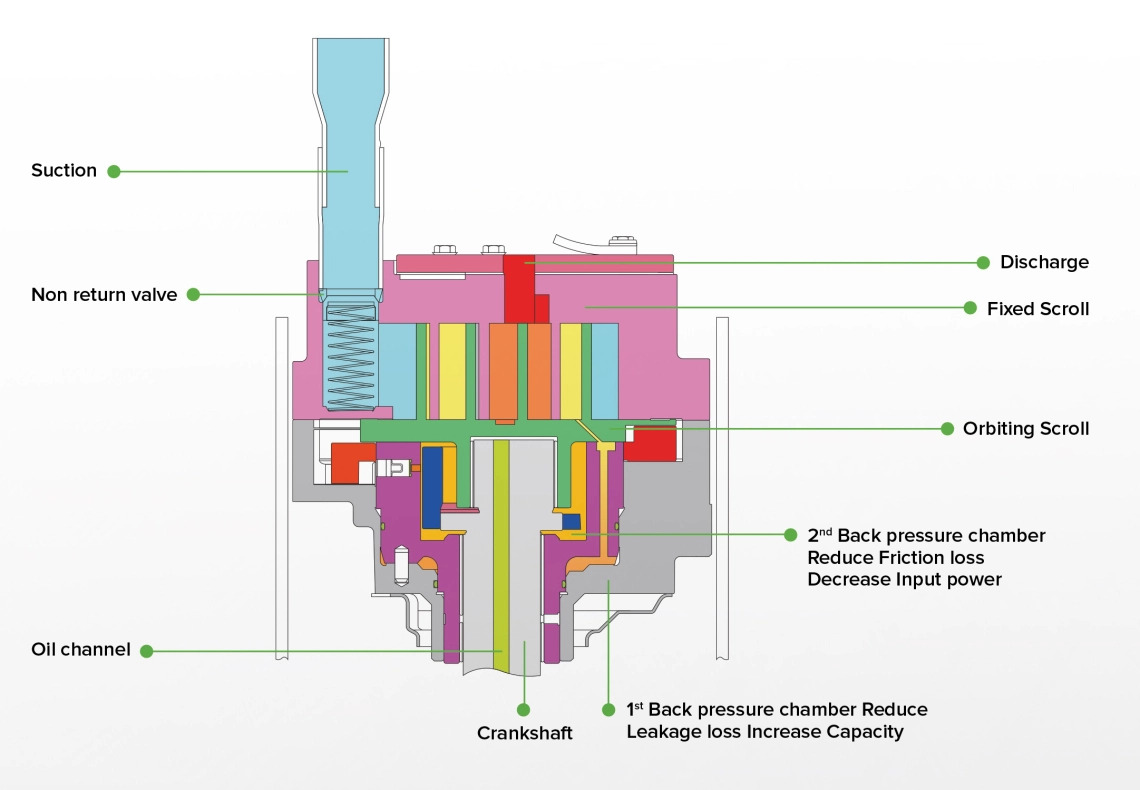

椭圆涡旋技术。椭圆形涡旋技术（三菱专利）通过将典型的涡旋形状转变为椭圆形，在相同尺寸的设备中实现了更大的冲程量和容量。

Asymmetric Scroll Technology

Oval Scroll Technology

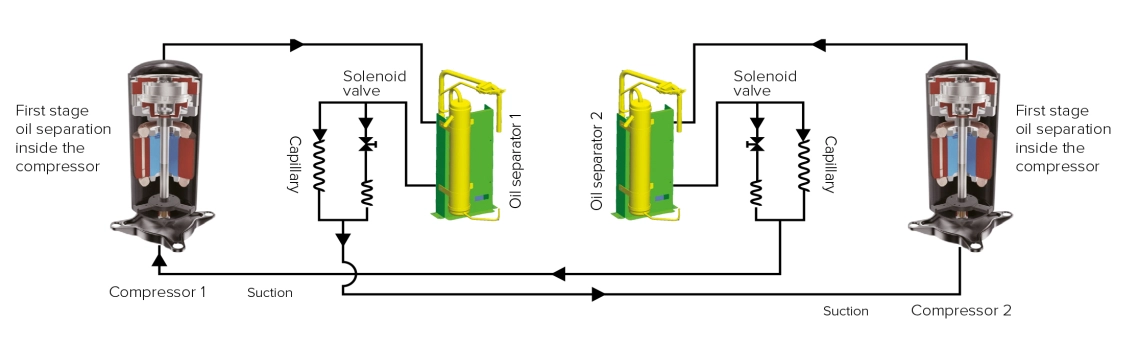

回油效率

如果压缩机低频运行，回油只能通过毛细管。如果压缩机高频运行，则通过毛细管和电磁阀回油。油交叉交换技术可在多压缩机组中实现油位均衡。

Oil return efficiency

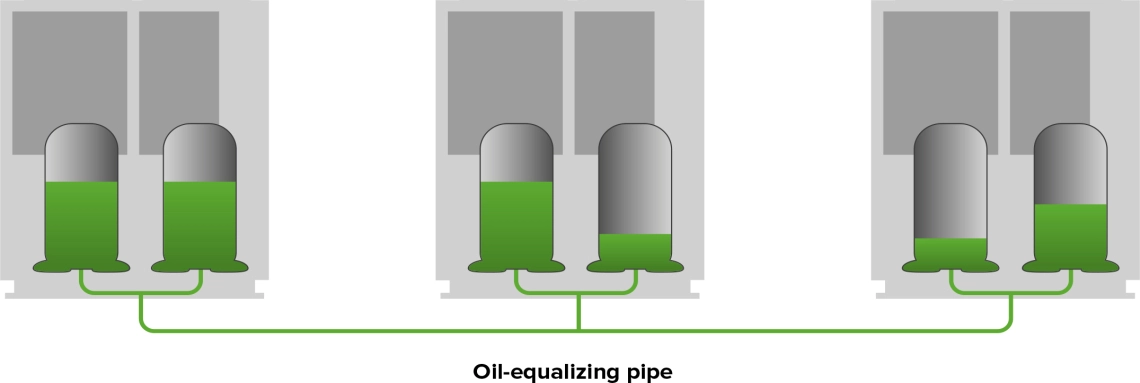

油位控制

在多机组组合中，室外机之间使用附加管道进行油位均衡。这项技术可确保所有室外机的所有压缩机中都有正常的油位。

Oil level control

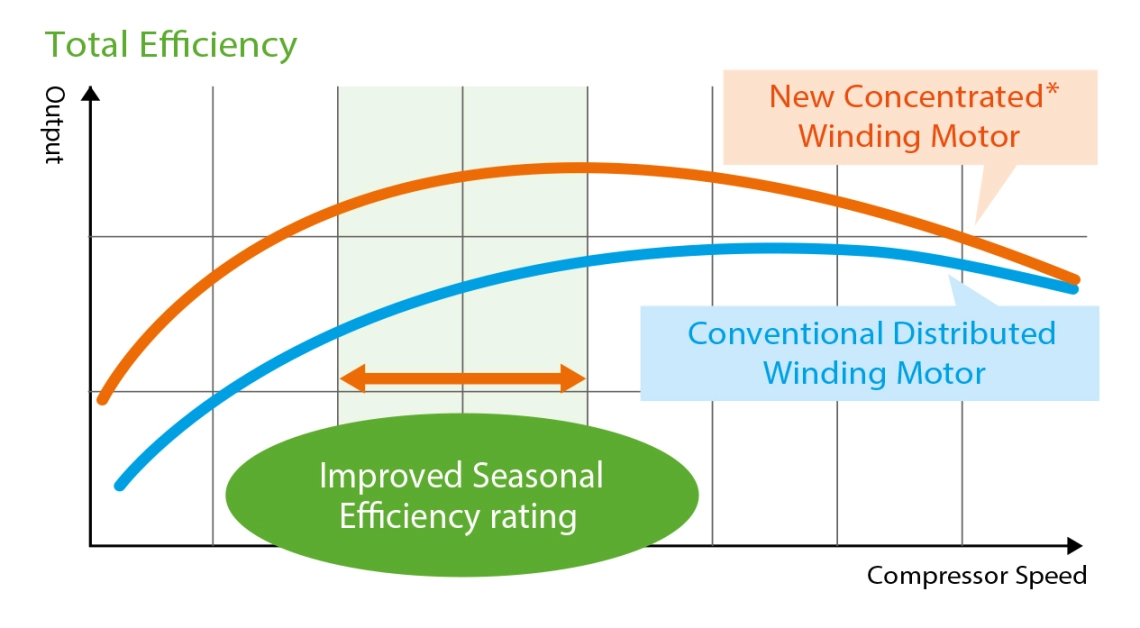

集中绕组电机实现 "高输出 "和 "总效率提高"

全新设计的高性能 CPU 可对压缩机转速进行高精度优化，从而实现集中绕组电机的使用。我们的产品实现了高输出和更好的节能效果，特别是提高了季节效率等级。

Concentrated winding motor

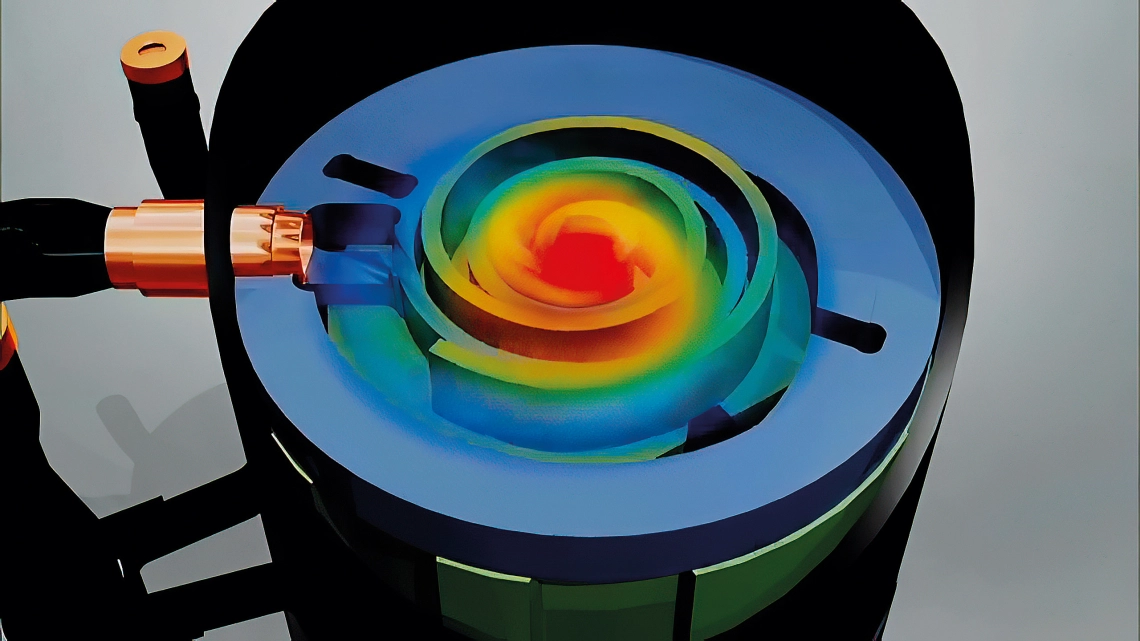

排气优化

在压缩机内引入一个新的多孔排气区域，大大加强了压力控制，提高了平衡性和优化性。这一创新带来了显著的性能改善，尤其是在中频范围内，从而提高了系统的年效率。

Discharge optimization

Discharge optimization_2

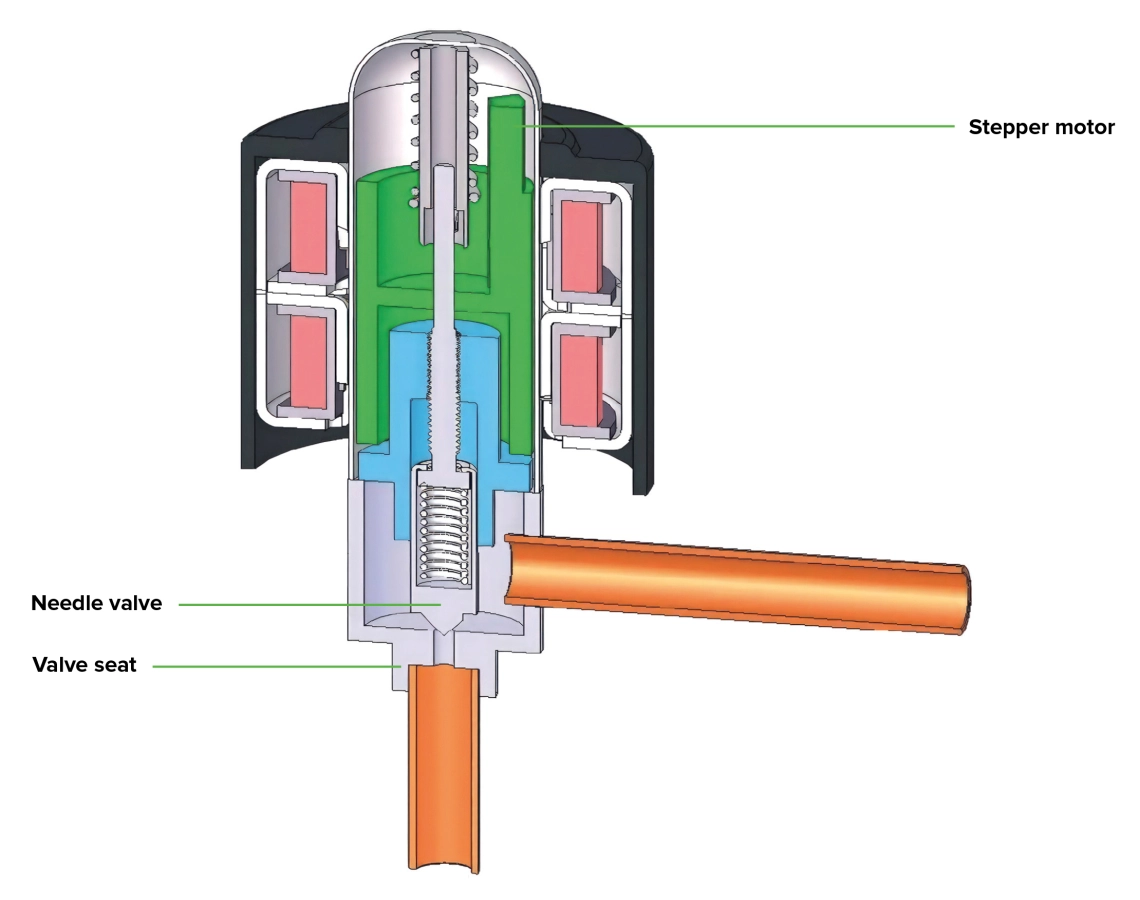

电子膨胀阀控制技术

为所有 ODU 和 IDU 设置电子膨胀阀，以确保在 ODU 和 IDU 之间有效分配制冷剂，实现不同房间的相同效果和舒适度。

technology

分段式热交换器设计

分段式热交换器可根据当前负荷调整容量。这种结构允许在低负荷下运行（例如，只有 1-2 台室内机运行时）

Sectional heat exchanger design

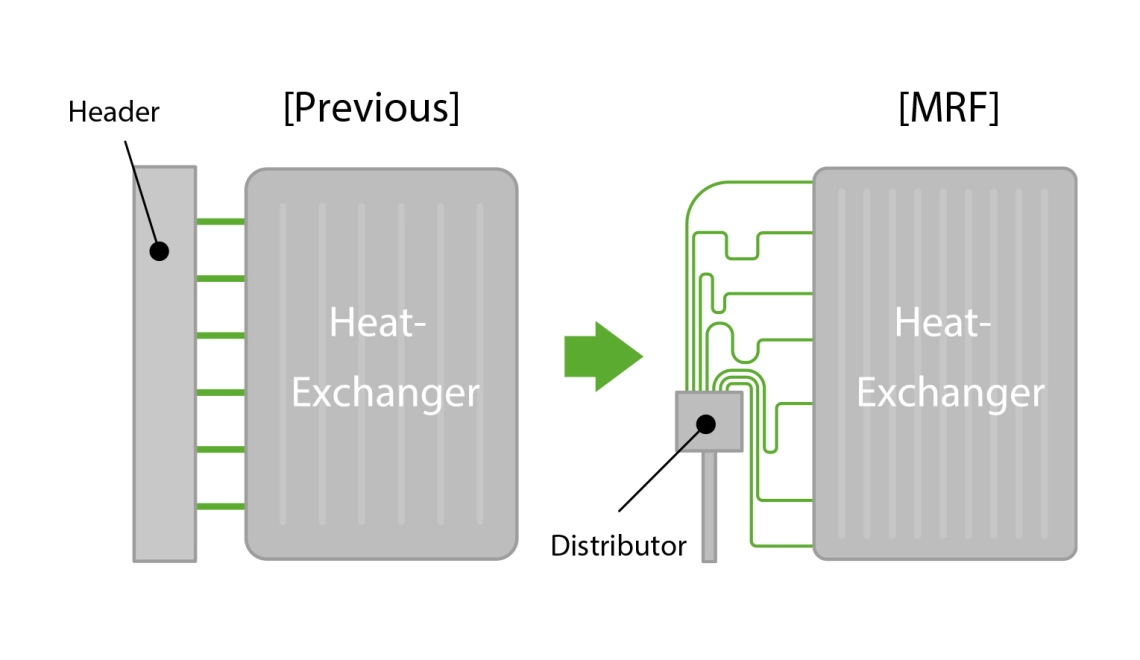

改进的热交换器

重新布置了从集管到热交换器的管道布局，改善了制冷剂分配流量，实现了最高能效。
换热器改善了制冷剂分布，提高了效率。此外，由于扩大了热交换器的有效传热面积，能源效率也得到了提高。

Improved Heat-exchanger

Improved

可靠性高

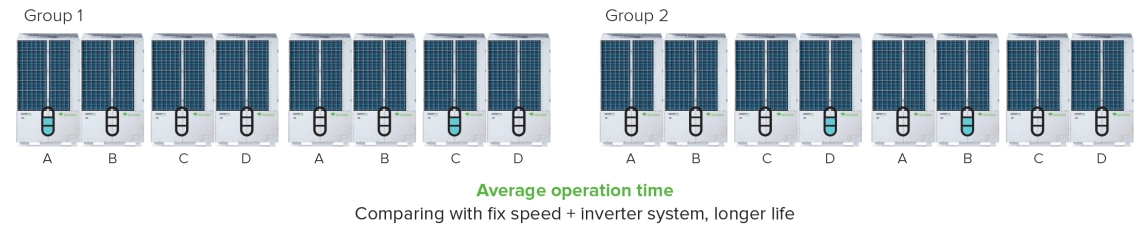

循环运行
循环运行，压缩机寿命更长

High reliability

多种模式可选，满足不同用户的需求

运行模式：制冷优先、制热优先、仅制冷、仅制热和 VIP 优先。

静音模式：提供七档静音模式（夜间静音模式和六档静音模式）。

静压模式： 无静压模式、低静压模式、中静压模式和高静压模式。

压缩机双重保护

在基本气体排放传感器的基础上，MOV 6 在压缩机底部增加了油温传感器。
油温传感器的主要功能

控制曲轴箱加热器的开关，防止压缩机受到液击
判断液态制冷剂是否在运行过程中进入压缩机
防止油过热
每台压缩机都有高压传感器，因此对于有 2 台压缩机的模块，就有 2 个高压传感器。
有 2 个高压传感器和 1 个低压传感器

雷电保护

接线端子中装有避雷器，以避免出现高压峰值。

Thunder protection

技术特性

T1 3PH/380~400V/50(60)Hz

单模块：8/10/12/14/16马力

规格			型号	MOV6-08X1EW1AD	MOV6-10X1EW1AD	MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD
				/	/	/	/	/
组合模式				/	/	/	/	/
				/	/	/	/	/
	容量范围		马力	8	10	12	14	16
容量	冷却		千瓦	25.2	28	33.5	40	45
	供暖		千瓦	27.3	31.5	37.5	45	50
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	5.79	7.00	8.59	10.26	11.90
	冷却	最大输入功率	千瓦	14.02	14.38	14.73	16.91	22.68
		额定电流	A	9.57	11.56	14.19	16.94	19.66
电气参数		最大电流	A	23.09	23.68	25.1	28.4	36.8
		额定输入功率	千瓦	6.00	7.08	8.72	10.71	12.05
	加热	最大输入功率	千瓦	12.72	13.23	13.68	15.60	17.20
		额定电流	А	9.91	11.69	14.40	17.69	19.90
		最大电流	А	20.95	21.79	22.1	25.2	27.88
	EER			4.35	4.00	3.90	3.90	3.78
	COP			4.55	4.45	4.30	4.20	4.15
	SEER			7.13	6.95	6.84	6.48	5.99
	SCOP			5.15	5.08	4.98	4.73	4.16
	冷却/加热气流		立方米/小时	15000/13200	15000/13200	15000/:13200	15000/13200	15600/14400
性能	声压级		分贝（A）	57	57	59	59.5	61
	声功率级		分贝(A)	73	73	75	76	77
	外部尺寸（宽/深/高）		毫米	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690
	运输尺寸（宽/深/高）		毫米	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885
	净重/发货重量		千克	269/305	269/305	269/305	275/311	323/359
	压缩机类型			直流 INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			1INV
	制冷剂类型			R410A
	制冷剂充注量		公斤	9.7	9.7	9.7	10	10
	制冷剂液体管道		毫米	9.52	9.52	12.7	12.7	12.7
安装	制冷气体管道		毫米	19.05	22.22	25.4	25.4	28.58
	机油平衡管		毫米	9.52	9.52	9.52	9.52	9.52

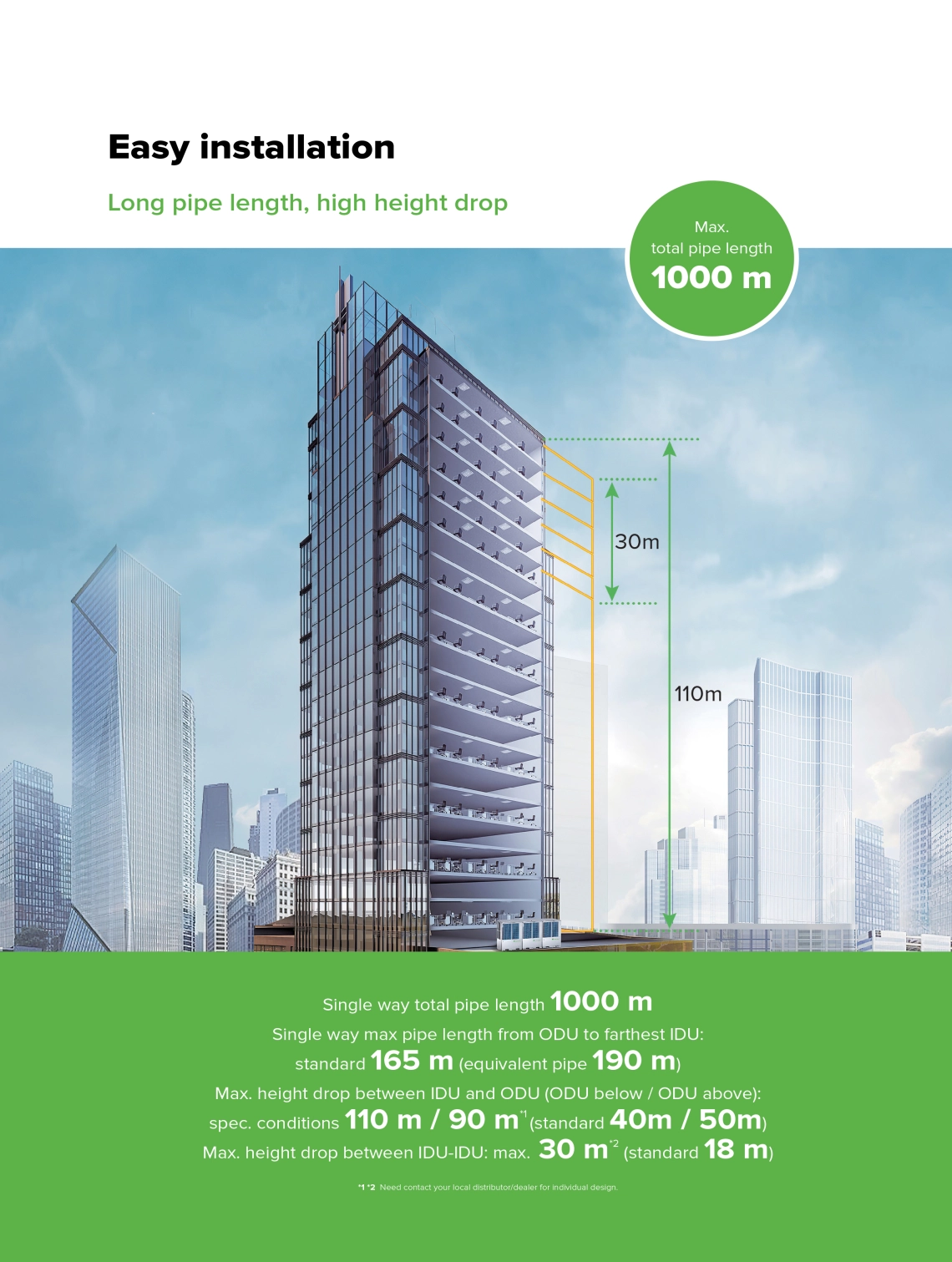

	最大管道总长度		m	1000	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18	18
	外部静压		Pa	82	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160	50-160
	最大室内机数量			18	20	24	29	33
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)	(-23...21)

规格			单位	MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
组合模式				/	/	/	/
				/	/	/	/
	容量范围		马力	18	20	22	24
容量	冷却		千瓦	50.4	56	61.5	68
	供暖		千瓦	56.5	63	69	73
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	13.62	15.56	17.57	19.71
	冷却	最大输入功率	千瓦	22.10	25.19	30.56	37.47
		额定电流	A	22.50	25.69	29.02	32.55
电气参数		最大电流	A	36.15	41.1	49.65	60.45
		额定输入功率	千瓦	13.95	15.95	18.16	19.47
	加热	最大输入功率	千瓦	22.68	25.19	27.72	28.62
		额定电流	А	23.04	26.34	29.99	32.15
		最大电流	А	37.8	42	46.05	47.4
	EER			3.70	3.60	3.50	3.45
	COP			4.05	3.95	3.80	3.75
	SEER			6.13	6.00	5.88	5.69
	SCOP			4.27	4.19	3.99	3.87
	气流		立方米/小时	16200/15000	16200/15000	16200/15000	16200/15000
性能	声压级		分贝（A）	62	62	62	63
	声功率级		分贝（A）	79	79	79	80
	外部尺寸（宽/深/高）		毫米	1350×720×2048	1350×720×2048	1350×720×2048	1350×720×2048
	运输尺寸（宽/深/高）		毫米	1450×826×2225	1450×826×2225	1450×826×2225	1450×826×2225
	净重/发货重量		千克	354/400	354/400	380/426	380/426
	压缩机类型			直流 INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			2INV
	制冷剂类型			R410A
	制冷剂充注量		公斤	10	10	10	10
	制冷剂液体管道		毫米	15.88	15.88	15.88	15.88
安装	制冷气体管道		毫米	28.58	28.58	28.58	28.58
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			37	41	45	49
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

组合模块：26-48HP
(2 个模块)

T1 3PH/380~400V/50(60)Hz

规格			单位		MOV6-28X1EW1AD	MOV6-30X1EW1AD	MOV6-32X1EW1AD
				MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD
组合型号				MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD
				/	/	/	/
	容量范围		马力	26	28	30	32
容量	冷却		千瓦	73.5	80	85	90.4
	供暖		千瓦	82.5	90	95	101.5
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	18.85	20.51	22.16	23.88
	冷却	最大输入功率	千瓦	31.64	33.81	39.59	39.00
		额定电流	A	31.12	33.88	36.60	39.43
电气参数		最大电流	A	53.5	56.8	65.2	64.55
		额定输入功率	千瓦	19.44	21.43	22.76	24.66
	加热	最大输入功率	千瓦	29.28	31.20	32.80	38.28
		额定电流	А	32.10	35.39	37.59	40.73
		最大电流	А	47.3	50.4	53.08	63
	EER			3.90	3.90	3.84	3.79
	COP			4.24	4.20	4.17	4.12
	SEER			6.63	6.48	6.21	6.29
	SCOP			4.84	4.73	4.41	4.46
	气流		立方米/小时	30000/26400	30000/26400	30600/27600	31200/28200
性能	声压级		分贝(A)	62	62.5	63	64
	声功率级		分贝（A）	79	80	80	81
	外部尺寸（宽/深/高）		毫米	1350×720×1690+ 1350×720×1690	(1350×720×1690)*2	1350×720×1690+ 1350×720×1690	1350×720×1690+ 1350×720×2048
	运输尺寸（宽/深/高）		毫米	1450×826×1885+ 1450×826×1885	(1450×826×1885)*2	1450×826×1885+ 1450×826×1885	1450×826×1885+ 1450×826×2225
	净重/发货重量		千克	269/305+275/311	275/311+275/311	275/311+323/359	275/311+354/400
	压缩机类型			直流 INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			1INV+1INV	1INV*2	1INV+2INV	1INV+2INV
	制冷剂类型			R410A
	制冷剂充注量		公斤	19.7	10	10	10
	制冷剂液体管道		毫米	19.05	19.05	19.05	19.05
安装	制冷气体管道		毫米	31.8	31.8	31.8	31.8
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			53	58	62	64
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

规格			单位	MOV6-34X1EW1AD	MOV6-36X1EW1AD	MOV6-38X1EW1AD	MOV6-40X1EW1AD
				MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
组合型号				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				/	/	/	/
	容量范围		马力	34	36	38	40
容量	冷却		千瓦	95.4	101	106.4	112
	加热		千瓦	106.5	113	119.5	126
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	25.53	27.46	29.18	31.11
	冷却	最大输入功率	千瓦	44.78	47.87	47.28	50.37
		额定电流	A	42.16	45.35	48.19	51.38
电气参数		最大电流	A	72.95	77.9	77.25	82.2
		额定输入功率	千瓦	26.00	28.00	29.90	31.90
	加热	最大输入功率	千瓦	39.88	42.39	47.87	50.37
		额定电流	А	42.94	46.24	49.38	52.68
		最大电流	А	65.68	69.88	79.8	84
	EER			3.74	3.68	3.65	3.60
	COP			4.10	4.04	4.00	3.95
	SEER			6.07	6.01	6.08	6.00
	SCOP			4.21	4.17	4.23	4.19
	气流		立方米/小时	31800/29400	31800/29400	32400/30000	32400/30000
性能	声压级 (H)		分贝（A）	64.5	64.5	65	65
	声功率级（H）		分贝（A）	82	82	83	83
	外部尺寸（宽/深/高）		毫米	1350×720×1690+ 1350×720×2048	1350×720×1690+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	运输尺寸（宽/深/高）		毫米	1450×826×1885+ 1450×826×2225	1450×826×1885+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	净重/发货重量		千克	323/359+354/400	323/359+354/400	354/400+354/400	354/400+354/400
	压缩机类型			DC INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	制冷剂类型			R410A
	制冷剂充注量		公斤	20	20	20	20
	制冷剂液体管道		毫米	19.05	19.05	19.05	19.05
安装	制冷气体管道		毫米	38.1	38.1	38.1	38.1
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			37	41	45	49
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

规格			单位	MOV6-42X1EW1AD	MOV6-44X1EW1AD	MOV6-46X1EW1AD	MOV6-48X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
组合型号				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
	容量范围		马力	42	44	46	48
容量	冷却		千瓦	117.5	124	129.5	136
	供暖		千瓦	132	136	142	146
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	33.13	35.27	37.28	39.42
	冷却	最大输入功率	千瓦	55.75	62.66	68.03	74.94
		额定电流	A	54.71	58.24	61.57	65.10
电气参数		最大电流	A	90.75	101.55	110.1	120.9
		额定输入功率	千瓦	34.11	35.42	37.62	38.93
	加热	最大输入功率	千瓦	52.91	53.81	56.34	57.24
		额定电流	А	56.33	58.49	62.14	64.30
		最大电流	А	88.05	89.4	93.45	94.8
	EER			3.55	3.52	3.47	3.45
	COP			3.87	3.84	3.77	3.75
	SEER			5.96	5.84	5.80	5.69
	SCOP			4.08	4.01	3.93	3.87
	气流		立方米/小时	32400/30000	32400/30000	32400/30000	32400/30000
性能	声压级		分贝（A）	65	65.5	65.5	66
	声功率级		分贝(A)	83	83	83	84
	外部尺寸（宽/深/高）		毫米	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	运输尺寸（宽/深/高）		毫米	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	净重/发货重量		千克	354/400+380/426	354/400+380/426	380/426+380/426	380/426+380/426
	压缩机类型			直流 INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	制冷剂类型			R410A
	制冷剂充注量		公斤	20	20	20	20
	制冷剂液体管道		毫米	19.05	19.05	19.05	19.05
安装	制冷气体管道		毫米	38.1	38.1	38.1	38.1
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			64	64	64	64
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

组合模块：50-72HP
(3 个模块)

T1 3PH/380~400V/50(60)Hz

规格			型号	MOV6-50X1EW1AD	MOV6-52X1EW1AD	MOV6-54X1EW1AD	MOV6-56X1EW1AD
				MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD
组合型号				MOV6-18X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
	容量范围		马力	50	52	54	56
容量	冷却		千瓦	140.8	146	151.4	157
	供暖		千瓦	158	163	169.5	176
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	37.50	39.37	41.08	43.02
	冷却	最大输入功率	千瓦	61.10	70.55	69.96	73.05
		额定电流	A	61.93	65.01	67.85	71.04
电气参数		最大电流	A	100.7	114.7	114.05	119
		额定输入功率	千瓦	38.62	40.05	41.95	43.95
	加热	最大输入功率	千瓦	60.96	59.59	65.07	67.57
		额定电流	А	63.77	66.14	69.28	72.58
		最大电流	А	100.8	97.76	107.68	111.88
	EER			3.75	3.71	3.69	3.65
	COP			4.09	4.07	4.04	4.00
	SEER			6.36	6.12	6.05	6.01
	SCOP			4.39	4.17	4.20	4.18
	气流		立方米/小时	47400/43800	47400/43800	48000/44400	48000/44400
性能	声压级		分贝(A)	66	66	66.5	66.5
	声功率级		分贝(A)	84	84	85	85
	外部尺寸（宽/深/高）		毫米	1350×720×1690+ (1350×720×2048)*2	(1350×720×1690)*2+ 1350×720×2048	1350×720×1690+1350×720× 2048+1350×720×2048	1350×720×1690+ (1350×720×2048)*2
	运输尺寸（宽/高）		毫米	1450×826×1885+ (1450×826×2225)*2	1450×826×1885)*2+ 1450×826×2225	1450×826×1885+1450×826× 2225+1450×826×2225	1450×826×1885+ (1450×826×2225)*2
	净重/发货重量		千克	275/311+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400
	压缩机类型			DC INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			1INV+2INV*2	2INV*2+2INV	2INV+2INV+2INV	2INV+2INV*2
	制冷剂类型			R410A
	制冷剂充注量		公斤	30	30	30	30
	制冷剂液体管道		毫米	19.05	19.05	19.05	19.05
安装	制冷气体管道		毫米	38.1	38.1	38.1	41.3
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			64	64	64	64
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5..50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23..21)

规格			单位	MOV6-58X1EW1AD	MOV6-60X1EW1AD	MOV6-62X1EW1AD	MOV6-64X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
组合型号				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
	容量范围		马力	58	60	62	64
容量	冷却		千瓦	162.4	168	173.5	180
	加热		千瓦	182.5	189	195	199
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	44.73	46.67	48.68	50.82
	冷却	最大输入功率	千瓦	72.47	75.56	80.93	87.84
		额定电流	A	73.88	77.07	80.40	83.93
电气参数		最大电流	A	118.35	123.3	131.85	142.65
		额定输入功率	千瓦	45.85	47.85	50.06	51.37
	加热	最大输入功率	千瓦	73.05	75.56	78.09	78.99
		额定电流	А	75.72	79.02	82.67	84.83
		最大电流	А	121.8	126	130.05	131.4
	EER			3.63	3.60	3.56	3.54
	COP			3.98	3.95	3.90	3.87
	SEER			6.06	6.00	5.98	5.90
	SCOP			4.27	4.19	4.12	4.07
	气流		立方米/小时	48600/45000	48600/45000	48600/45000	48600/45000
性能	声压级		分贝（A）	67	67	67	67
	声功率级		分贝(A)	85	85	85	85
	外部尺寸（宽/深/高）		毫米	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3	(1350×720×2048)*2+ 1350×720×2048	(1350×720×2048)*2+ 1350×720×2048
	运输尺寸（宽/高）		毫米	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3	(1450×826×2225)*2+ (450×826×2225)	(1450×826×2225)*2+ 1450×826×2225
	净重/发货重量		千克	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426
	压缩机类型			DC INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			2INV+2INV*2	2INV*3	2INV*2+2INV	2INV*2+2INV
	制冷剂类型			R410A
	制冷剂充注量		公斤	30	30	30	30
	制冷剂液体管道		毫米	19.05	19.05	19.05	19.05
安装	制冷气体管道		毫米	41.3	41.3	41.3	41.3
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			64	64	64	64
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

规格			单位	MOV6-66X1EW1AD	MOV6-68X1EW1AD	MOV6-70X1EW1AD	MOV6-72X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
组合型号				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
	容量范围		马力	66	68	70	72
容量	冷却		千瓦	185.5	192	197.5	204
	供暖		千瓦	205	209	215	219
	电源		电压/频率	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		额定输入功率	千瓦	52.84	54.98	56.99	59.13
	冷却	最大输入功率	千瓦	93.22	100.13	105.50	112.41
		额定电流	A	87.26	90.79	94.12	97.65
电气参数		最大电流	A	151.2	162	170.55	181.35
		额定输入功率	千瓦	53.57	54.88	57.09	58.40
	加热	最大输入功率	千瓦	81.53	82.43	84.96	85.86
		额定电流	А	88.48	90.64	94.29	96.45
		最大电流	А	135.45	136.8	140.85	142.2
	EER			3.51	3.49	3.47	3.45
	COP			3.83	3.81	3.77	3.75
	SEER			5.86	5.79	5.77	5.69
	SCOP			4.00	3.96	3.91	3.87
	气流		立方米/小时	48600/45000	48600/45000	48600/45000	48600/45000
性能	声压级		分贝（A）	67	67.5	67.5	68
	声功率级		分贝(A)	86	86	86	86
	外部尺寸（宽/深/高）		毫米	1350×720×2048+1350×720× 2048+1350×720×2048	1350×720×2048+ (1350×720×2048)*2	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3
	运输尺寸（宽/高）		毫米	1450×826×2225+1450× 826×2225+1450×826×2225	1450×826×2225+ (1450×826×2225)*2	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3
	净重/发货重量		千克	354/400+380/426+380/426	354/400+380/426+380/426	380/426+380/426+380/426	380/426+380/426+380/426
	压缩机类型			DC INV.滚动
	压缩机品牌			三菱电机
	压缩机数量			2INV+2INV+2INV	2INV+2INV*2	2INV+2INV*2	2INV*3
	制冷剂类型			R410A
	制冷剂充注量		公斤	30	30	30	30
	制冷剂液体管道		毫米	22.22	22.22	22.22	22.22
安装	制冷气体管道		毫米	44.5	44.5	44.5	44.5
	机油平衡管		毫米	9.52	9.52	9.52	9.52
	最大管道总长度		m	1000	1000	1000	1000
	最大管道长度（等值/实际长度）		m	190/165	190/165	190/165	190/165
	I.U.&O.U （O.U 上/下^）1之间的最大落差		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2之间的标准落差		m	50/40	50/40	50/40	50/40
	I.^U3之间的最大落差		m	30	30	30	30
	I.^U4之间的标准降幅		m	18	18	18	18
	外部静压		Pa	82	82	82	82
连接比率	可连接室内机比率		%	50-160	50-160	50-160	50-160
	最大室内机数量			64	64	64	64
工作温度	冷却（DB）		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	加热（WB）		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

1.功率测试符合 EN14511 标准。
2.功率适用于以下条件：
制冷：室内温度 27 °C DB/ 19 °C WB，室外温度 35 °C DB，7.5 米长连接管道，0 高度差。35 °C DB，7.5 米长连接管道，0 高度差。

供暖：室内温度 20 °C DB，室外温度 7 °C/6 °C WB，连接管道长度 7.5 米，高度差为 0。7 °C/6 °C WB，连接管道长度 - 7.5 米，高度差 - 0
3.根据我们的创新政策，部分规格如有变更，恕不另行通知。

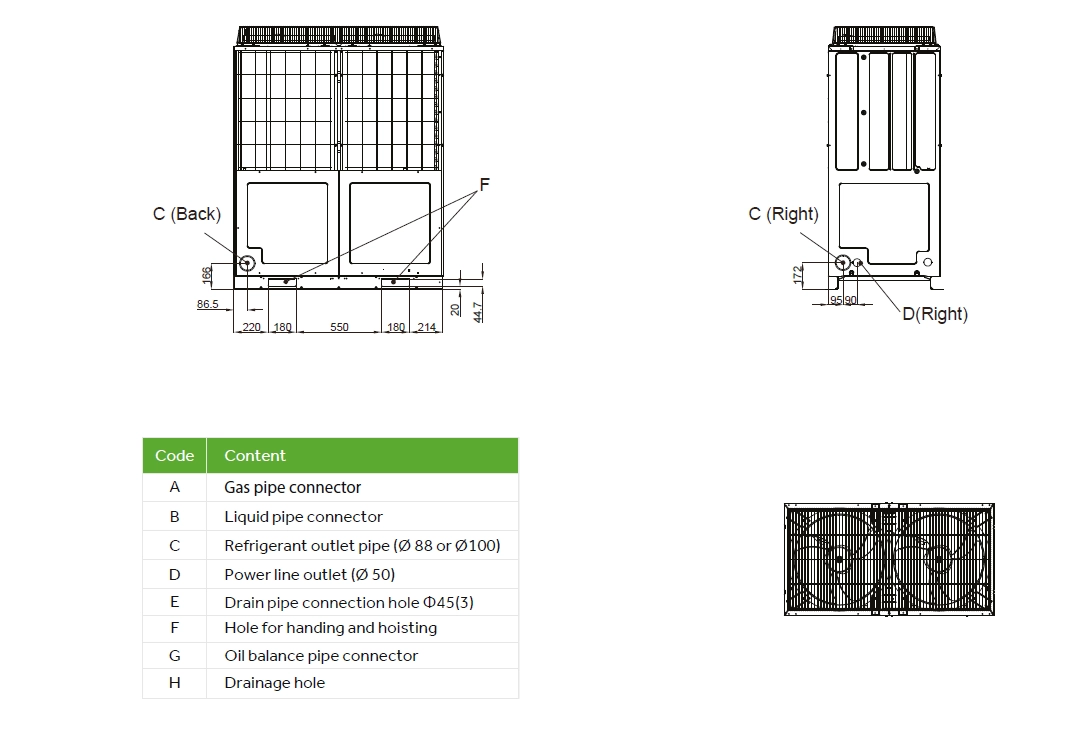

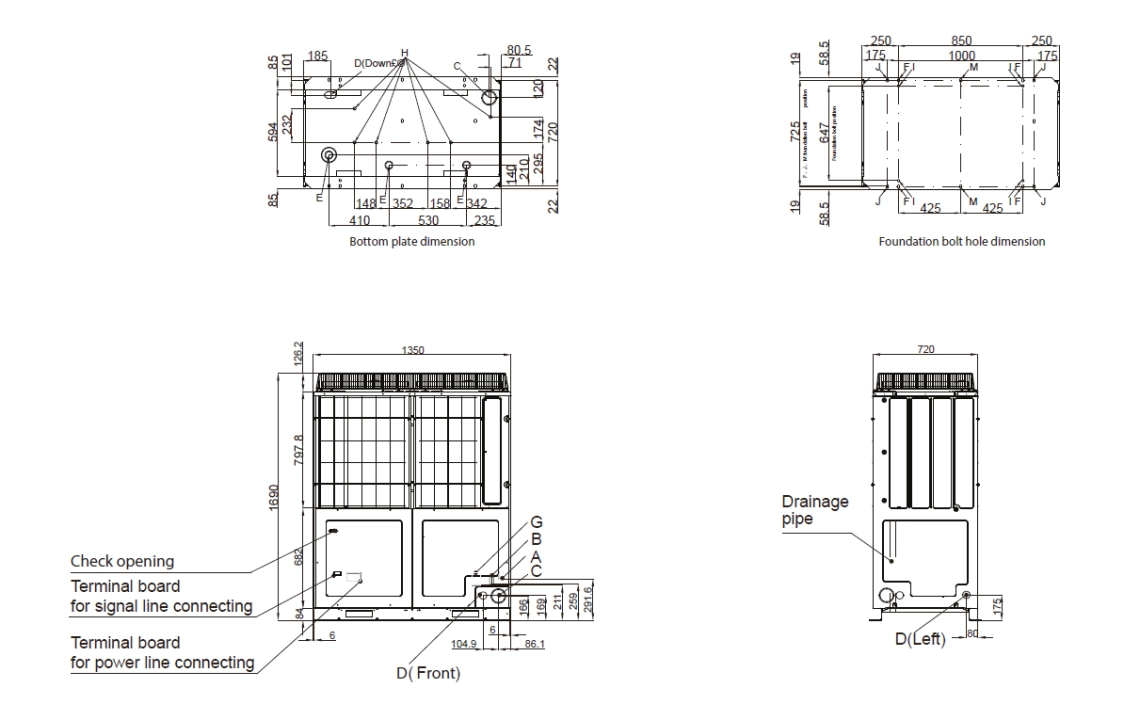

尺寸

mov6-8x1ew2ad mov6-10x1ew2ad mov6-12x1ew1ad mov6-14x1ew1ad mov6-16x1ew1ad

dimensions

尺寸

dimensions_1

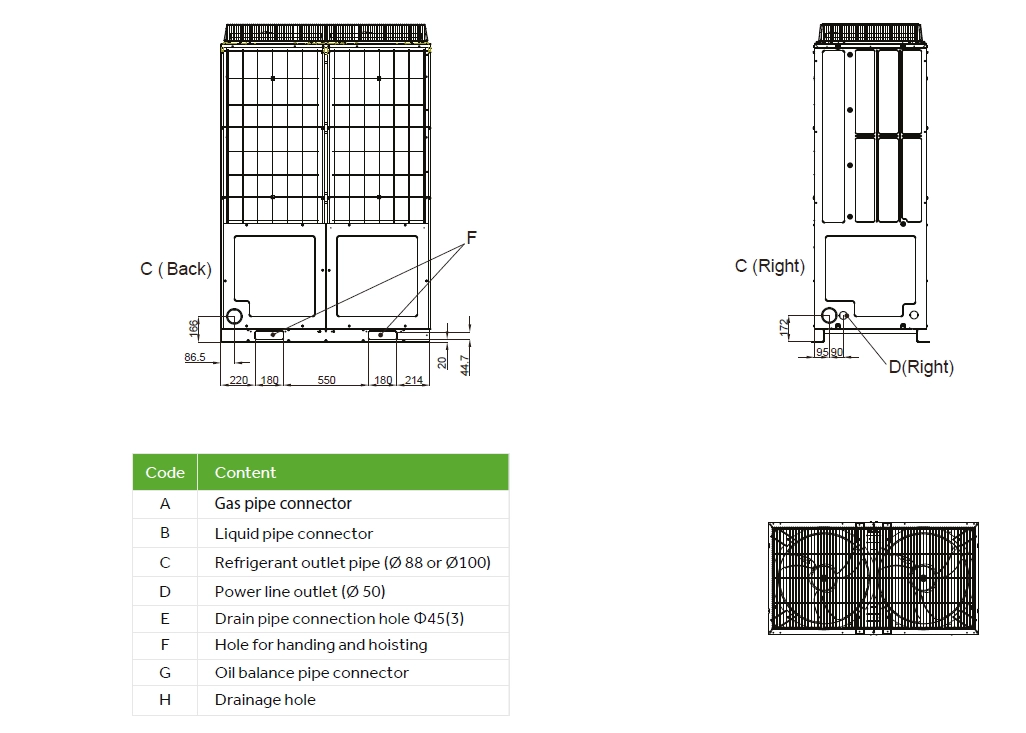

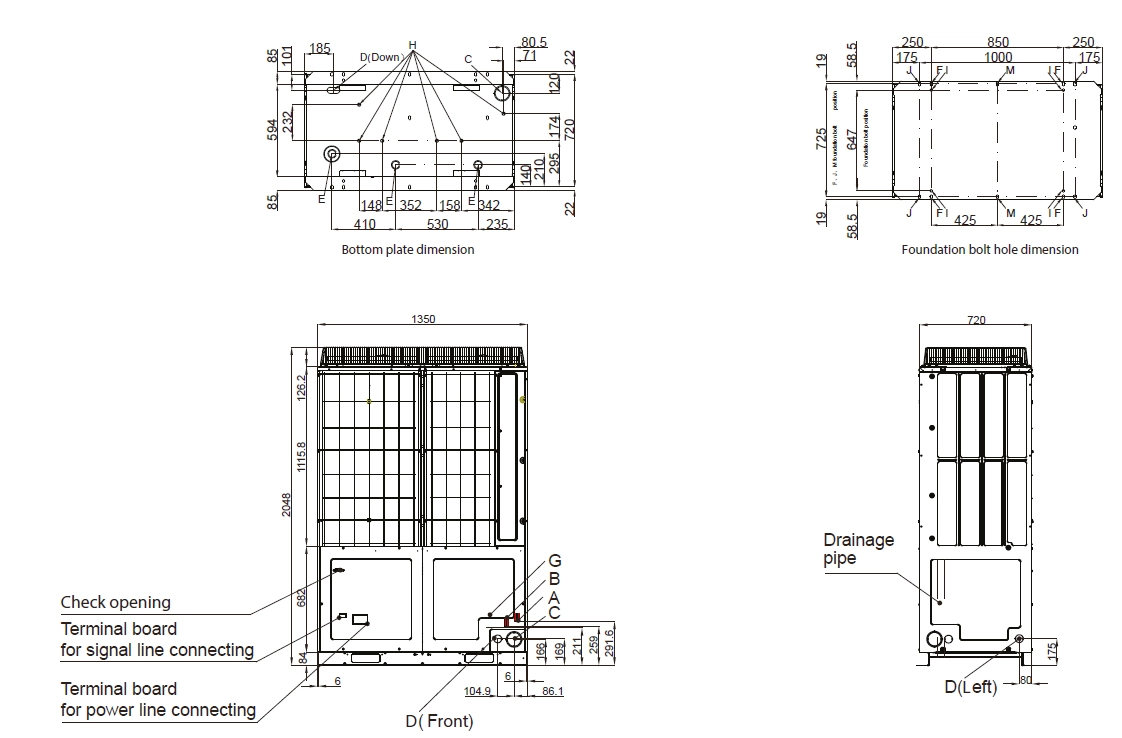

尺寸

mov6-18x1ew1ad mov6-20x1ew1ad mov6-22x1ew1ad mov6-24x1ew1ad

dimensions_2

尺寸

dimensions_3

注：安装风管时风管内部为矩形：长×宽≥1300mm×660mm

MRF 6

压缩机技术

电子膨胀阀控制技术

可靠性高

尺寸

尺寸

尺寸

尺寸

想购买或有疑问？
