能量回收通风设备 MV***I-W 系列

MYCOND 的能量回收通风设备利用从排风中回收的热量和湿度调节进风，为室内提供最大的舒适度，从而大大降低了空间制冷或供暖的成本。

空气流速： 200 ...3000 立方米/小时

想购买或有疑问？

能量回收通风设备 MV***I-W 系列

Mycond

在热回收模式下，通过换热器供应新鲜空气；在旁路模式下，直接供应新鲜空气。

整体性能：

新鲜空气供应（200 至 3000 立方米/^小时）
热回收率：高达 75
湿度回收：高达 65
空气过滤和净化
运行安静可靠

设备具有以下标准功能

风速控制
四个集成温度传感器
热交换器防冻保护
自由冷却系统
智能热交换器除霜系统
控制外部电加热器
每周定时器
可与楼宇管理系统集成

* 可选配

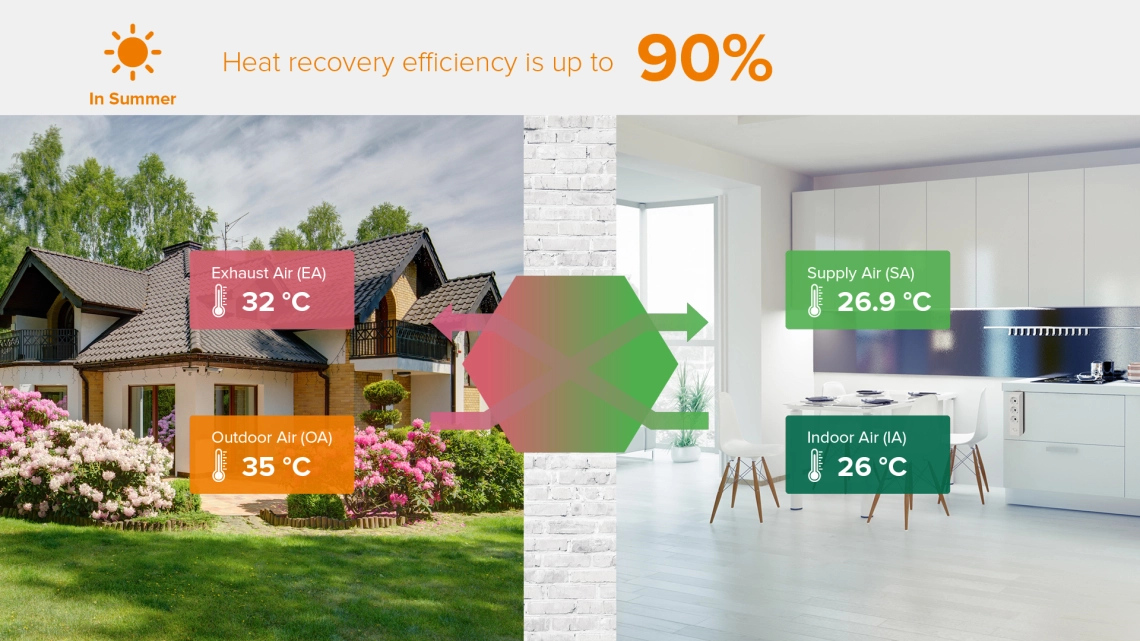

夏季，热回收系统可将室外的部分热量送回室内，从而节省空调用电。

MyCond MV***I-W 热回收夏季通风方案

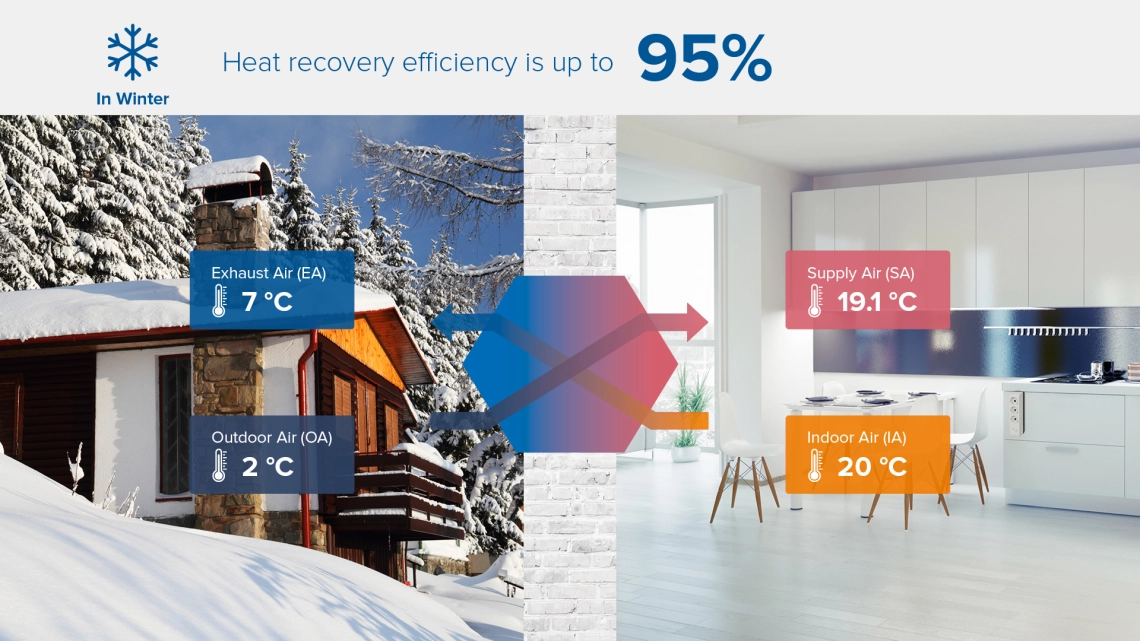

在冬季，部分室内热量被送回室内，从而大大节省了空间和空气加热的费用。

MyCond MV***I-W 热回收冬季通风方案

以上数据仅供参考。在很大程度上取决于室内空气湿度、室外湿度、房间隔热性能、隔热性能和风管长度等。



规格		单位	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
空气流量	高	立方米/^小时	1500	2000	2500	3000
	中型	立方米/^小时	1500	2000	2500	3000
	低	立方米/^小时	1000	1200	2000	2500
外部压力	高中型	帕帕	163 135	176 132	200 170	210 180
	低	帕	84	1110	140	150
焓效率，冷却	高中型	% %	66 66	62 62	61 61	60 60
	低	%	69	65	64	63
焓效率，加热	高中型	% %	70 70	71 71	70 70	69 69
	低	%	74	73	72	71
传热效率	高中型	% %	71 71	71 71	70 70	70 70
	低	%	74	74	73	73
噪音水平	高中型	分贝(A) 分贝(A)	51 49	53 51	55 52	57 54
	低	分贝(A)	46	49	50	51
电压		V	220-240 V / 1Ph / 50 Hz
耗电量		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
工作电流		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
输入功率		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
电源线		毫米²	3х1,5			3х2,5
控制电缆		毫米²	2×0.5
控制，标准			是（7天计时器）
控制（BMS），Modbus			是
风扇类型			AC风扇电机
风扇转速（送风）			3档风速调节
风扇转速（排气）			3档风速调节
绕过			是（在可调节范围内自动调节）
解冻			是（在可调节范围内自动调节）
二氧化碳控制			附加传感器（可在可调范围内进行开关控制）
故障报警输出触点			是
火灾停机			是
重量		千克	110	112	130	142
尺寸	高	毫米	1250	1250	1524	1624
	中型	毫米	1200	1200	1400	1500
	低	毫米	520	520	580	650
连接风管直径		毫米	380х230-400х320		350х273-500х350	398х285-500х350

			MV200I-W	MV400I-W	MV600I-W	MV900I-W	MV1100I-W	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
			200	400	600	900	1100	1000	1200	2000	2500
		立方米/^小时	175	375	575	800	1000	1500	2000	2500	3000
		立方米/^小时	150	350	500	680	840	1500	2000	2500	3000
	高中压	Pa Pa	75 70	87 85	98 90	125 125	147 120	84 135	110 132	140 170	150 180
	低	Pa	60	80	85	120	105	163	176	200	210
	高中	% %	55 55	57 57	59 59	55 55	57 57	69 66	65 62	64 61	63 60
	低	%	60	62	63	58	60	66	62	61	60
	高中	% %	59 59	60 60	61 61	57 57	61 61	74 70	73 71	72 70	71 69
	低	%	63	65	67	64	63	70	71	70	69
	高中	% %	70 70	69 70	70 70	68 68	69 69	74 71	74 71	73 70	73 70
	低	%	75	74	76	75	75	71	71	70	70
	高中	分贝(A) 分贝(A)	27 25	32 29	35 31	39 37	40 38	46 49	49 51	50 52	51 54
	低		22	25	25	31	33	51	53	55	57
		V	220	220	220	220	220	220	220	220	220
		W	100	150	200	585	690	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
		A	0,5	0,72	0,96	2,8	3,3	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
			23	31	36	60	79	110	112	130	142

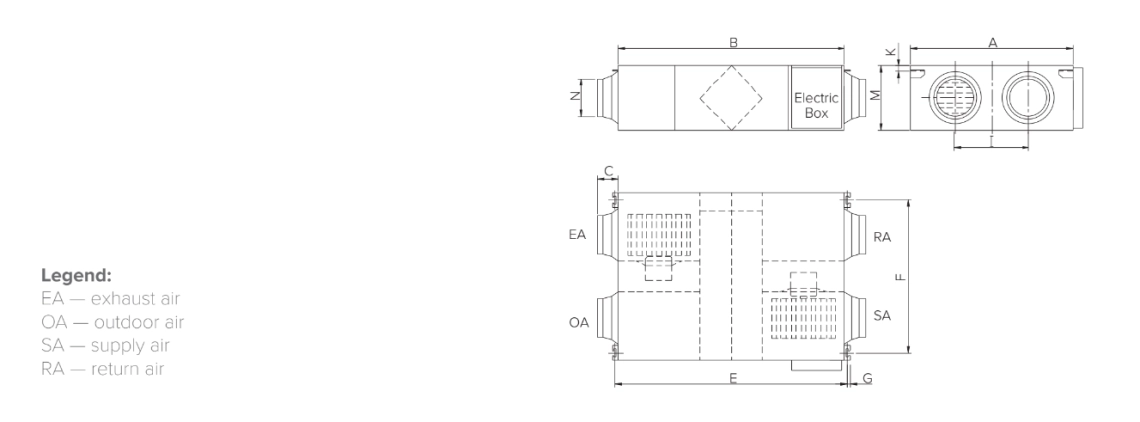

尺寸

通风机 MV200I-W - MV600I-W

型号	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

所有测量值均以毫米为单位。

MyCond MV***I-W 外形尺寸 - 1

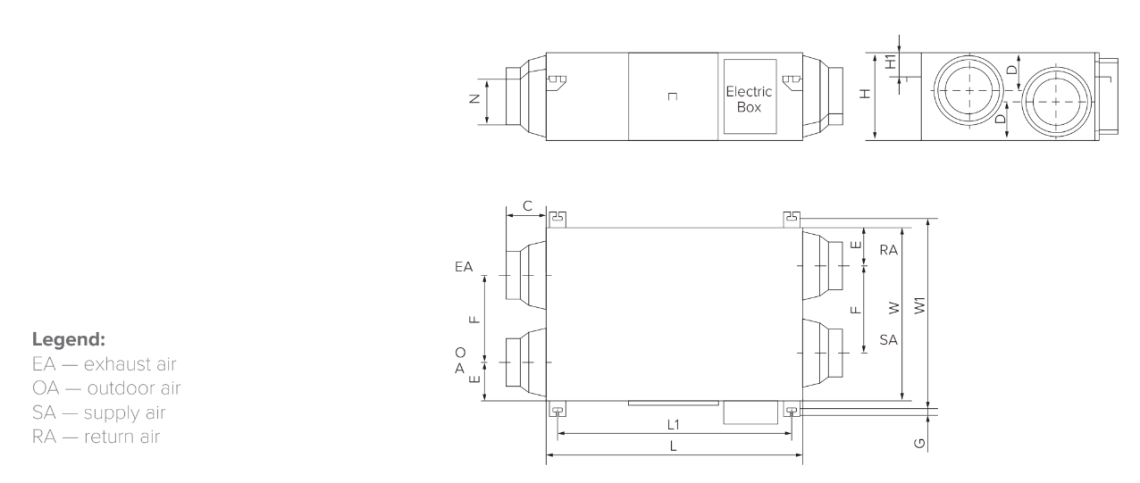

尺寸

通风机 MV900I-W - MV1100I-W

型号	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

所有测量值均以毫米为单位。

MyCond MV***I-W 外形尺寸 - 2

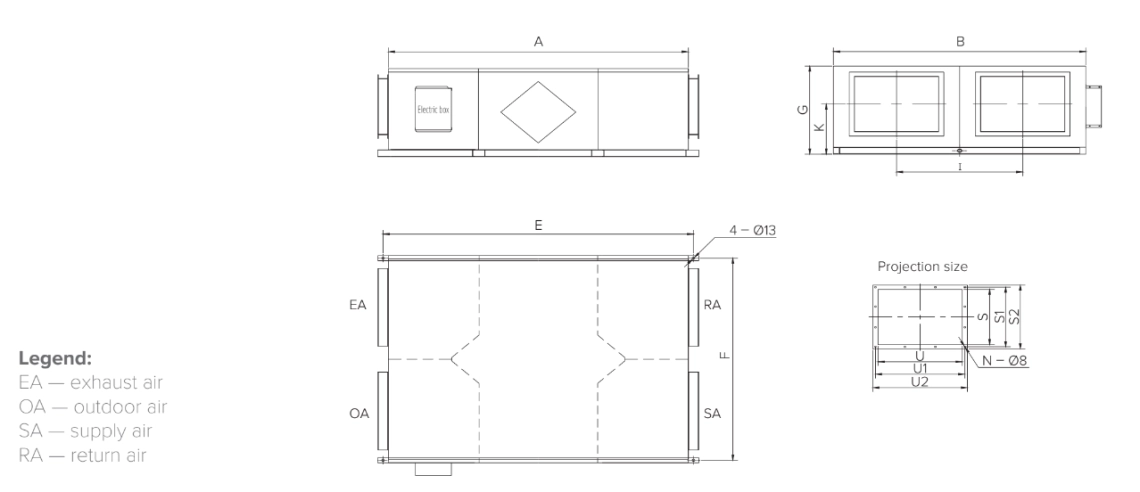

尺寸

通风机 MV1500I-W - MV3000I-W

型号	A	B	E	F	G	I	K	S	S1	S2	U	U1	U2
MV1500I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2000I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2500I-W	1560	1400	1610	1370	580	700	335	350	375	400	500	525	550
MV3000I-W	1660	1500	1710	1470	650	750	405	350	375	400	500	525	550

所有测量值均以毫米为单位。

MyCond MV***I-W 外形尺寸 - 3

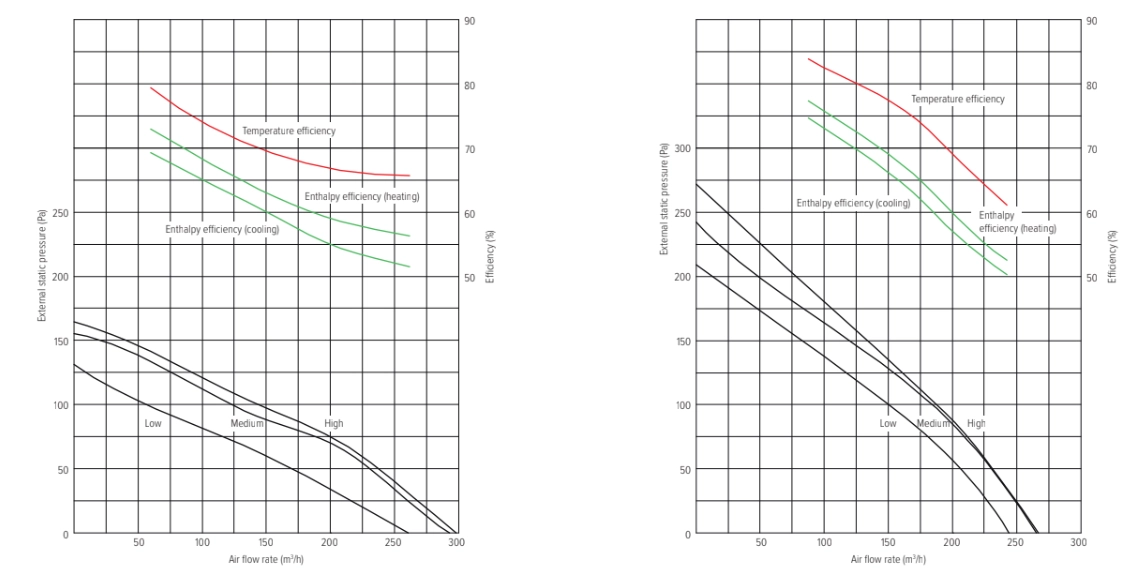

性能参数

通风机 MV200I-W / 通风机 MV400I-W

MyCond MV***I-W 压力和气流图 - 1

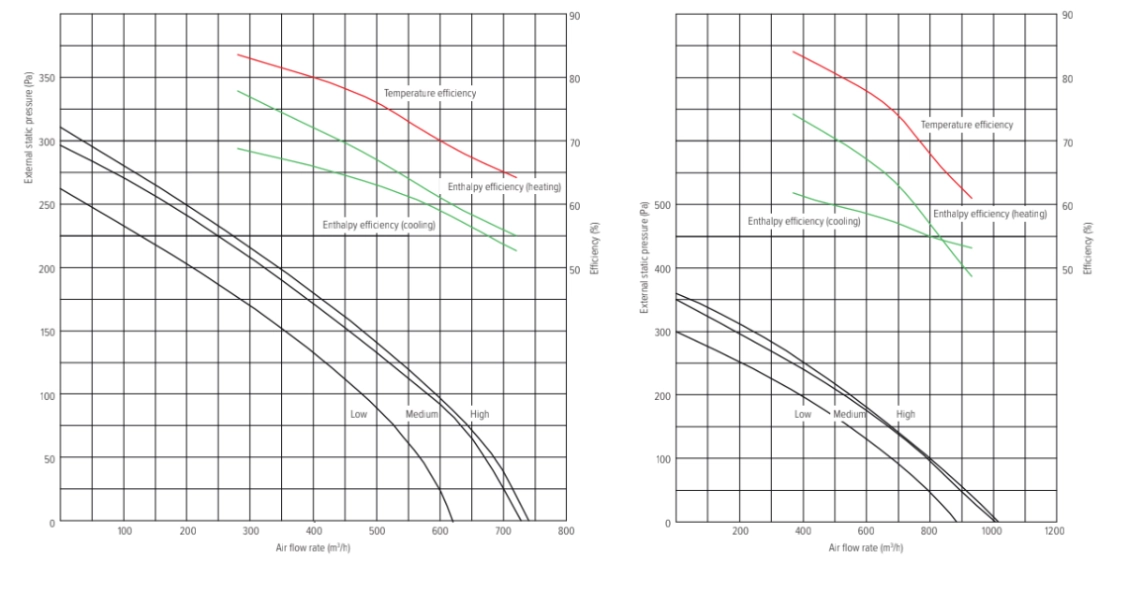

性能参数

通风机 MV600I-W / 通风机 MV900I-W

MyCond MV***I-W 压力和气流图 - 2

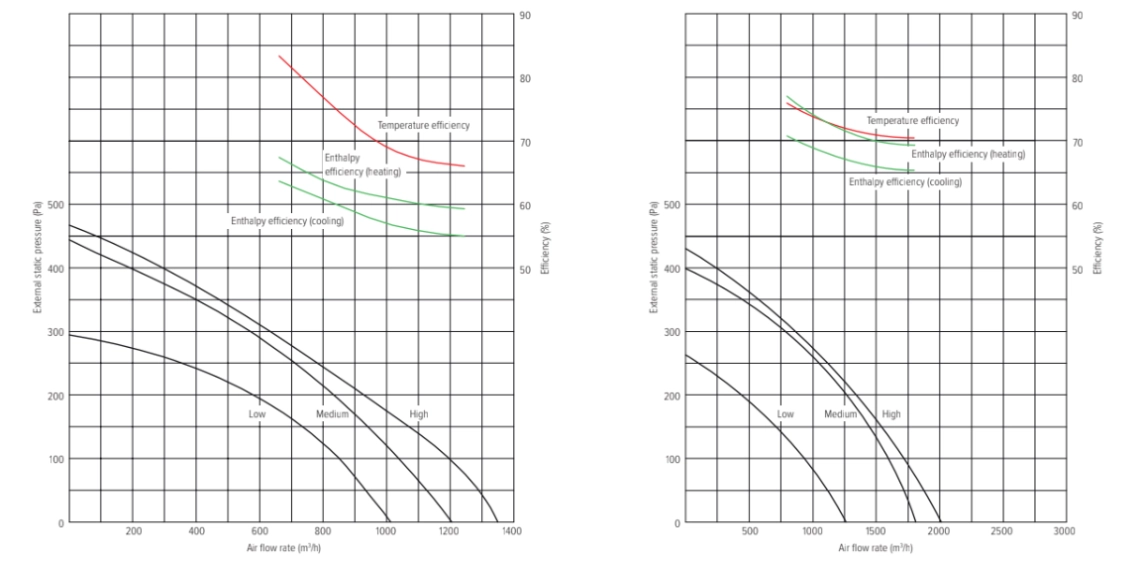

性能参数

通风机 MV1100I-W / 通风机 MV1500I-W

MyCond MV***I-W 压力和气流图 - 3

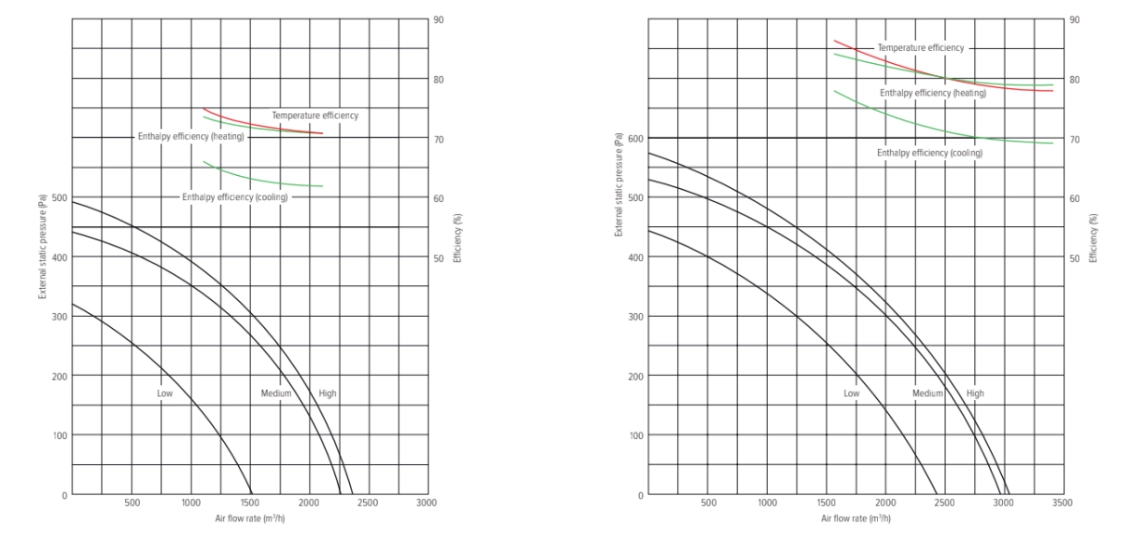

性能参数

通风机 MV2000I-W / 通风机 MV2500I-W

MyCond MV***I-W 压力和气流图 - 4

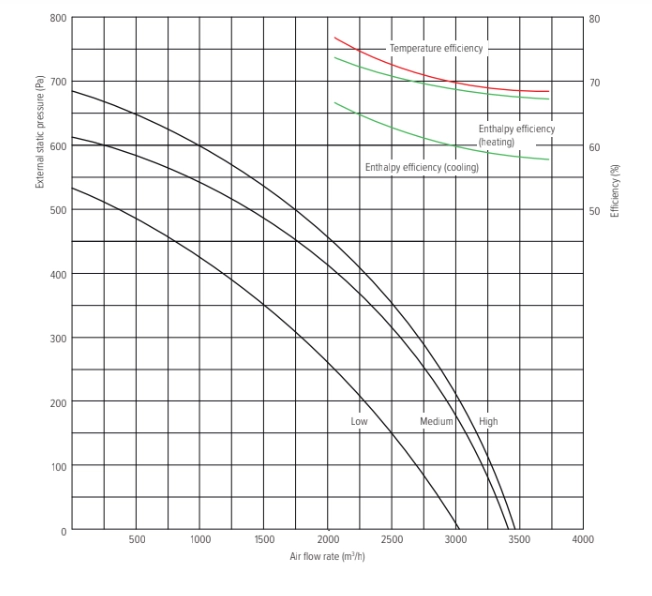

性能参数

通风机 MV3000I-W

MyCond MV***I-W 压力和气流图 - 5
