能源回收通风设备 MVS***-DW 系列

节能通风装置设计用于将经过过滤和加热的新鲜空气

空气流速： 300 ...2600 立方米/小时

能源回收通风设备 MVS***-DW 系列

Mycond MVS***-DW 能量回收通风机采用效率更高的直流无刷电机，耗电量最多可降低 70%，从而大大节省了能源。

Mycond MVS***-DW

energy recovery ventilator

高效通风

该设备向室内提供新鲜空气，
，同时将室内的陈旧空气排出室外，
，让您享受舒适的自然环境。

高效能源回收

在通风过程中，内置的高效
热交换器可从
排出的空气中回收 70% 以上的能量，用于加热吸入的新鲜空气。

完美的静音设计

该设备外观时尚，机身采用整齐的
。
的微孔消声结构和
的出色空气动力学特性，使任何运行噪音都能得到完美的抑制。

空气过滤和净化

设备内部精心设计的空气过滤器能有效地
，去除进气中的任何污染物
，为您提供清新洁净的空气。

旁通功能

旁通功能可在适当的气候条件下实现自然通风
，
，从而延长热
交换器的使用寿命。此外，该模式还可在春秋季使用自由冷却模式，在冬季使用热
交换器除霜。

气浮设计，易于维护

热交换器通过模制导轨连接，并用特殊的软质致密填料密封。因此，它可以用手拆卸，易于维护，同时将新风和排风完全分开，避免交叉污染。

整体性能：

无刷直流风扇电机
新风供应（600 至 2600 立方米/^小时）
热量回收：高达 75
湿气回收：高达 65
空气过滤和净化
运行安静可靠

设备具有以下标准功能

风速控制（10 档）
四个集成温度传感器
换热器防冻保护
自由冷却系统
智能换热器除霜系统
外部电加热器控制
每周定时器
可与楼宇管理系统集成

特点

空气流量范围为 200 至 2000 立方米/^小时
能量回收
横流式热交换器
运行安静，直流电机
新型铝包过滤器
天花板安装简便
旁通功能
高 ESP 设计

* 可选配

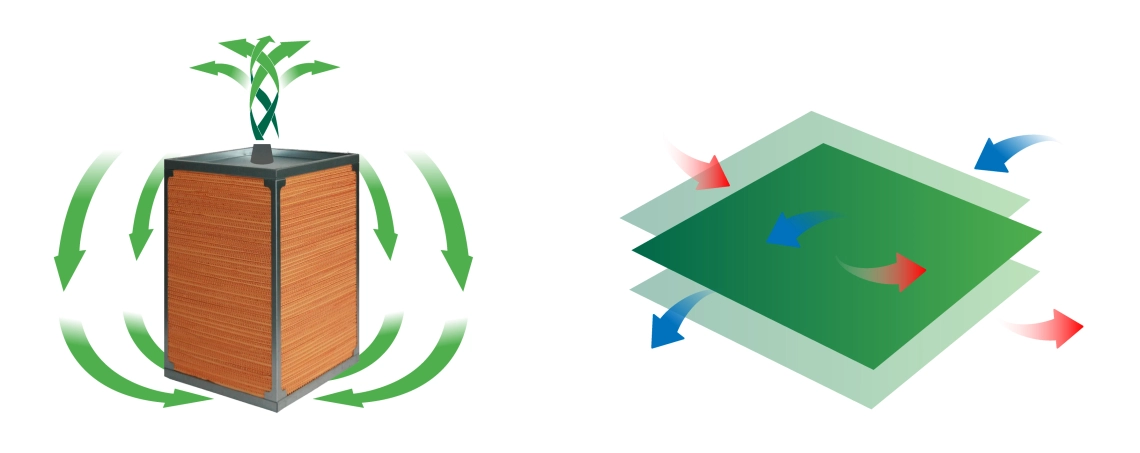

第三代焓交换器效率更高

第三代焓交换器采用最新的纳米纤维结构，确保效率更高。此款房车内置横流式热交换器，冬季热回收效率高达 82%，新风与排风之间的湿度交换余量使室内温湿度舒适。

The 3rd generation enthalpy exchanger

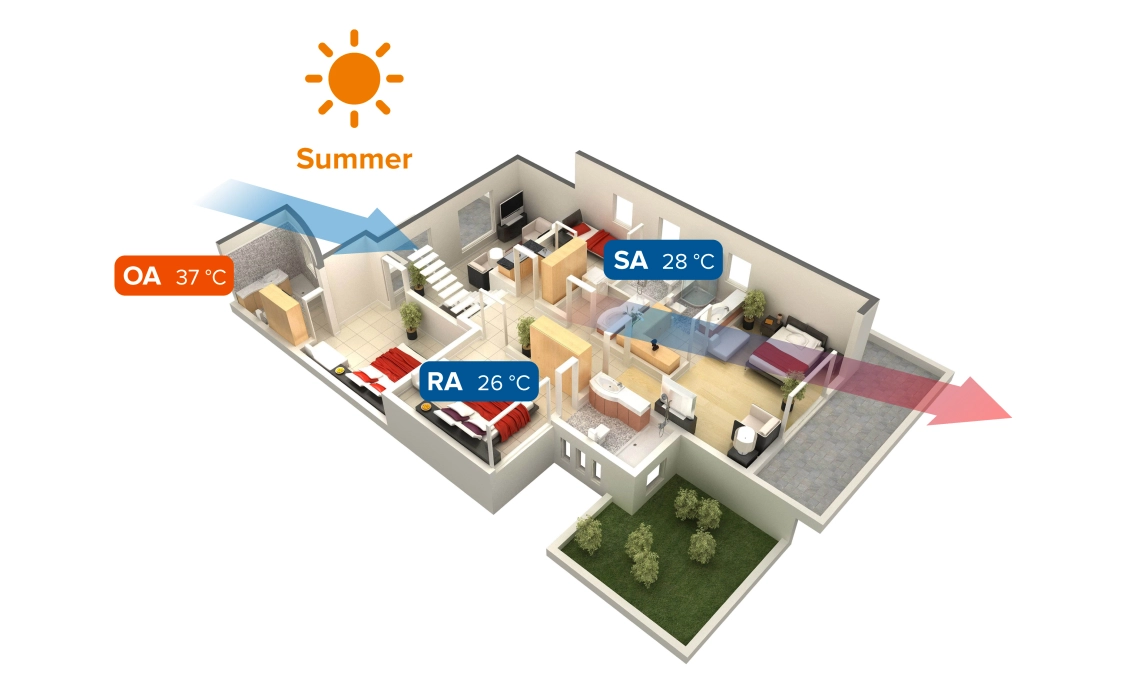

夏季，热回收系统可将室外的部分热量送回室外，从而节省空调电能。

In summer

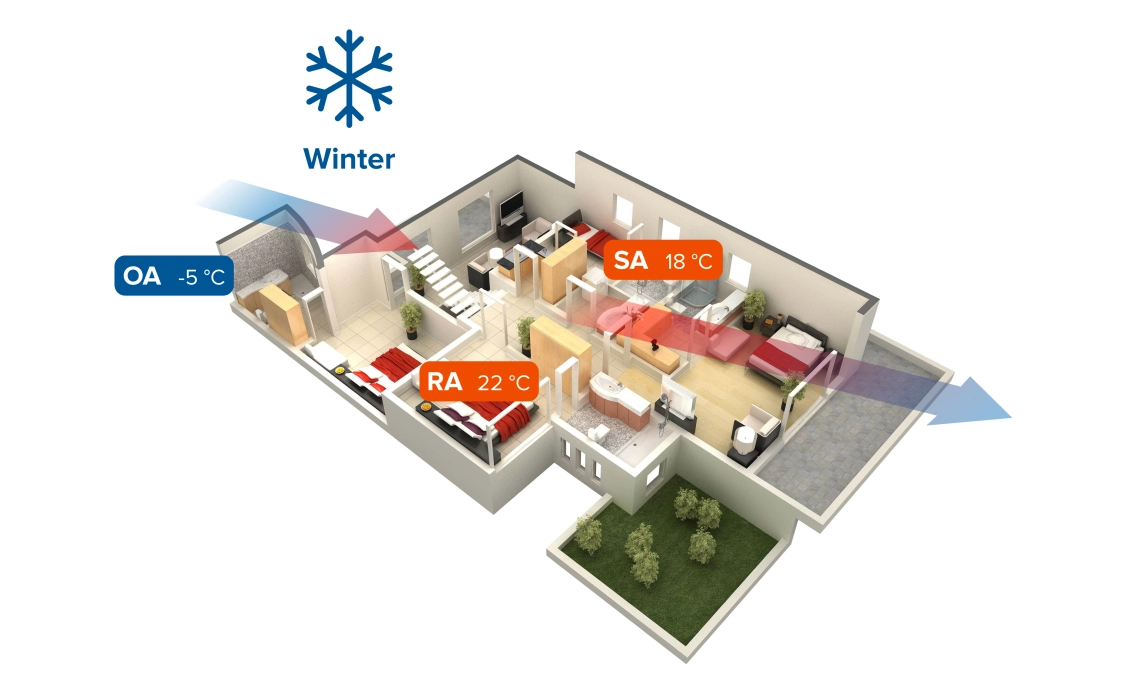

在冬季，部分室内热量被送回室内，大大节省了空间和空气加热的费用。

In winter

以上数据仅供参考。这在很大程度上取决于室内空气湿度、室外湿度、房间隔热性能、隔热性能和风管长度等。

规格	单位	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
空气流量	立方米/^小时	300	400	600	800	1000	1300	1500	2000	2600
外部压力	Pa	85	88	97	100	86	90	72	77	81
焓效率，冷却	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
焓效率，加热	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
传热效率	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
噪音水平	分贝(A)	34.5	37.5	39	41	42	43	50	51.5	53
电压		220-240 伏/1 相/50 赫兹
输入功率	W	80	116	162	290	327	424	700	724	848
电力电缆	^平方毫米	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
控制电缆	^毫米2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5
控制，标准		是（7 天时钟）
控制（BMS），Modbus		有
风扇类型		BLDC 风扇电机
风扇转速（送风）		10 档风扇控制
风速（排风）		10 档风扇控制
旁路		有（在可调节范围内自动）
除霜		是（在可调节范围内自动）
^二氧化碳控制		附加传感器（在可调节范围内进行开/关控制）
故障报警输出触点		有	是	是	是	是	是	是	是	是
火灾关闭		是	是	是	是	是	是	是	是	是
重量	公斤	25	31	34	53	61	71	106	122	142
尺寸长x宽x高	毫米	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
连接管道直径	毫米	150	150	200	250	250	250	650×280	650×280	650×280

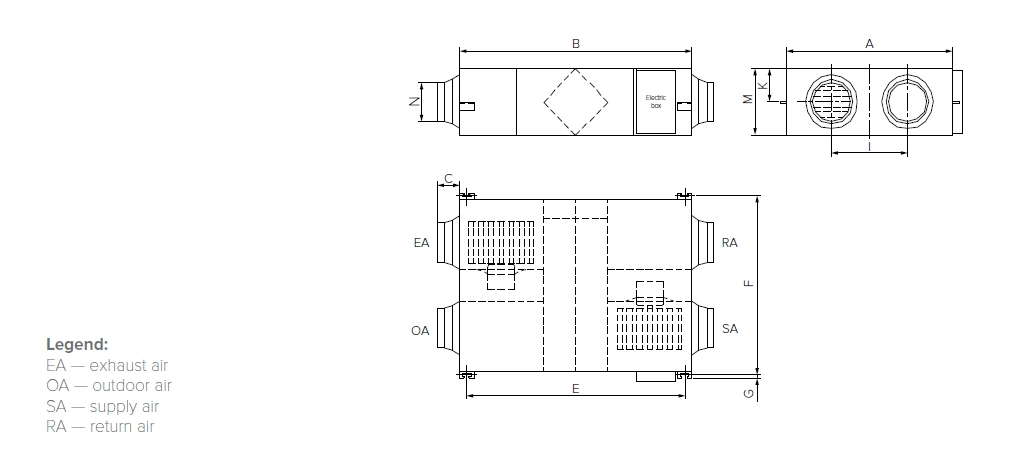

尺寸

通风机 MVS400-DW - MVS500-DW

Модель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MVS400-DW – MVS500-DW

尺寸

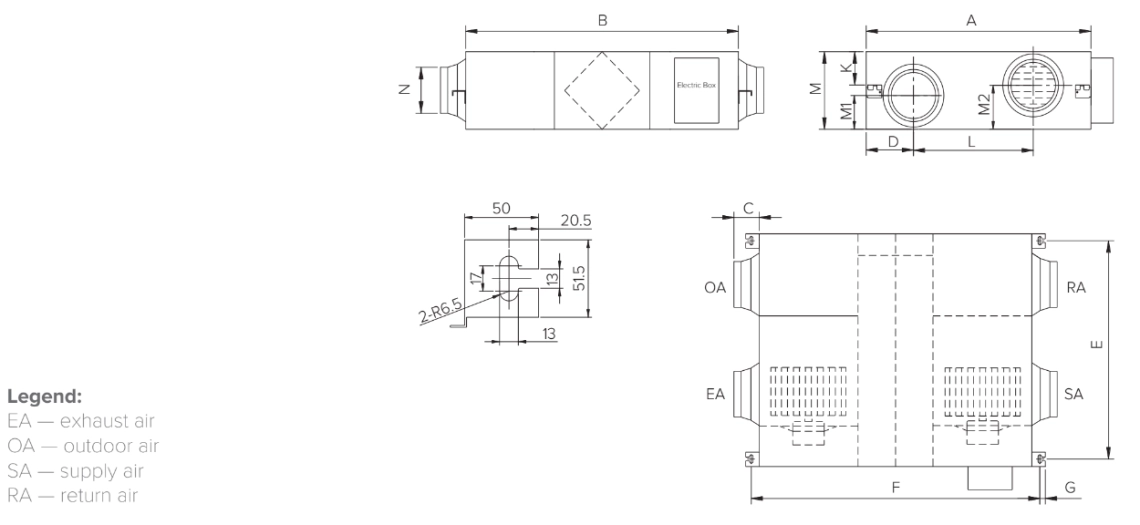

通风机 MVS700-DW - MVS1100-DW

型号	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242

所有尺寸均以毫米为单位。

MVS700-DW – MVS1100-DW

尺寸

通风装置 MVS1400-DW

型号	A	B	C	D	E	F	G	L	K	M	M1	M2	N
MVS1400-DW	1243	1193	85	241	1172.5	1248	20.5	629.5	133	388	191	241	Ø242

所有尺寸均以毫米为单位。

MVS1400-DW

尺寸

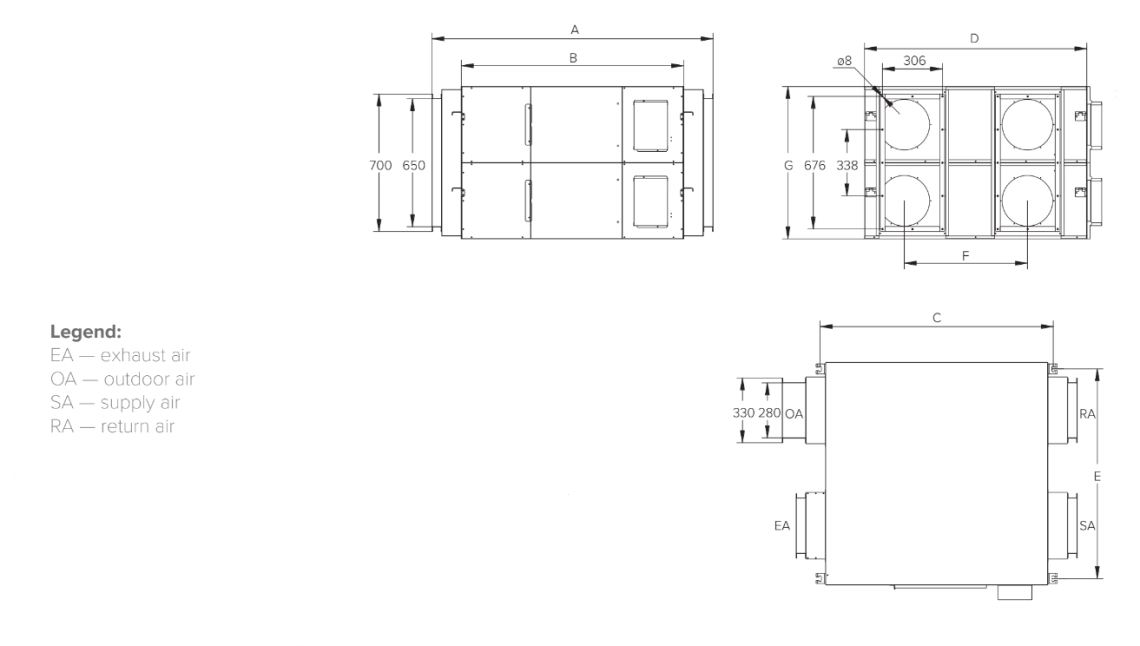

通风机 MVS1600-DW - MVS2800-DW

型号	A	B	C	D	E	F	G	H	L
MVS1600-DW	1434	1134	1189	884	818	378	776	650	280
MVS2200-DW	1434	1134	1189	1134	1068	628	776	650	280
MVS2800-DW	1493	1193	1248	1243	1173	629.5	776	650	280

所有测量值均以毫米为单位。

mycond-image-9

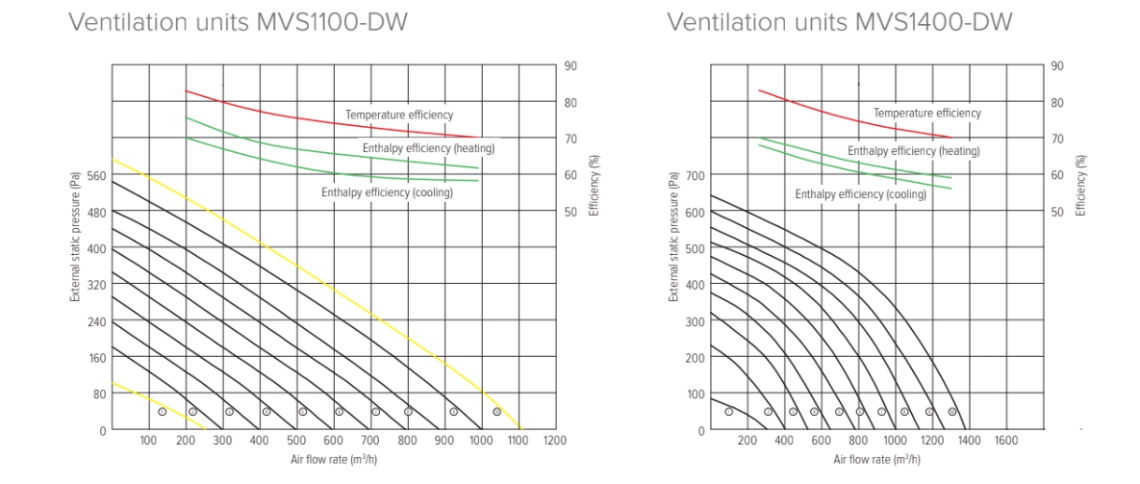

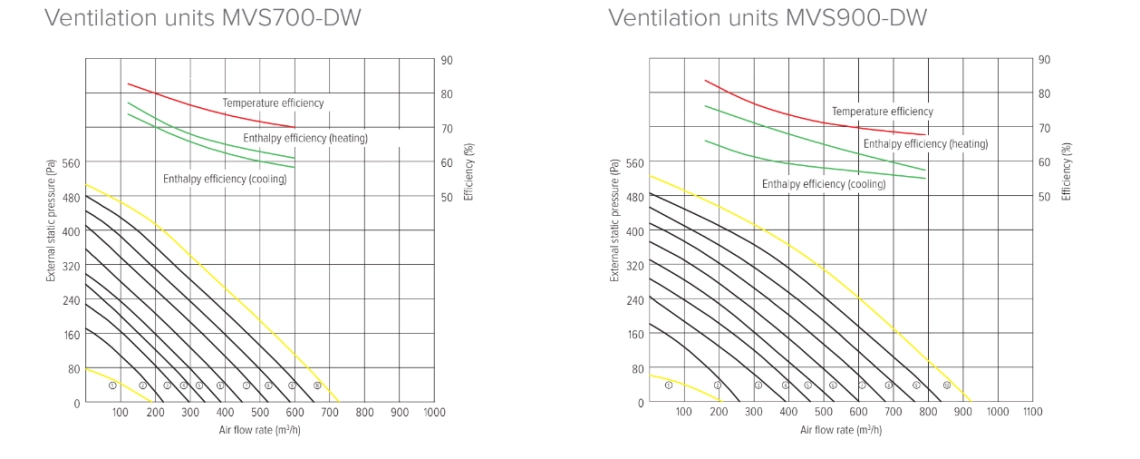

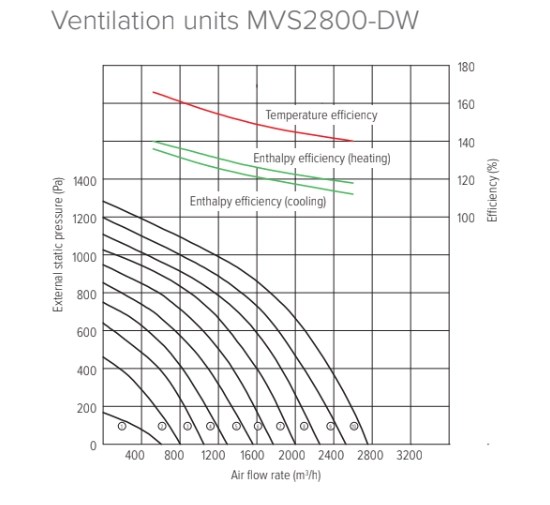

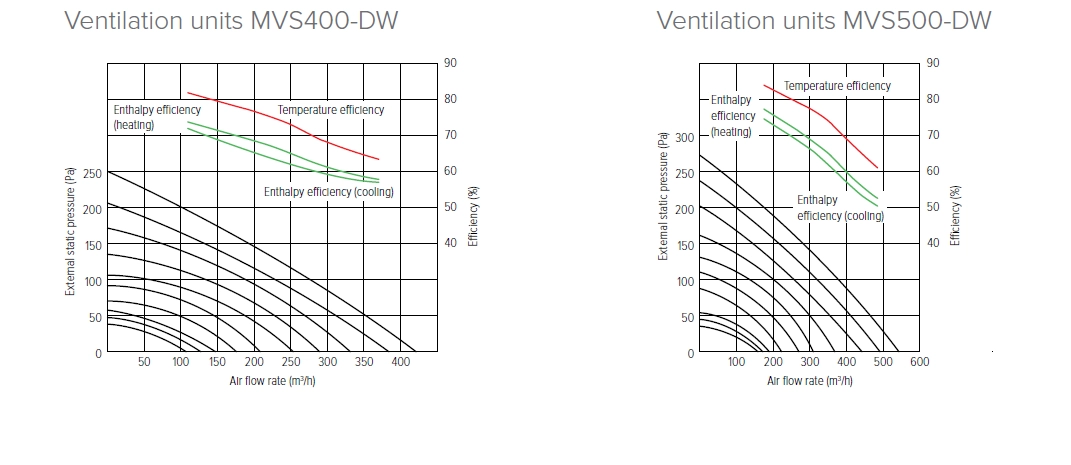

性能参数

Perfomance parameters_1

性能参数

Perfomance parameters_2

性能参数

Perfomance parameters_3

性能参数

Perfomance parameters_4

性能参数

Perfomance parameters_5
