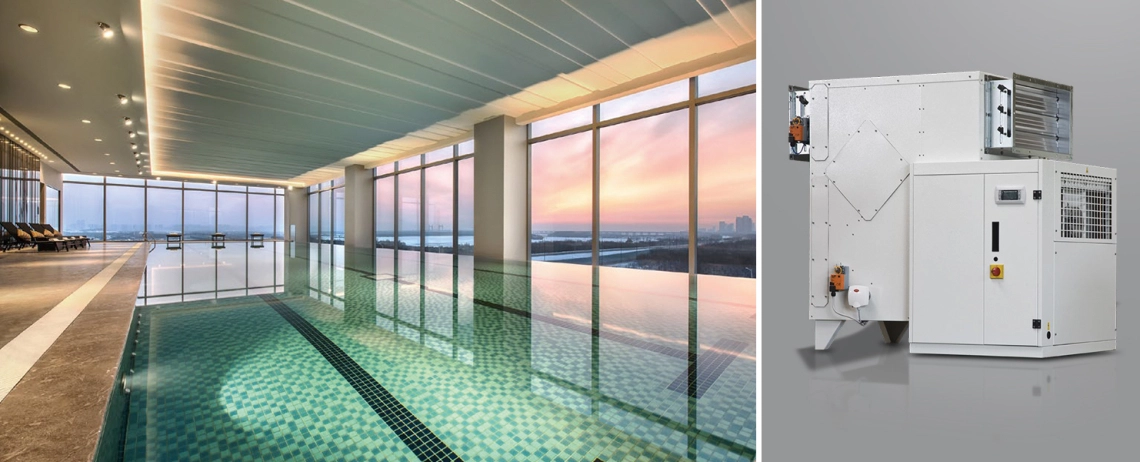

泳池空气除湿机 MSTR / MSPR 系列

高效空气除湿机 MSTR / MSPR 设计用于全面控制屋顶游泳池和腐蚀性环境中的温度、湿度、热回收和环境空气调节。

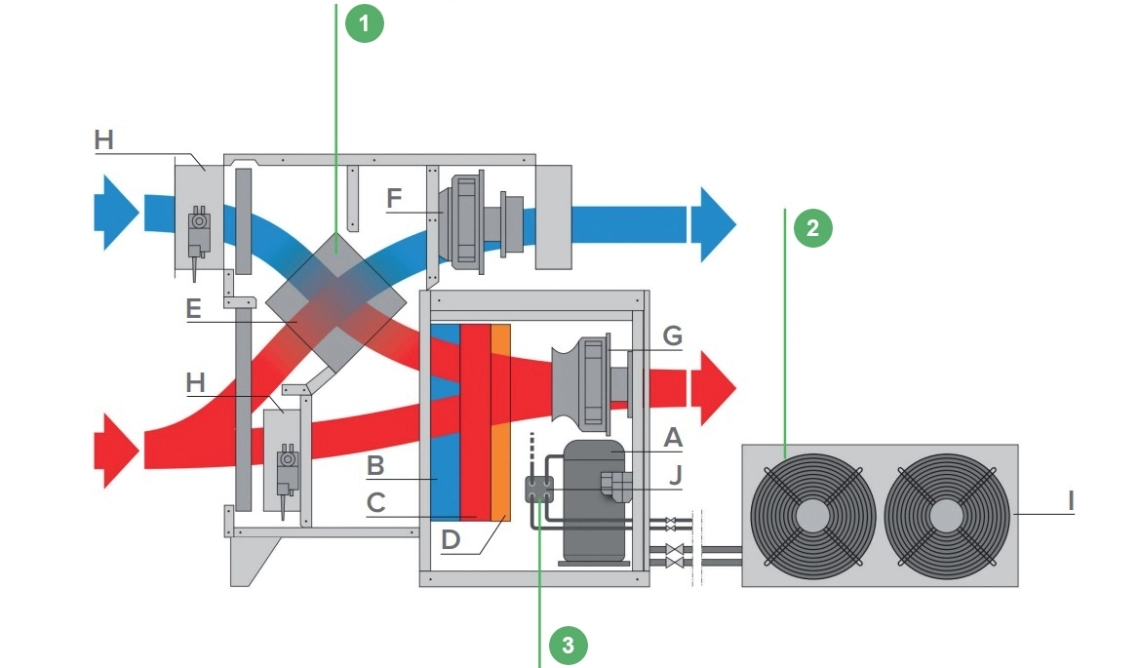

原理图

图例

• A - 压缩机
• B - 蒸发器
• C - 冷凝器
• D - 辅助加热/冷却热交换器（按需提供）
• E - 混流板式热交换器
• F - 排气 EC 风机
• G - EC 送风机
• H - 电动阀
• I - 远程冷凝器（在 MSTR 型中）
• J - 减温器（按需提供）

MSPR / MSTR 设备是游泳池的理想选择，不仅需要除湿，还必须在不向室外散热的情况下更新室内空气。MSPR / MSTR 系列设备适用于需要调节湿度和/或防止冷凝现象的小型、中型和大型游泳池，即使在 24 小时运行的情况下也需要持续的空气交换。高效换热器可保证高达 80% 的效率，其结构尤其适用于存在氯等腐蚀性物质的环境。

参数：

• 除湿能力范围为 100 升/天 4650 升/天
• 空气流量从 900^立方米/小时到 35000 立方米/^小时不等
• 安装在杂物间
• 镀锌钢板，内外涂漆
• 带保护涂层的翅片式热交换器，适用于腐蚀性环境
• 混流式换热器采用带保护涂层的铝翅片
• 防氯电子元件
• 不锈钢排水盘
• 电子变频离心风机
• 游泳池水除热器（可按需提供）

MSPR/MSTR 系列仅使用内置变频器的 EC 径向风机，能效极高。迈康德开发了先进的调节软件，用于设置、测量和控制 MSPR/MSTR 除湿机的空气流量，消除了因管道压降计算错误而产生的任何问题，从而使除湿机的安装和系统调试极其简单快捷，减少了安装时间和成本。这些设备专为连接刚性管道而设计。该系列共有 20 个型号，从 100 升/天、900 立方米/^小时到 4.600 升/天、35.000 立方米/^小时不等。

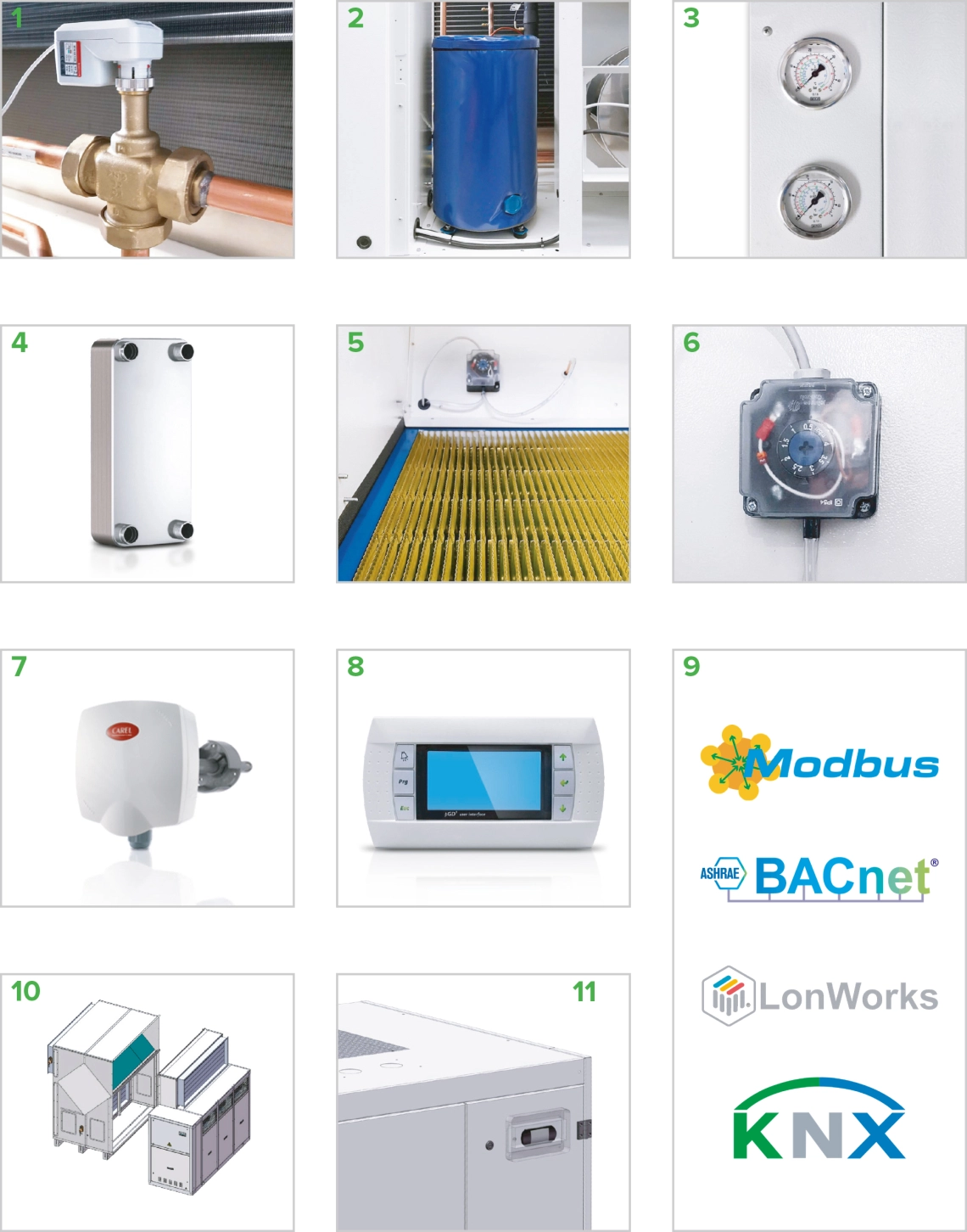

选项

• G4 或 F7 过滤器
• 带调节三通阀的水盘管*(1)

1. 仅加热
2. 仅加热，超大
3. 冷却/加热
4. 冷却/加热，超大

*3, 4 包括冷凝水盘和隔热材料。

* 可以只安装一个水盘管；对于 0300 以下的尺寸，可安装开/关三通阀。

• 自由冷却套件：当外部空气温度低于内部空气温度时，可使用外部空气进行冷却。
• 静音型（2）
• 软启动
• 压力计 (3)
• 热气除霜（空气温度低于 8°C 时必须使用）
• 用于工业用水或泳池水的减温器 (4)
• ACF：自动控制流量；可直接在显示屏上选择空气流量，并在过滤器导致压力下降变化的情况下保持流量不变。(5)
• 脏污过滤器传感器 (6)
• 用于管道安装的温湿度探头 (7)

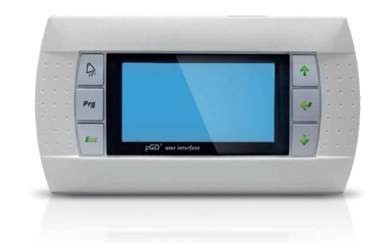

• 远程用户终端，包括 20 米电缆 (8)
• 额外的隔热材料，厚度为 20 毫米或 40 毫米
• BMS 串行板 (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• 以太网 ™ 接口卡，可用协议：SNMP v1 和 v2c、BACnet / IP、BACnet 以太网和 Modbus TCP / IP
• 两件式版本 (10)
• 室外安装版本 (11)
• 用于 0-10 V 加湿器控制的触点（MYCOND 不提供加湿器）

特殊应用选件

• 用于腐蚀性环境的特殊线圈
• AISI 316L 不锈钢面板
• 电源 60 赫兹
• 技术水冷凝器
• 电加热器
• 泳池水冷凝器

季节运行模式

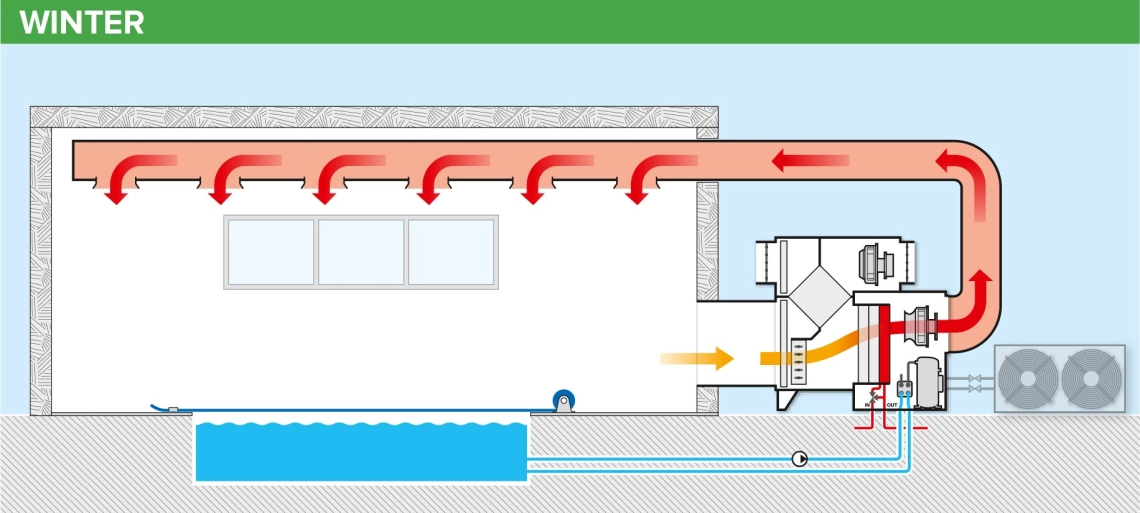

冬季：启动，无人员，泳池有盖，使用热水盘管加热。
压缩机：关闭
热水盘管：开（可选）
减温器：关闭（可选）
远程冷凝器：关闭（MSPR 型号）
外部空气：关闭

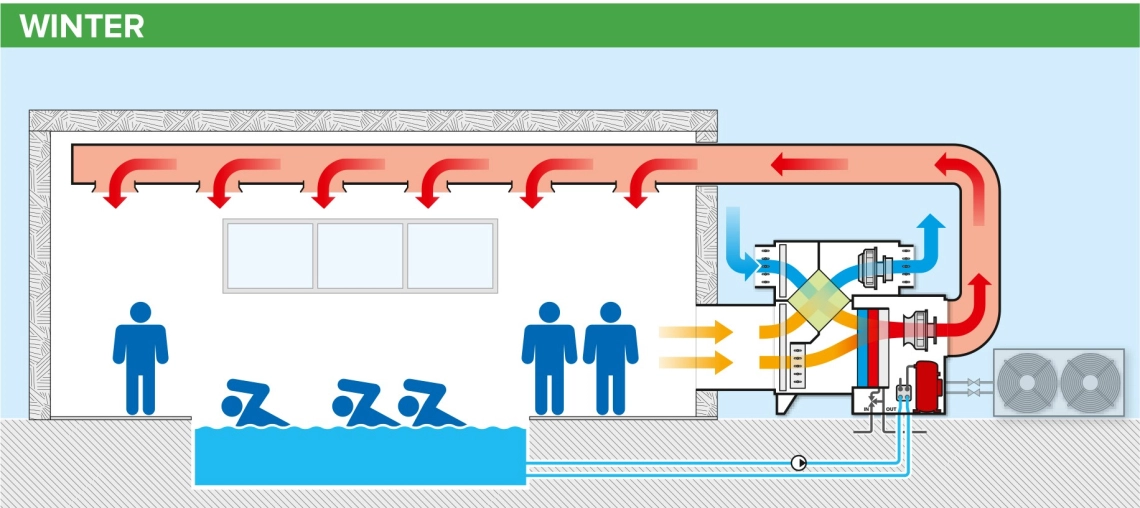

冬季： 正常运行，水池打开，除湿。
压缩机：ON
热水盘管：关闭（可选）
减温器：关闭 （可选）
远程冷凝器：关闭 （MSPR 型号）
外部空气：开

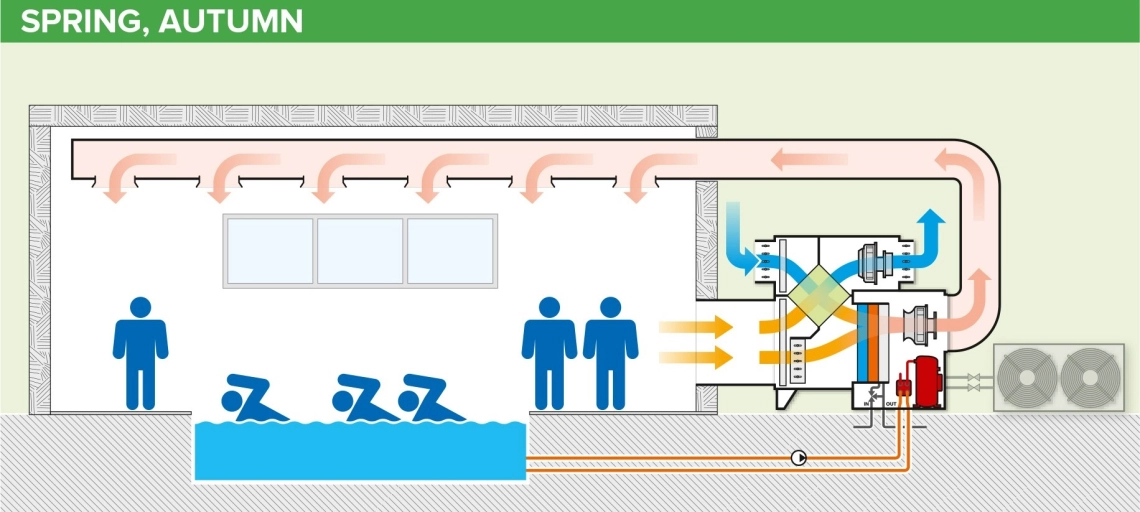

春季、秋季： 正常运行，水池打开，通过热回收（减温器）除湿
可用自由冷却运行模式（可选）。
压缩机：ON
热水盘管：关闭（可选）
减温器： 开（可选）
远程冷凝器：关闭（MSPR 型号）
外部空气：开启

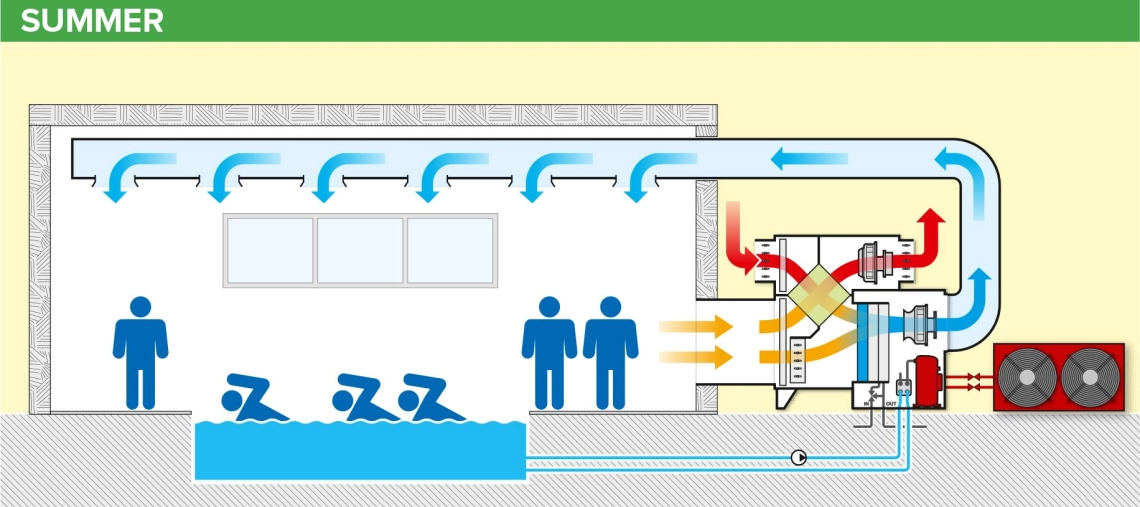

夏季： 正常运行，水池打开，除湿和冷却（远程冷凝器）
压缩机：打开
热水盘管：关闭（可选）
减温器： 关闭（可选）
远程冷凝器：ON （MSPR 型号）
外部空气：开启

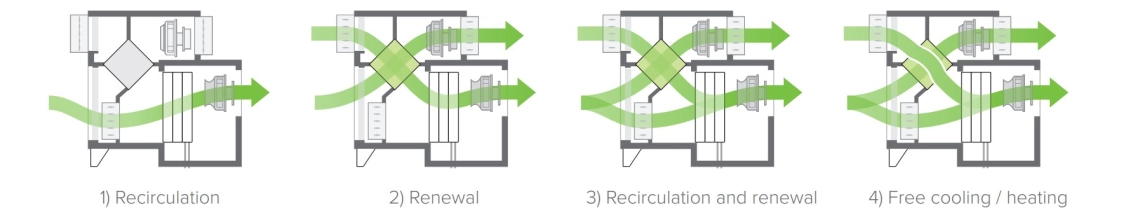

气流：

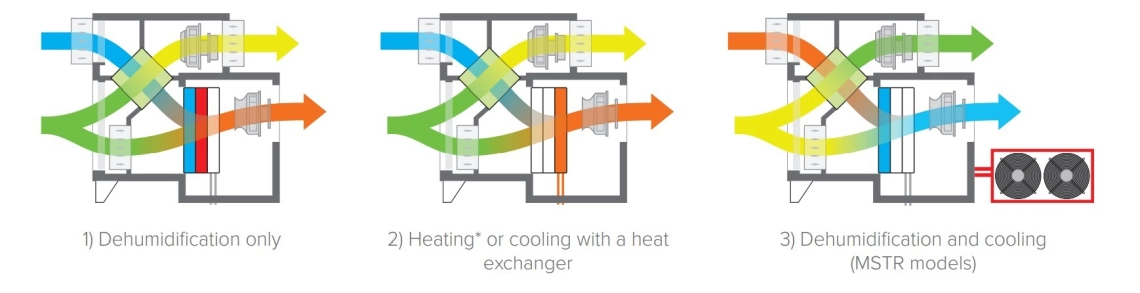

运行模式：

* 如需选配电加热器，请联系制造商的销售办事处。

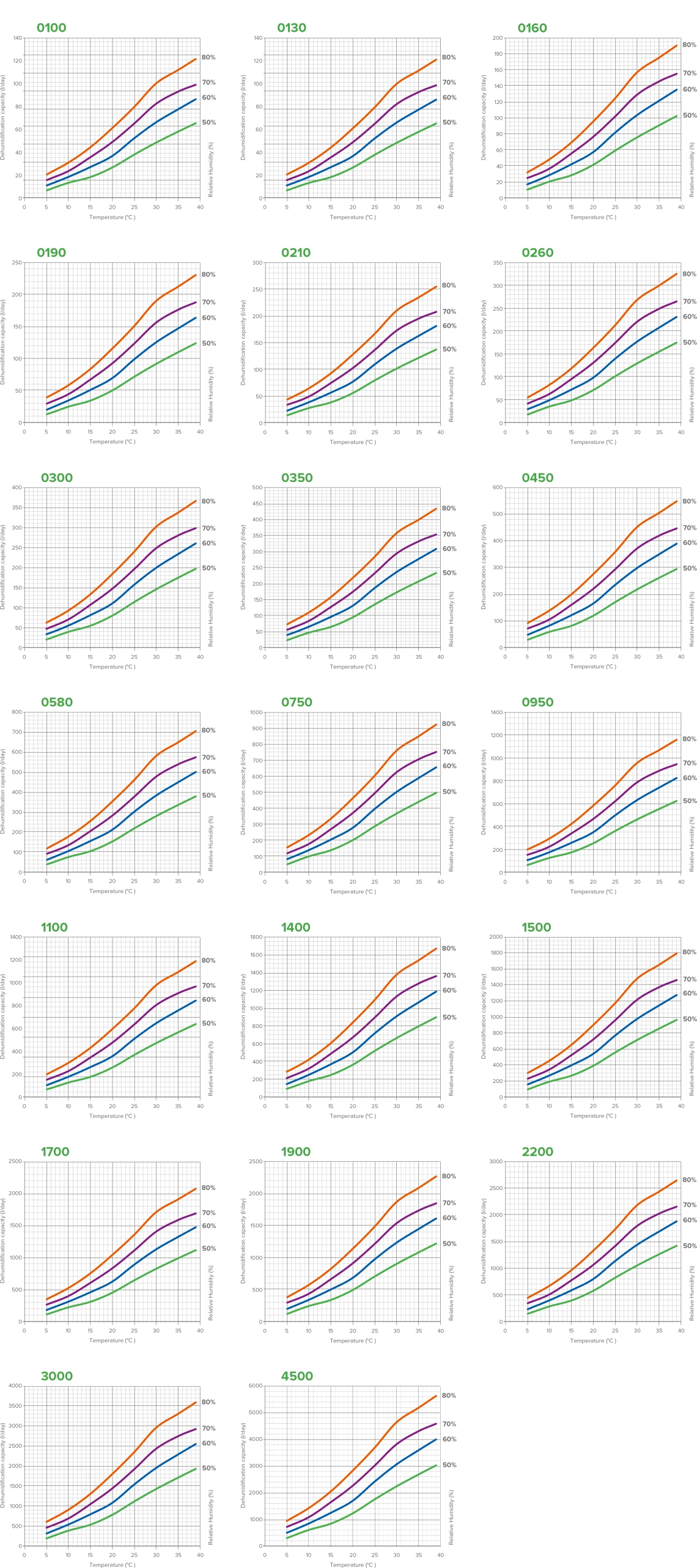

性能图

1.入口空气：30°C - 80% 相对湿度；入口/出口水：80/70°C；室外空气：30°C - 50% RH；100% 再循环。
2.室内空气：26°C - 60% 相对湿度；室外空气：-5°C - 80% 相对湿度。

注
MSTR - 标准（工业）型
MSPR - 池水型
