正面出风室外机 MRF S

完美的紧凑型解决方案

冷却能力 12.10 ... 31.50 千瓦

MRF S 系统的优势

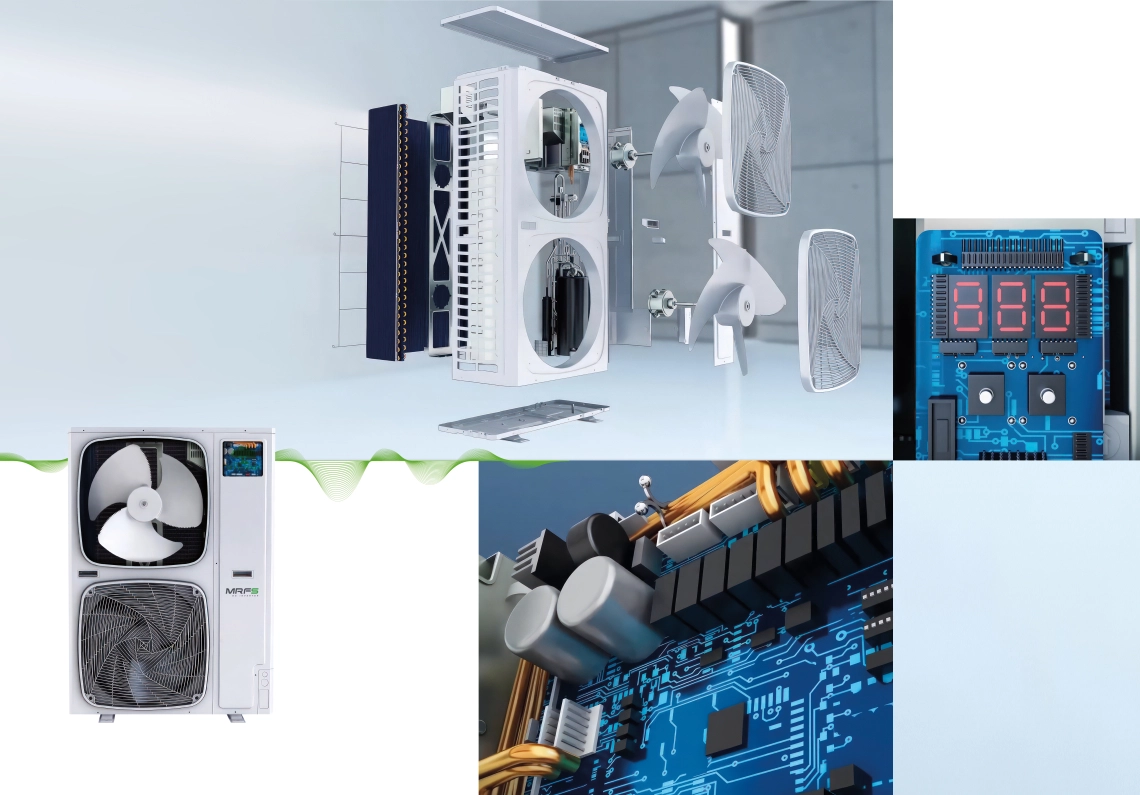

自诊断功能 可让您快速、轻松地检测可能出现的系统故障。电路板上有一个三位数显示屏和按钮，可直接启动快速冷却模式并检查系统。

特殊的外壳结构可改善印刷电路板的冷却效果。"特殊外壳结构

mrf s

新型空气动力风扇550 毫米超大直径航空螺旋风扇，噪音降低 3 分贝（A）。
扩大的进气通道和螺旋形出气通道。气流方向与格栅方向一致，可降低 2-4 dB(A)。
自动降噪功能。由 PCB 设置的夜间模式可降低 8 dB(A)。

先进技术

领先技术（4-6 马力）

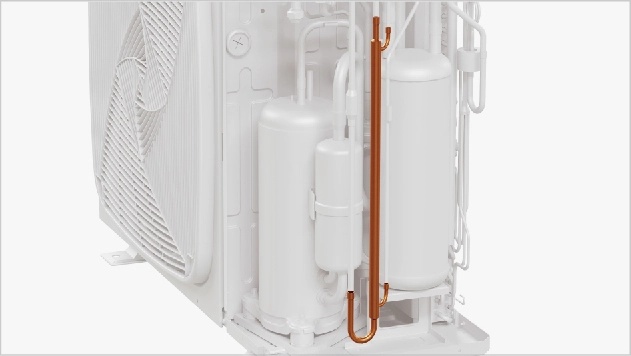

两级超冷循环技术，机组效率提高 9%。(双风扇）
最大限度地利用 30°C 的过冷度，使机组制冷量增加 46%。

Leadership in technology

增焓补气，实现机组强劲制热能力

以制热循环为例，当环境温度较低时，室外机的热交换能力受到抑制。减少压缩机回气量，增加室内机热交换器制热循环中的制冷剂量，从而提高制热能力。

高 EER 和 COP（8/10/12HP）

提高能源效率。

直流风扇和风扇电机

直流变频风扇电机在部分负荷运行时效率更高

16 级速度控制；特别是在低速运行时效率更高
与交流电机相比，效率提高 45%，输入功率大幅降低

大直径风扇

570mm大直径风扇，风量更大，效率更高(8/10/12HP)

配置升级，性能升级（8/10/12HP 侧出风）

室外机容量更大，应用更灵活。

室内机和室外机自清洁

室内机与室外机清洗模式不停转换，充分利用 ODU 余热对 IDU 进行除霜。同时，IDU 利用 ODU 的余热对热交换器进行除霜，干燥冷凝水，有效防止霉菌滋生。

MRF S 系统的能效

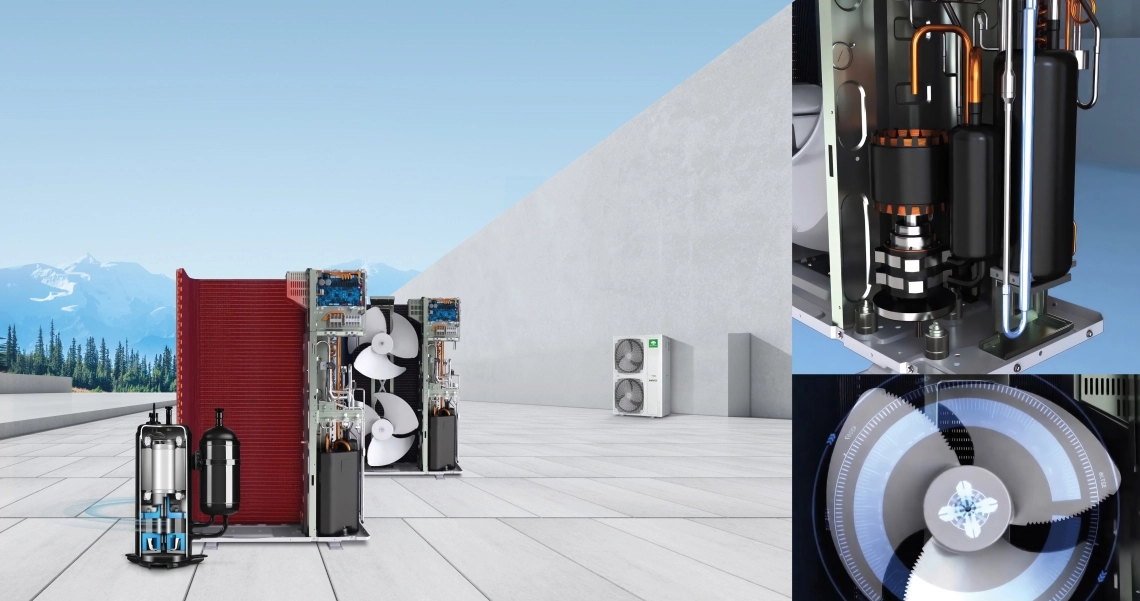

双旋转直流压缩机

迈康德提供直流变频压缩机，能耗降低 5%（14 kW 型号）。直流风扇电机和 550 毫米大风扇，耗电量增加 38%，风量增加 8%。更大的热交换器。热交换面积增加 10%。

根据热交换效率和系统容量启动智能除霜程序。因此，即使在冬季，也能最大限度地减少温度波动，确保舒适的环境。

新型风扇设计具有良好的动态平衡，系统运行稳定、振动小、噪音低、效率高。部分负荷运行时效率更高。

低噪音

夜间静音运行功能噪音可降至 45dB(A)。

新型直流变频双旋转压缩机

扭矩变化小，动态平衡好，系统运行稳定，振动小，噪音低，效率高
部分负荷运行时效率更高

超级舒适

新型空气动力风扇 550 毫米超大直径航空螺旋风扇，降低噪音 3dB(A)。
加大进风口和螺旋出风口气流方向与格栅方向一致，降低噪音 2-4 dB(A)
自动降噪程序夜间模式由 PCB 设置，可降低 8dB(A)。

低噪音运行

直流变频压缩机，运行平稳，无需频繁启动压缩机，有效降低室外噪音
矢量变频控制，控制更精确
直流风扇电机，电机支架采用非共振结构，确保电机运行平稳，降低运行噪音
大直径风机，根据航空静音原理设计

安装简便

紧凑型侧排风设计，容量大，占地面积小 / 占地面积小，仅 0.42 平方米，可减少 43% 的占地面积。

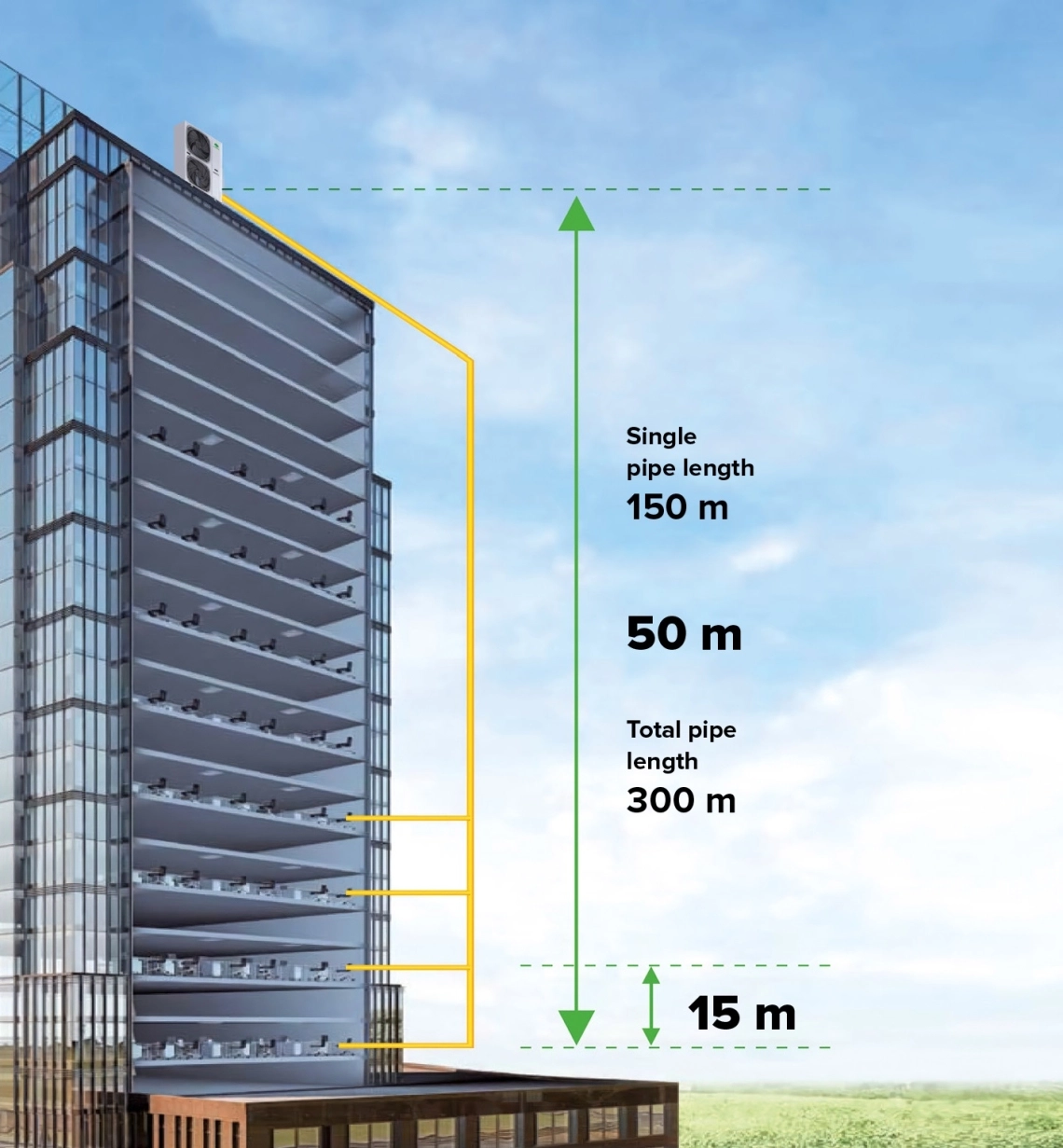

管道长度长，增加高度落差

管道总长：300 米
单管长度最大150 m*1
从 ODU 到第一支管110 m
从第一个分支到最远的 IDU 单元：40 m
高度落差：50 米（上方的 ODU）/40 米（下方的 ODU）
室内单元之间的高度落差：15 米

*1 有关个性化设计，请联系当地经销商。

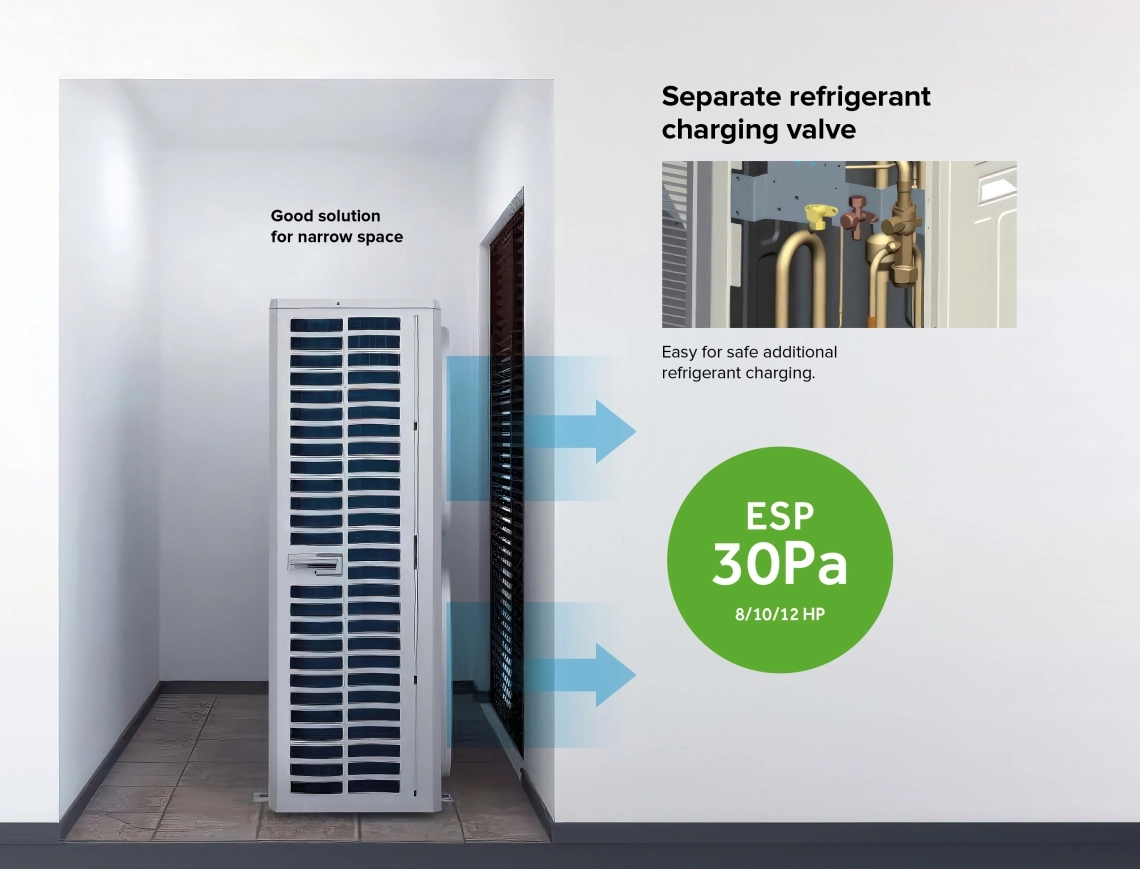

紧凑型侧出风设计

室外机尺寸小巧，可最大限度地将地面空间用于其他用途，如办公室、商业区或住宅区。这有助于提高建筑物的功能性。

1ph/220 240 伏/50（60）赫兹

3ph/380 400 伏/50（60）赫兹

规格		单位	规格。单相机组			规格。三相机组
			MOS-04X1EV2AD	MOS-05X1EV2AD	MOS-06X1EV2AD	MOS-04X1EW2AD	MOS-05X1EW2AD	MOS-06X1EW2AD
	功率等级	HP	4	5	6	4	5	6
容量^[1］	制冷量	千瓦	12,10	14,00	15,50	12,10	14,00	15,50
	供暖	千瓦	12,10	14,00	15,50	12,10	14,00	15,50
	电源	电压/频率	1/220~240/50(60)	1/220~240/50(60)	1/220~240/50(60)	3/380~400/50(60)	3/380~400/50(60)	3/380~400/50(60)
	额定输入功率 - 制冷	千瓦	3,61	4,33	5,17	3,61	4,33	5,17
	最大输入电流 - 冷却	A	34,10	35,50	36,90	11,40	11,90	12,90
	额定输入功率 - 加热	千瓦	3,23	3,76	5,00	3,23	3,76	5,00
	最大输入电流 - 加热	A	32,70	34,10	35,50	10,90	11,40	11,90
电气参数	EER 能源等级	/	3,35	3,23	3,00	3,35	3,23	3,00
	COP 能源等级	/	3,75	3,72	3,10	3,75	3,72	3,10
	SEER 能源等级 (T1)	/	6,82	6,65	6,80	6,82	6,65	6,80
	SCOP 能源等级 (T1)	/	4,05	4,11	4,05	4,05	4,11	4,05
	ŋs,h %	%	270	263	269	270	263	269
	ŋs,h %	%	159	161	159	159	161	159
风扇	风量	立方米/^小时	7200	7200	7200	7200	7200	7200
声压级	声压级（冷却）	分贝（A）	57	58	59	57	58	59
	声压级（加热）	分贝（A）	57	58	59	57	58	59
单位尺寸	单位尺寸宽 x 深 x 高	毫米	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350
	包装尺寸宽x深x高	毫米	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420
重量	净重/装运重量	千克	108/123	108/123	108/123	108/123	108/123	108/123
	压缩机类型	/	直流双转子
压缩机	电机功率	W	4130	4130	4130	4060	4060	4060
	压缩机数量	/	1	1	1	1	1	1
制冷剂	制冷剂类型	/	R410A	R410A	R410A	R410A	R410A	R410A
	预充制冷剂数量	公斤	4,00	4,00	4,00	4,00	4,00	4,00
	液体侧制冷剂管道直径	毫米（英寸）	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	气体侧制冷剂管道	毫米（英寸）	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	最大管道长度	m	300	300	300	300	300	300
管道	最大直线管道长度（等值/实际长度）	m	175/150	175/150	175/150	175/150	175/150	175/150
	IU 和 OU 之间的标准降幅	m	50	50	50	50	50	50
	IU 之间的最大落差 *3	m	15	15	15	15	15	15
连接比率	室内/室外容量比	%	50-130	50-130	50-130	50-130	50-130	50-130
	可连接 IU 的最大数量	/	8	10	13	8	10	13
工作温度	冷却	°C	-5~50	-5~50	-5~50	-5~50	-5~50	-5~50
	冷却	°C	-20~27	-20~27	-20~27	-20~27	-20~27	-20~27

(*) 所示规格是在下列测试条件下获得的：在制冷模式下，室内温度为 27°C DB / 19°C WB
室外温度为 35°C DB / 24°C DB。在加热模式下，室内温度为 20°C DB，室外温度为 7°C WB / 6°C DB

3ph/380 400V/50(60)Hz

规格		单位	MOS-08X1EW2AD	MOS-10X1EW2AD	MOS-12X1EW2AD
	功率等级	HP	8	10	12
容量^[1］	冷却	千瓦	22,60	28,00	31,50
	供暖	千瓦	22,60	30,50	31,50
	电源	电压/频率	3/380~415/50/(60)	3/380~415/50/(60)	3/380~415/50/(60)
	额定输入功率 - 冷却	千瓦	6,95	8,67	11,52
	最大输入电流 - 冷却	A	19,00	23,80	25,40
	额定输入功率 - 加热	千瓦	5,79	8,03	8,49
	最大输入电流 - 加热	A	18,00	22,60	24,20
电气参数	EER 能源等级	/	3,25	3,23	2,73
	COP 能级	/	3,90	3,80	3,71
	SEER 能源等级 (T1)	/	7,67	7,65	7,47
	SCOP 能源等级 (T1)	/	4,05	4,16	4,21
	ŋs,h %	%	304	303	296
	ŋs,h %	%	159	163	165
风扇	空气流量（高）	立方米/^小时	10000	10000	10000
声压级	声压级（冷却）	分贝（A）	63	64	65
	声压级（加热）	分贝（A）	63	65	67
尺寸	单位尺寸宽 x 深 x 高	毫米	1050x400x1636	1050x400x1636	1050x400x1636
	包装尺寸宽x深x高	毫米	1150x510x1790	1150x510x1790	1150x510x1790
重量	净重/装运重量	千克	149/168	149/168	149/168
	压缩机类型	/	直流双转子
压缩机	电机功率	W	6270	6270	6270
	压缩机数量	/	1	1	1
制冷剂	制冷剂类型	/	R410A	R410A	R410A
	预充制冷剂数量	公斤	5,10	5,10	5,10
	液体侧制冷剂管道直径	毫米（英寸）	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø 气体侧制冷剂管道	毫米（英寸）	19,05 (3/4)	22,22 (7/8)	25,40 (1)
	最大管道长度	m	300	300	300
管道	最大直线管道长度（等值/实际值）	m	175/150	175/150	175/150
	IU 和 OU 之间的标准降幅	m	50	50	50
	IU 之间的最大落差 *3	m	15	15	15
连接比率	室内/室外容量比	%	50-130	50-130	50-130
	可连接 IU 的最大数量	/	13	16	19
工作温度	冷却	°C	-5~50	-5~50	-5~50
	冷却	°C	-20~27	-20~27	-20~27

(*) 所示规格是在下列测试条件下获得的：在制冷模式下，室内温度为 27°C DB / 19°C WB
室外温度为 35°C DB / 24°C DB。在加热模式下，室内温度为 20°C DB，室外温度为 7°C WB / 6°C DB
数据仅供参考，可能会有变动。请在购买产品前与供应商核实数据的准确性。

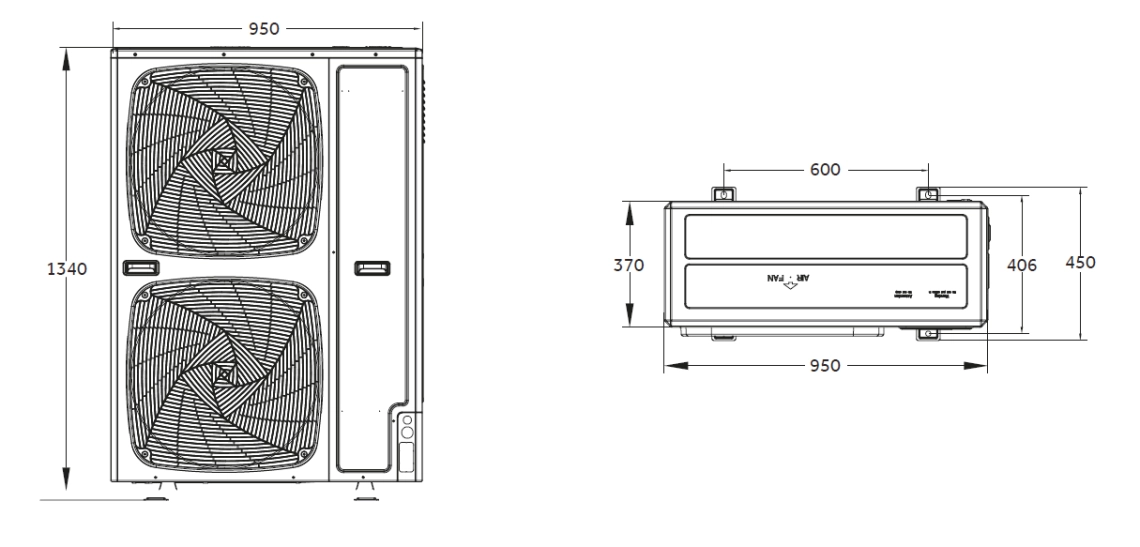

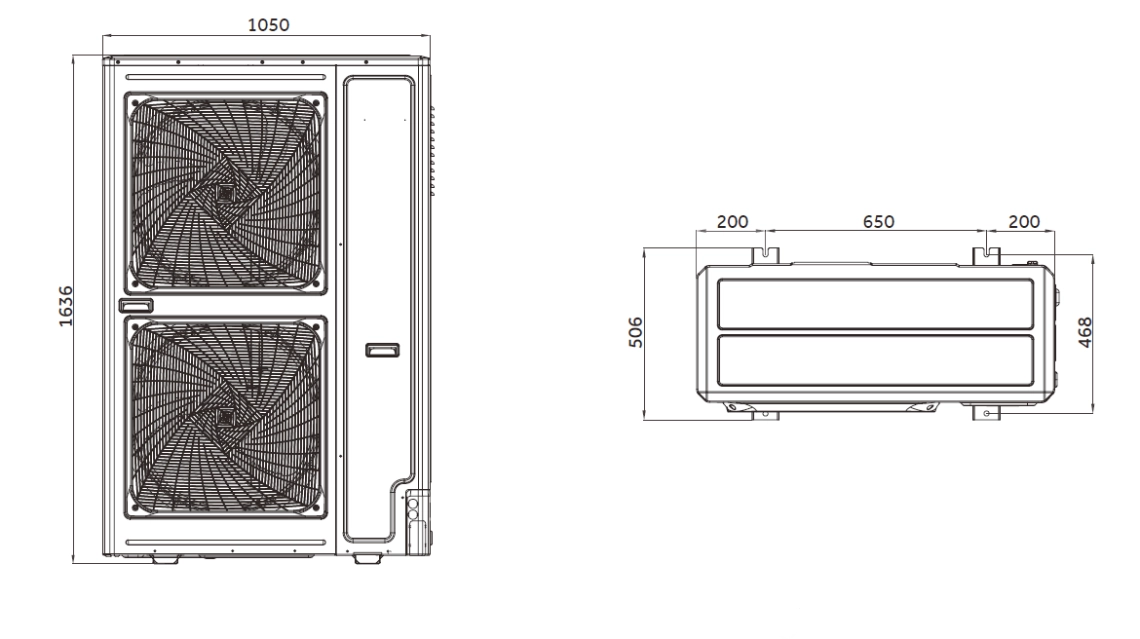

产品尺寸

Mos-04x1ev2ad Mos-05x1ev2ad Mos-06x1ev2ad Mos-04x1ew2ad Mos-05x1ew2ad Mos-06x1ew2ad

dimensions
