中型静电除尘器管道

提供适应不同安装情况的灵活性
冷却能力 1.5 ... 16 千瓦
加热能力 1.7 ...18 千瓦

想购买或有疑问?
中型静电除尘器管道

内置的 UV-C 射线发射器模块可对设备的线圈表面和通过的空气
进行有效和
高效的空气杀菌。该模块的性能已通过独立实验室 Texcell 的认证

主要特点

  • 内置 UV-C 射线发射器模块可对设备盘管表面和通过的空气进行有效和高效的空气杀菌。
  • 该模块的性能已通过独立实验室 Texcell 的认证。

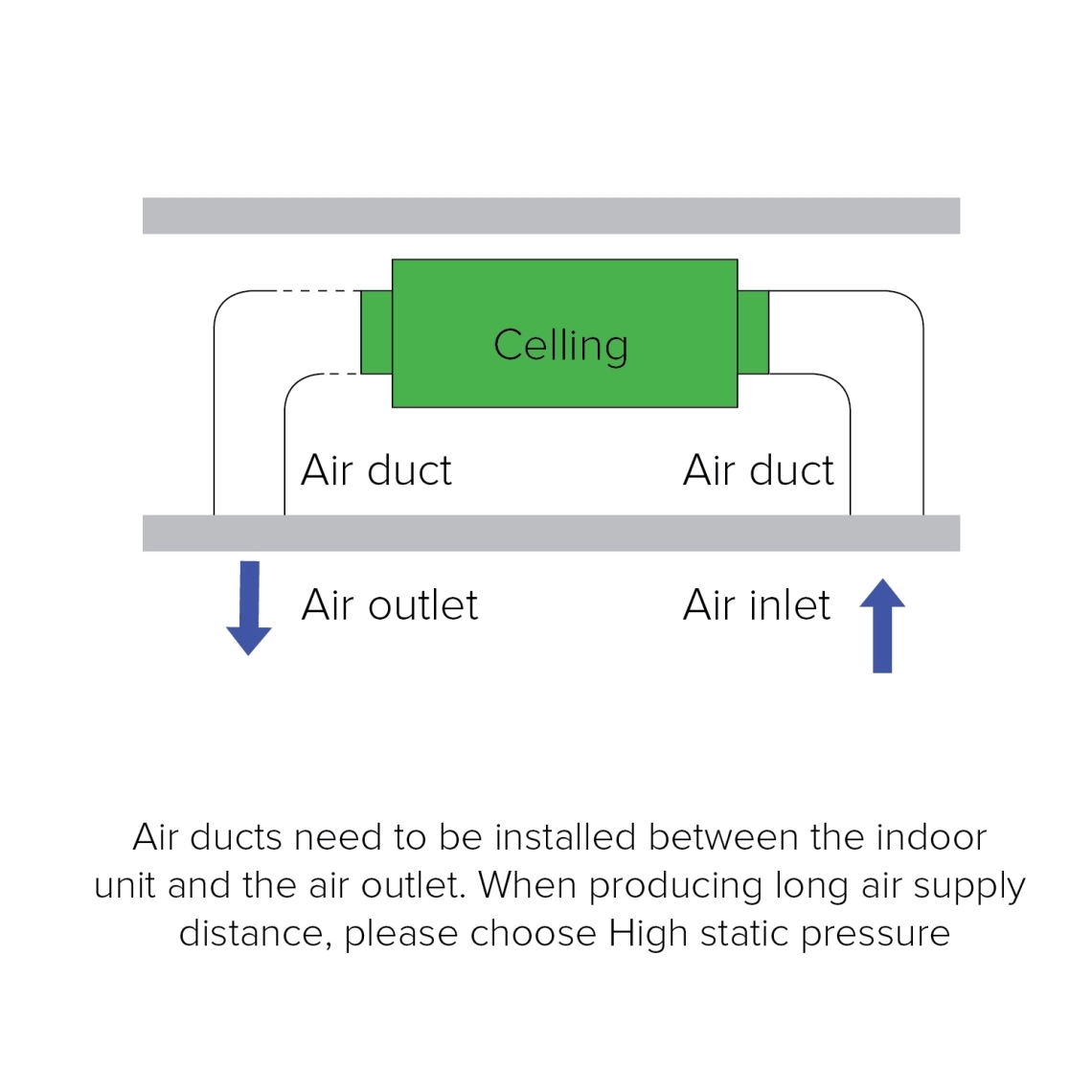

MyCond 中型静电除尘器管道连接图

静压可选,满足不同需求

根据用户的要求,可通过线控器调节静压,而非传统的更换红白端子的方式。全系列最大静压可达 100Pa。

风管连接共享更多空间

机组可通过风管连接多个房间,可根据不同户型灵活布置,一台空调,多室共享。

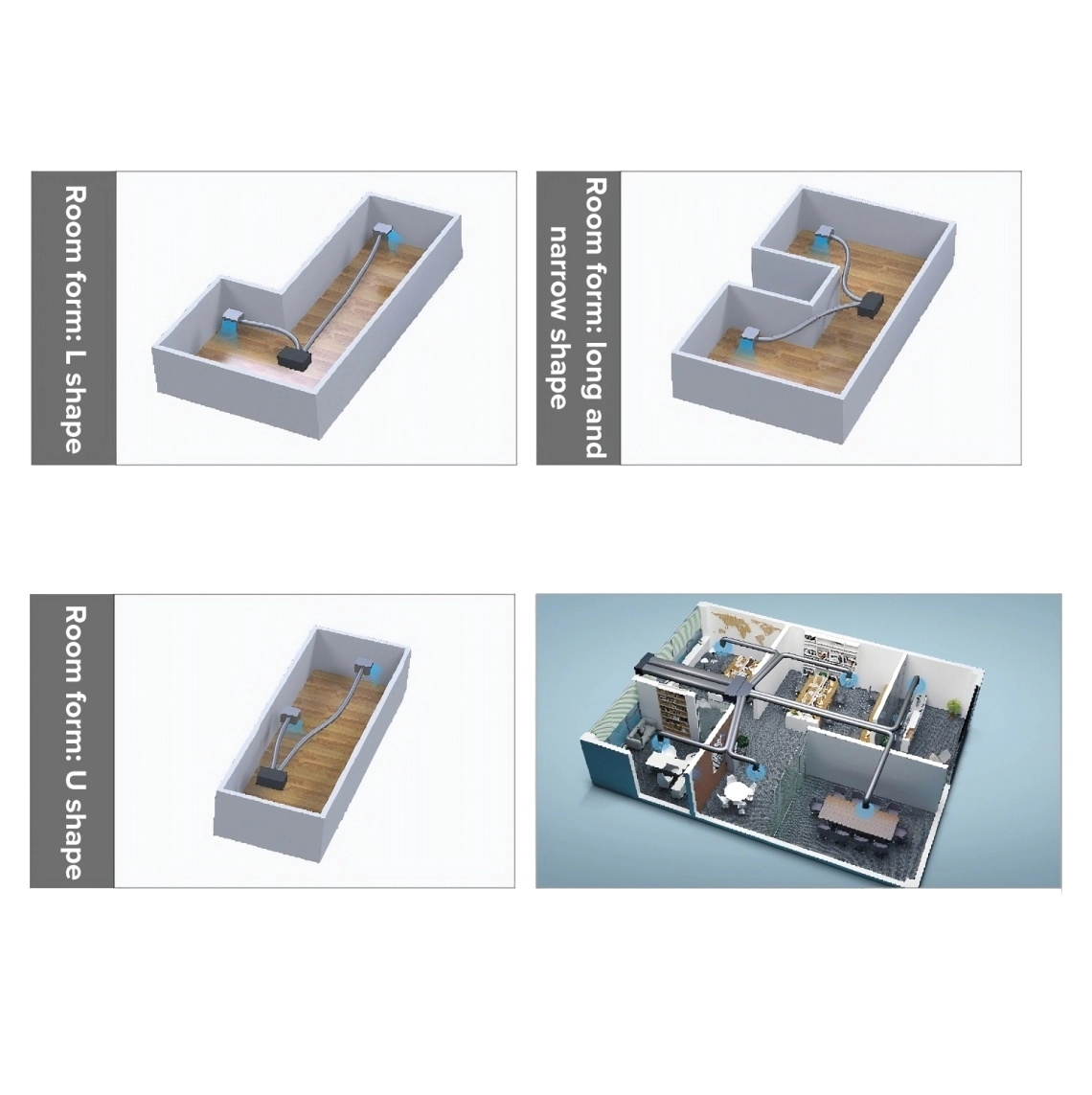

适用于复杂形状房间的 MyCond Medium ESP 管道解决方案

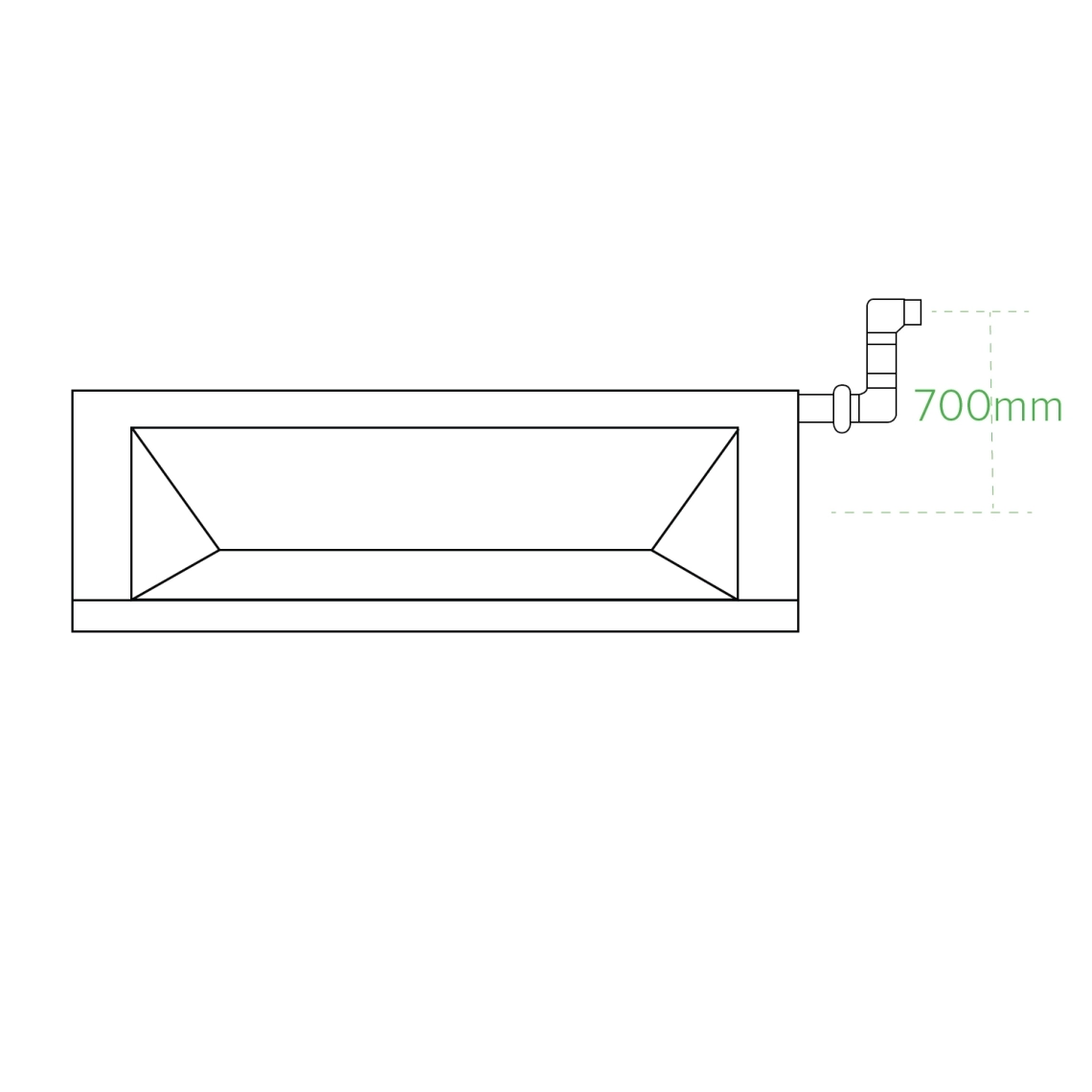

MyCond 中型静电除尘器管道排水泵扬程可达 700 毫米

高提升排水泵

标配冷凝水提升泵,标准扬程 700mm,内置浮球开关,方便配合现场实际情况,排放空调冷凝水。

安装交流风扇电机

在室内机中,可通过用户接线控制器调节一次性压缩。

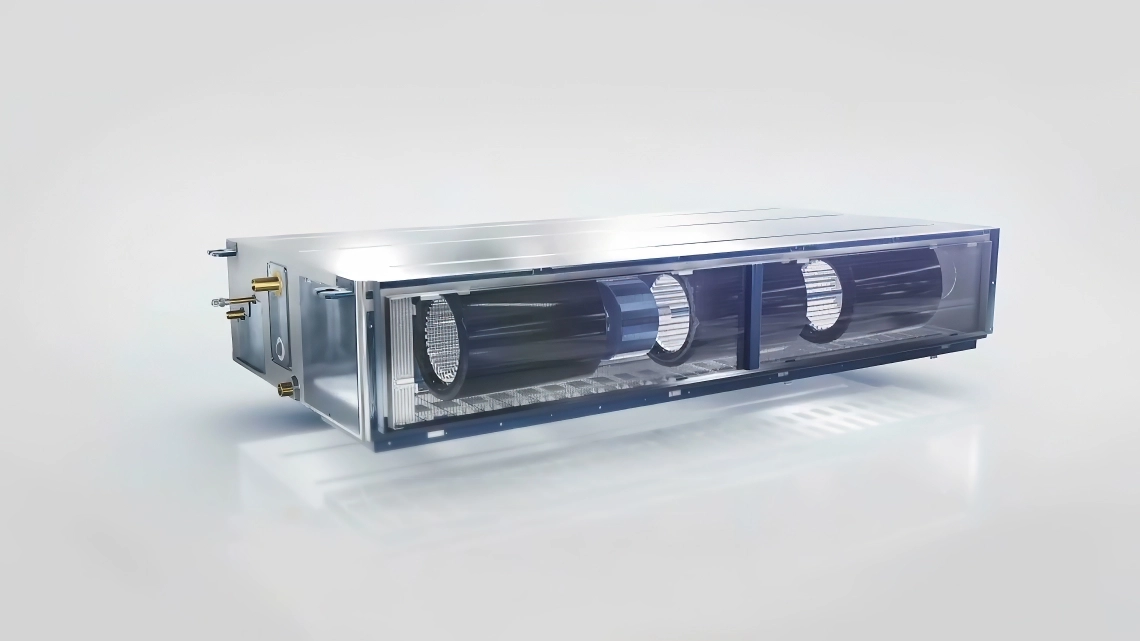

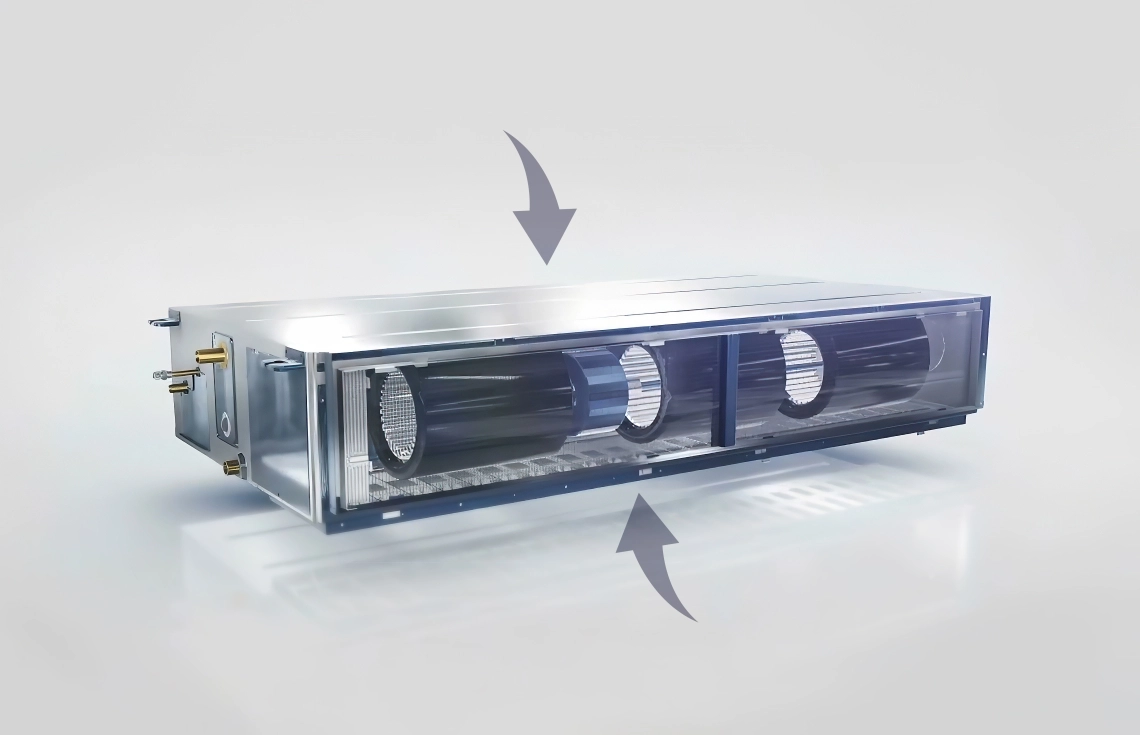

MyCond 中型 ESP 风道紧凑型设计,带双风扇

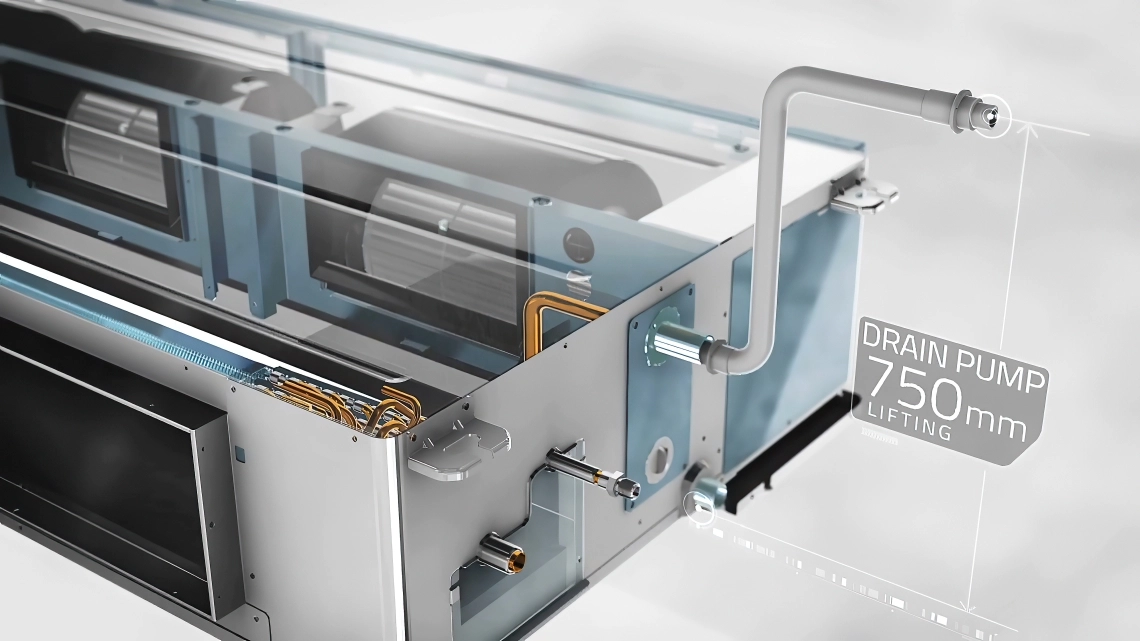

MyCond 中型静电除尘器管道排水泵扬程可达 750 毫米

内置冷凝泵

设备内置冷凝泵,提升能力强,最大可达 450 毫米。

更灵活

三种排水方式。

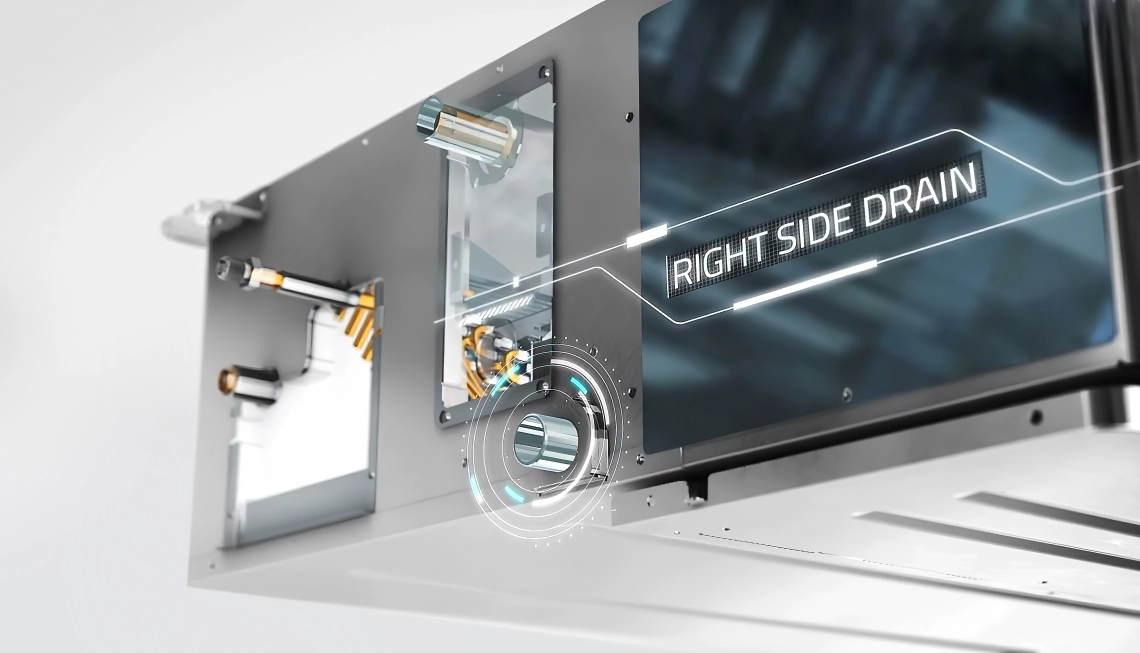

MyCond Medium ESP 管道右侧排水

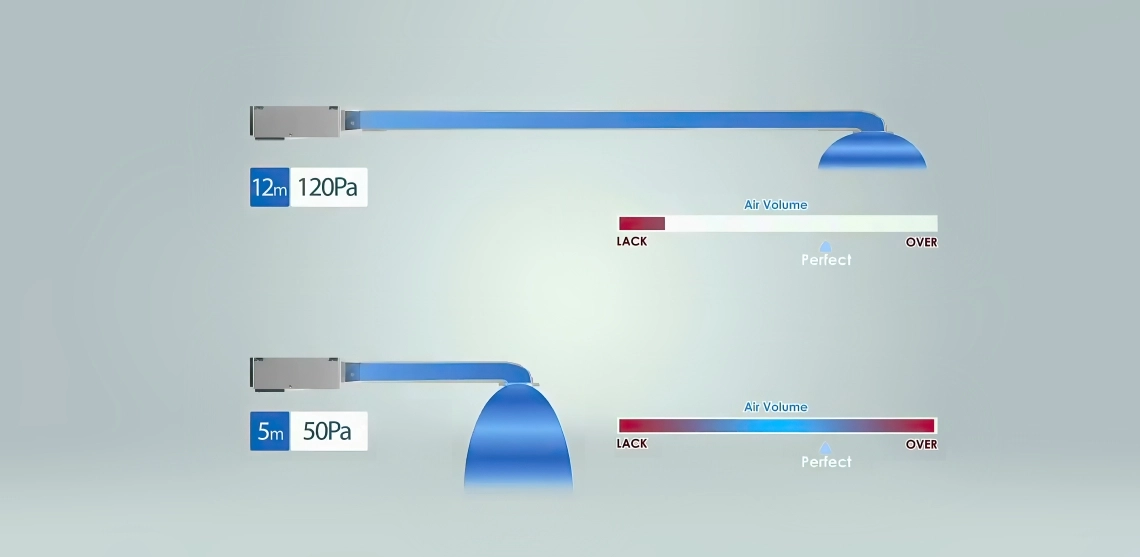

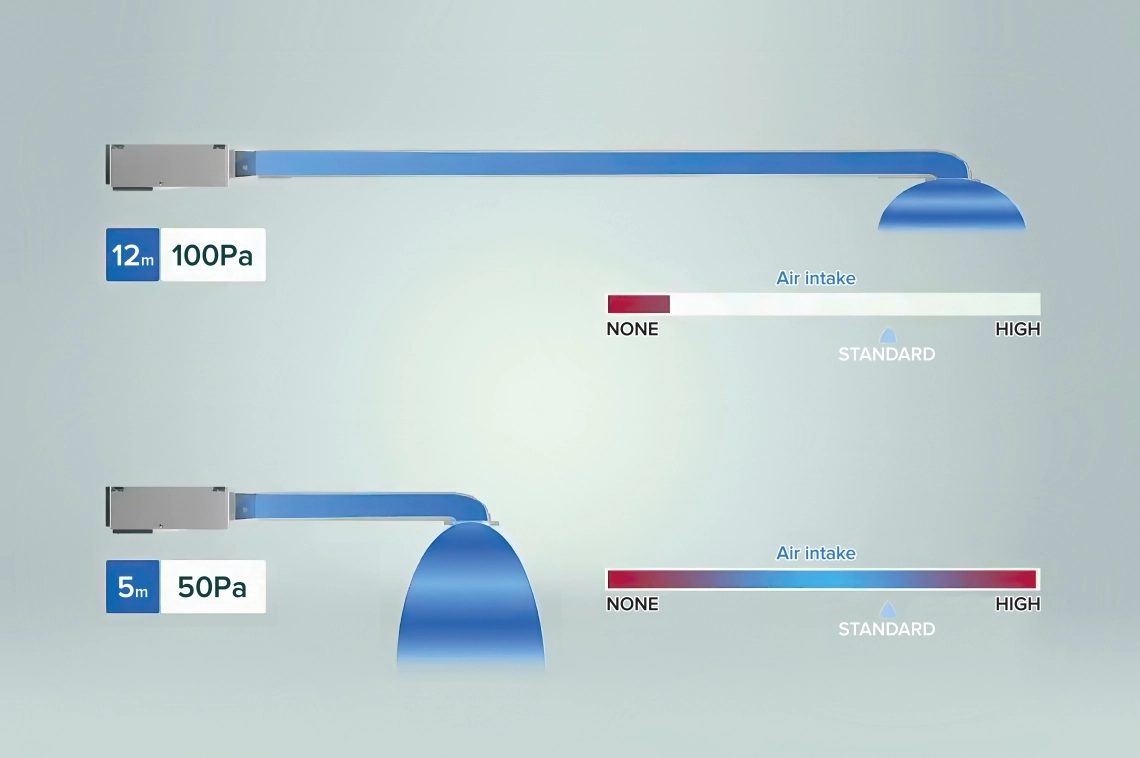

MyCond Medium ESP 管道在 50-120 Pa 压力下的最佳气流

进气口配置

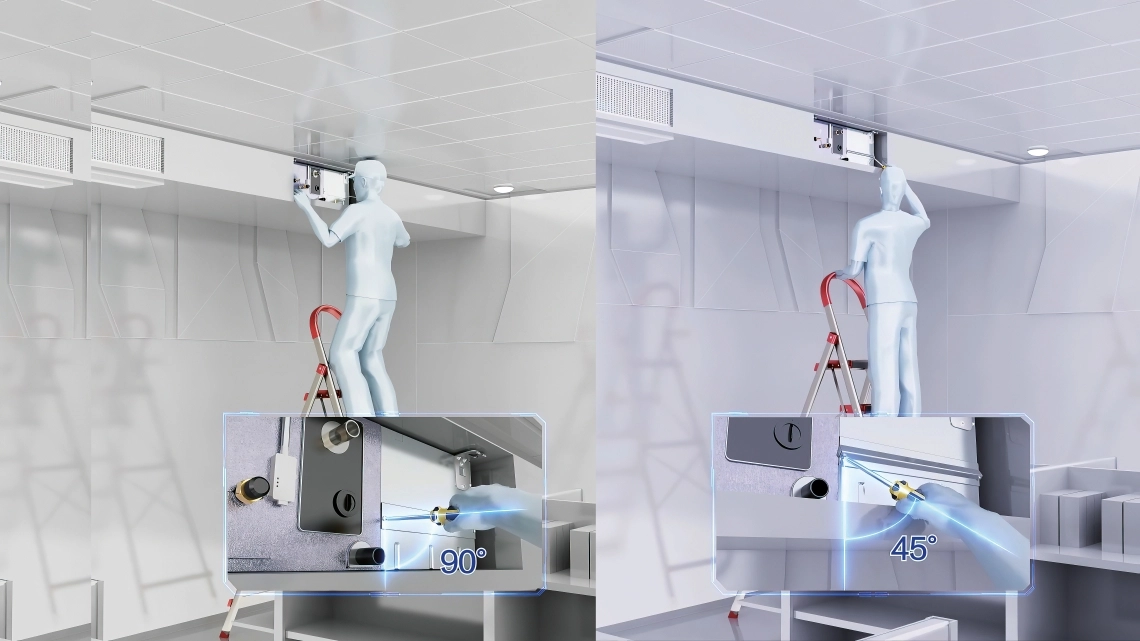

带电气元件的模块位于格栅正下方,便于维护操作。

规格 单元 midj-
05x1ev2aa
midj-
07x1ev2aa
midj-
09x1ev2aa
midj-
12x1ev2aa
midj-
16x1ev2aa
midj-
18x1ev2aa
midj-
24x1ev2aa
midj-
28x1ev2aa
midj-
30x1ev1aa
midj-
38x1ev1aa
midj-
48x1ev1aa
midj-
54x1ev1aa
容量
制冷量 千瓦 1,50 2,20 2,80 3,60 4,50 5,60 7,10 8,00 9,00 11,20 14,00 16,00
供暖 千瓦 1,70 2,50 3,20 4,00 5,00 6,30 8,00 9,00 10,00 13,00 16,30 18,00
电气参数
电源 电压/频率 1/220~230/50/60
通风
空气流量(高/中/低) m3/h 515/
440/390
545/
470/390
545/
470/390
570/
495/420
700/
625/550
915/
765/640
1275/
1050/875
1275/
1050/875
1450/
1200/1000
2000/
1700/1400
2150/
1700/1400
2350/
1950/1600
声压
(H/M/L)
分贝(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
声功率
(H/M/L)
分贝(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
安装 - 尺寸
净尺寸
(WxDxH)
毫米 700x700x248 1100x700x248 1500x700x248
包装单元
尺寸
(宽x深x高)
毫米 932x835x280 1332x835x280 1698x857x305
净重/毛重
重量
千克 27,0/
32,0
27,0/
32,0
27,0/
32,0
27,0/
32,0
28,5/
33,5
36,8/
43,4
36,8/
43,4
36,8/
43,4
39,4/
45,4
48,3/
56,5
51,3/
59,5
51,3/
59,5
液体管道直径 毫米
(英寸)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
气管直径 毫米
(英寸)
9.52
(3/8)
9.52
(3/8)
9,52
(3/8)
12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
静压
(标准/最大)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

尺寸

midg-38x1ev2ad(h) midg-48x1ev2ad(h) midg-54x1ev2ad(h) midj-38x1ev1aa midj-48x1ev1aa midj-54x1ev1aa

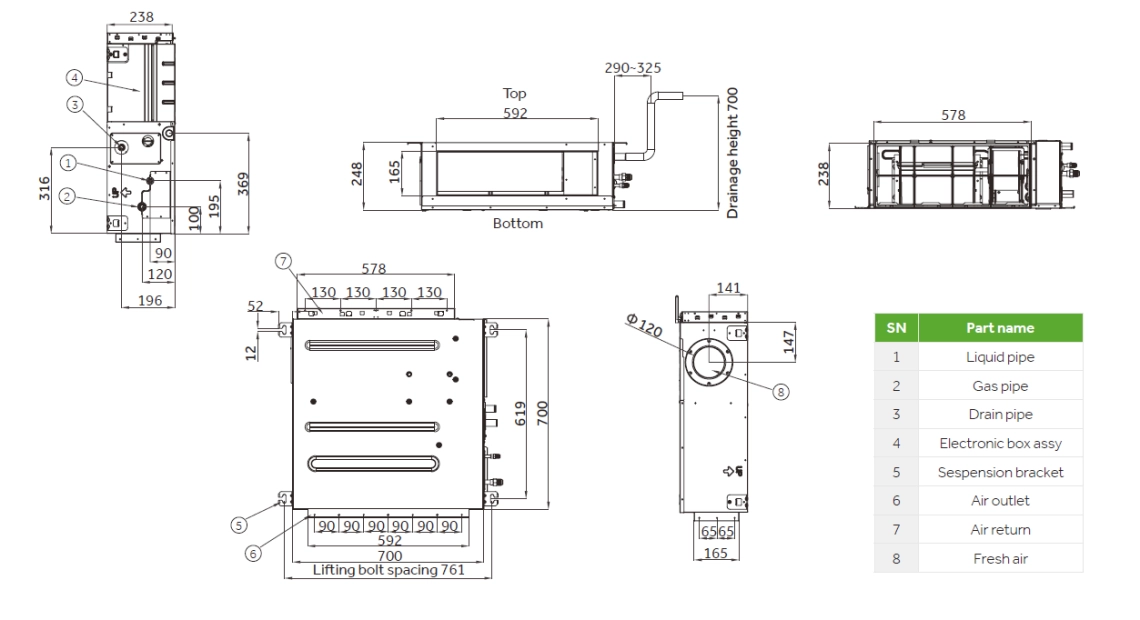

MyCond 中型静电除尘器管道总体尺寸 - 1

尺寸

midj-05x1ev2aa midj-07x1ev2aa midj-09x1ev2aa midj-12x1ev2aa midj-16x1ev2aa

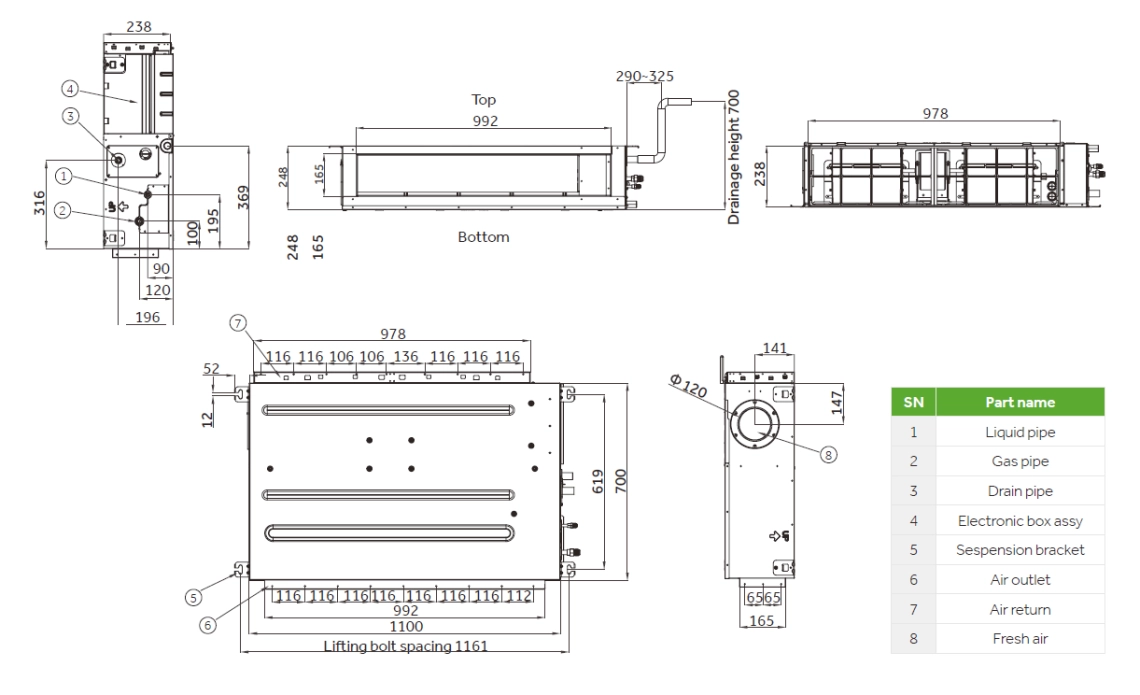

MyCond 中型静电除尘器管道总体尺寸 - 2

尺寸

midj-18x1ev2aa midj-24x1ev2aa midj-28x1ev2aa midj-30x1ev1aa

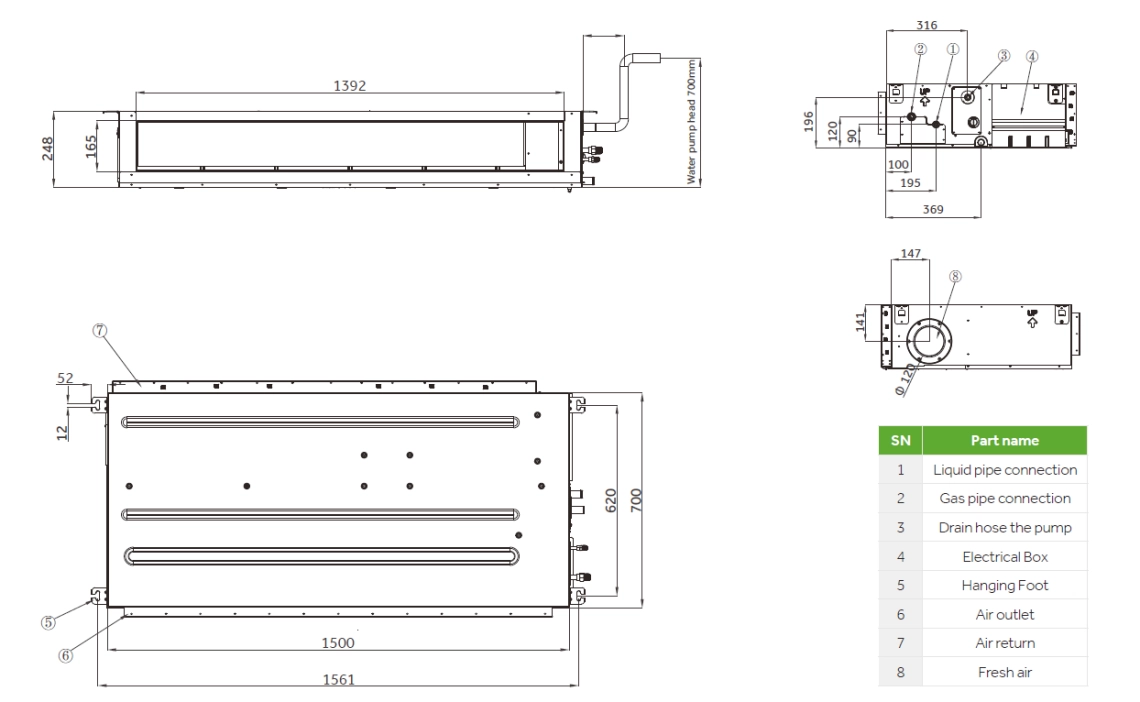

MyCond 中型 ESP 风管外形尺寸 - 3
