壁挂式风机盘管机组 FHW 系列

FHW 风机盘管机组可以连接到 Modbus 网络，这样就可以连接到智能家居系统，实现室内自动气候控制。Mycond 壁挂式风机盘管设备的优点：可选的 2/3 通阀门和冷凝泵可安装在机壳内。可选 BLDC 风扇电机。可选配电加热器。设备配置：FWH-1 不带控制板（需要外部恒温器）FWH-T1 带控制板和红外接收器（含红外遥控器）FHW-MB1 带控制板和 Modbus 模块（可选红外遥控器…

冷却能力 1,23 ... 3,76 千瓦

加热能力 1,34 ... 4,28 千瓦

想购买或有疑问？

FHW 风机盘管机组可以连接到 Modbus 网络，这样就可以连接到智能家居系统，实现室内自动气候控制。

FHW series

Mycond 壁挂式风机盘管设备的优点：

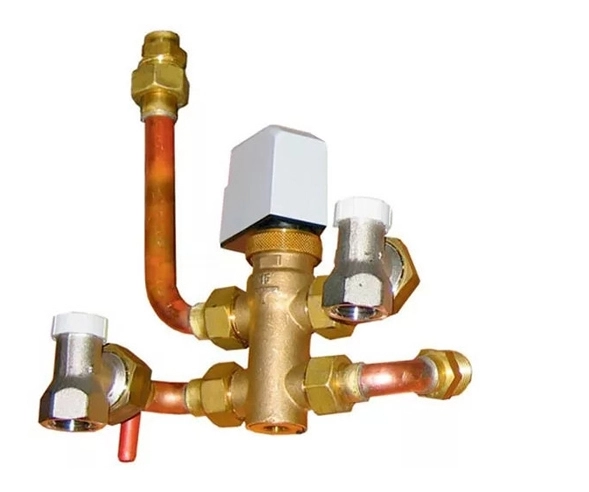

可选的 2/3 通阀门和冷凝泵可安装在机壳内。
可选 BLDC 风扇电机。
可选配电加热器。

设备配置：

FWH-1 不带控制板（需要外部恒温器）

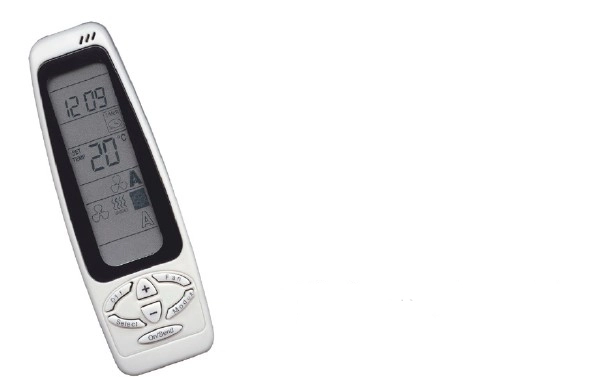

FWH-T1 带控制板和红外接收器（含红外遥控器）
FHW-MB1 带控制板和 Modbus 模块（可选红外遥控器）

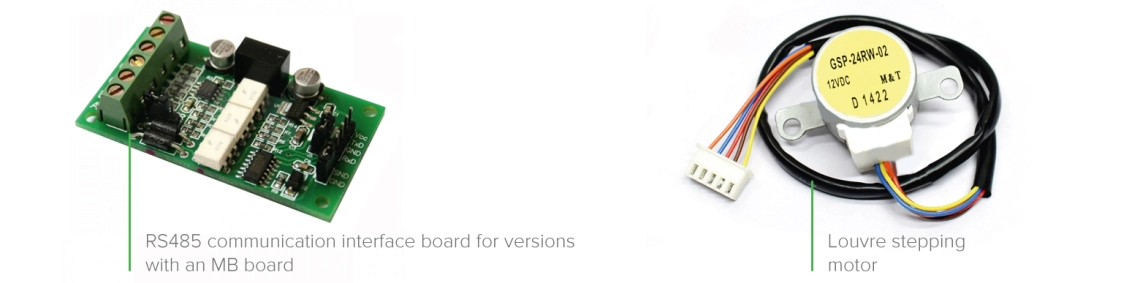

Equipment configuration

couple of young people

规格	设备	FHW1						FHW2
速度数		1	2	3	4	5	6	1	2	3	4	5	6
		最小值	平均		最大值			最小值		平均值		最大值
空气流量	立方米/小时	205	270	340	375	470	500	250	305	365	400	480	545
总制冷量	千瓦	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
有效制冷量	千瓦	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
供暖能力	千瓦	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
压力损失（冷却）	千帕	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
压力损失（加热）	千帕	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
耗电量	W	12	14	17	18	24	30	12	14	18	20	24	32
声功率级	分贝(A)	35	41	46	48	52	53	39	43	47	49	53	55
声压级 (*)	分贝(A)	26	32	37	39	43	44	30	34	38	40	44	46

规格	单位	FHW3						FHW4
速度数		1	2	3	4	5	6	1	2	3	4	5	6
		最小值	平均		最大值				最小值		平均		最大值
空气流量	立方米/^小时	280	375	480	545	730	780	300	440	500	610	675	790
总制冷量	千瓦	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
有效制冷量	千瓦	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
供暖能力	千瓦	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
压力损失（冷却）	千帕	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
压力损失（加热）	千帕	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
耗电量	W	16	21	26	29	38	46	17	23	27	32	35	48
声功率级	分贝(A)	35	40	45	48	55	57	36	43	46	51	54	57
声压级 (*)	分贝(A)	26	31	36	39	46	48	27	34	37	42	45	48

规格是指下列运行参数：
冷却。进气温度：+27°C（干球温度）+19°C（湿球温度）进水/出水温度：+7/12 °C
加热。进气温度： +20 °C。进水/出水温度：+50/45 °C.
* 声压级比声功率级低 9 dB(A)，指的是容积为 100 立方米、声反射时间为 0.5 秒的房间。

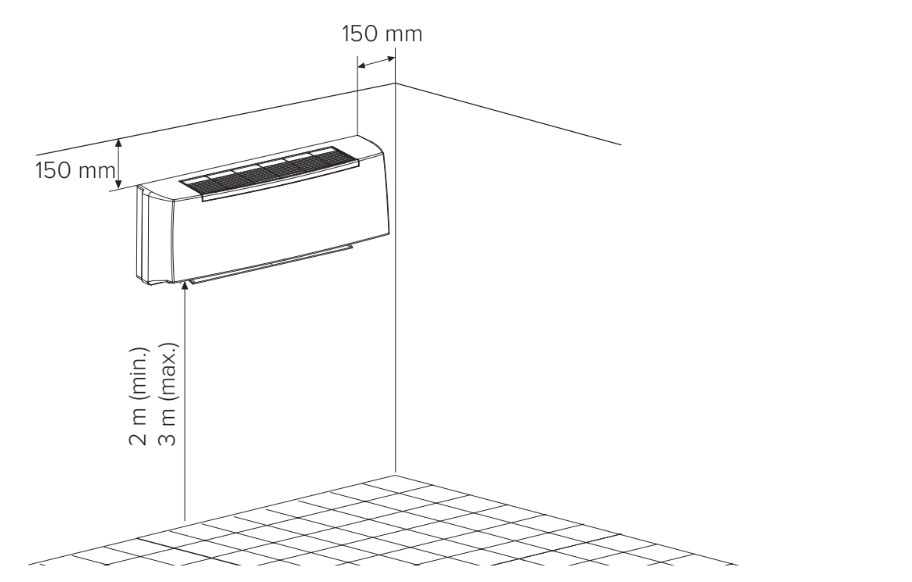

安装方法

Installation method

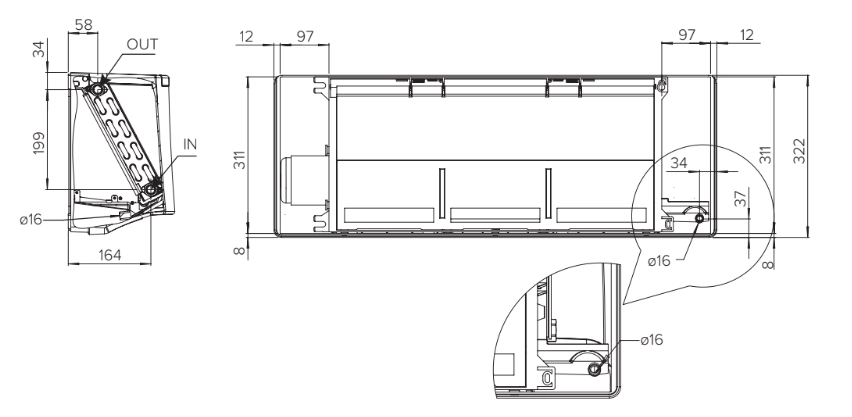

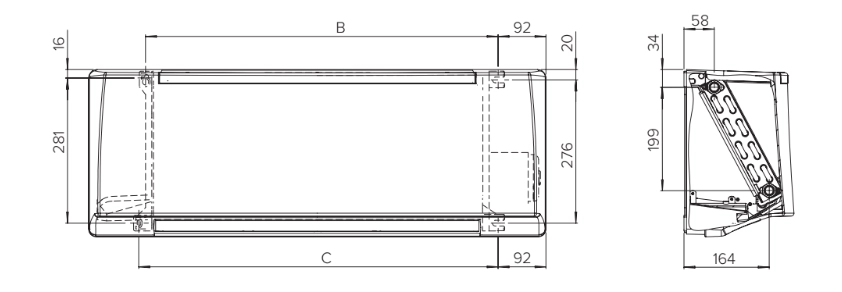

尺寸

总体布置

Dimensions

安装距离

Installation distances

安装距离

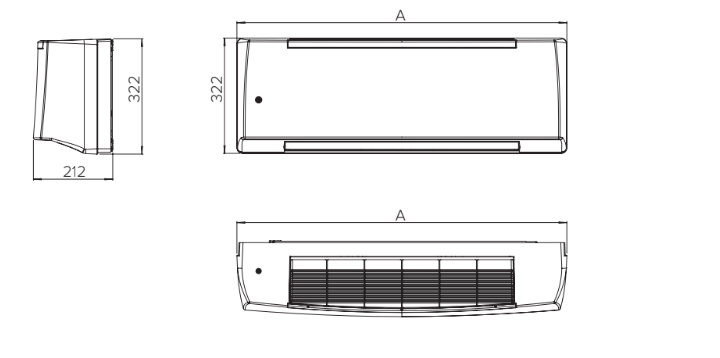

FHW 设备尺寸

型号	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

FHW 设备重量

型号	净重（千克）
	FHW 1	FHW 2	FHW 3	FHW 4
无阀门	12	12	16	16
带阀门	13	13	17	17

fhw_dimensions
