多功能风机盘管机组 SEC/F 系列

该系列产品专为面积较小的房间设计。只需一台设备就能为房间制冷或供暖。风机盘管设备配有离心风机，可实现低噪音、高制冷量。

冷却能力 0,57 ...8.52 千瓦

加热能力 0,64 ... 10,53 千瓦

想购买或有疑问？

Mycond

ART 系列设计风机盘管机组

该系列可安装在不同的位置。通过一系列可选附件，风机盘管设备可以完美地适应特定的运行条件。

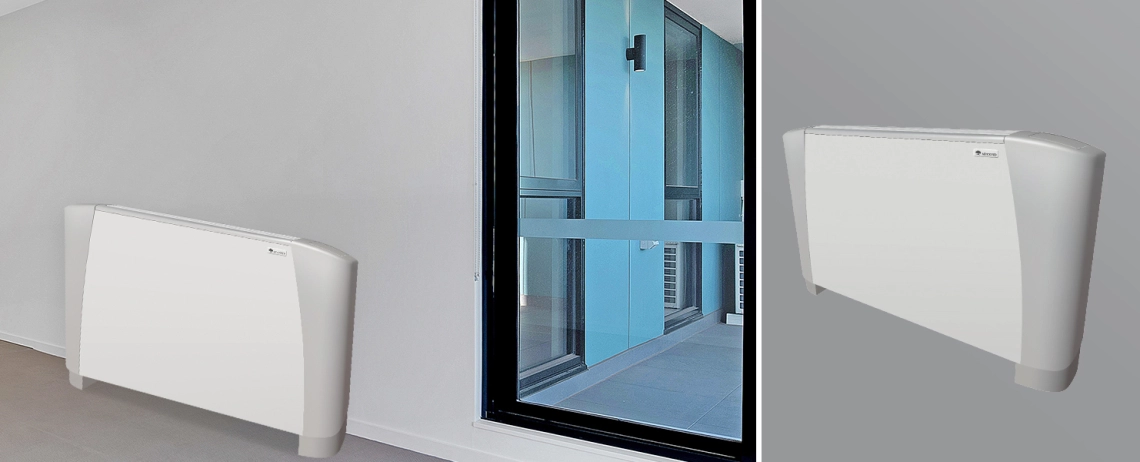

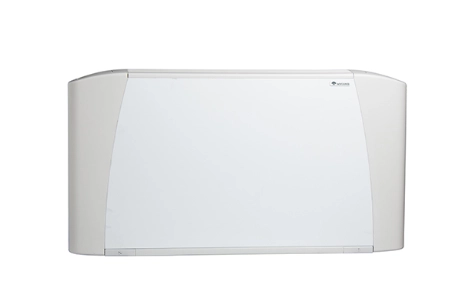

安装在现代室内的 SEC/F 系列风机盘管设备。

主要特点

可选配 EC 风机
静压最高可达 50 Pa
垂直或水平设计
2 管道或 4 管道设计
远程或集成控制面板

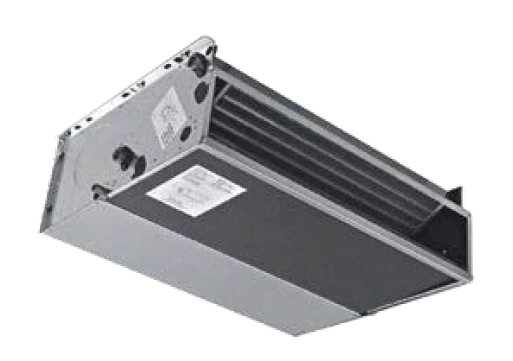

室内展示的 SEC/F 系列多功能风机盘管设备。

Versatile fan coil units from the SEC/F series for enhanced air quality.

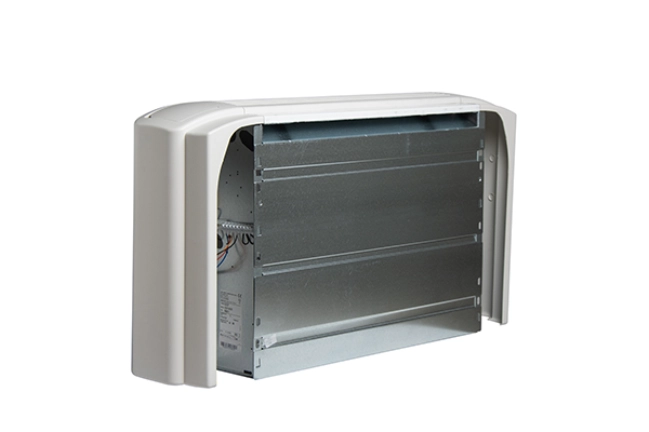

设计特点：

内部框架由高强度镀锌钢制成。外部外壳由金属前面板和塑料侧板组成。
空气分配格栅由塑料制成。
可更换式过滤器配有聚丙烯芯和镀锌钢框架。采用特殊的塑料导轨，更换方便。
离心风机配有铝质或塑料叶轮，静态和动态平衡，运行时尽可能安静。

六速单相电机（出厂时可设定三种速度），安装在防震支架上，配有自动复位热敏开关，防护等级 IP20，绝缘等级 B。
热交换器由带铝翅片的铜管制成。可根据要求提供右侧连接的设备。
排水盘由塑料制成，用聚烯烃泡沫隔热（M1 级）；管道直径为 15 毫米。

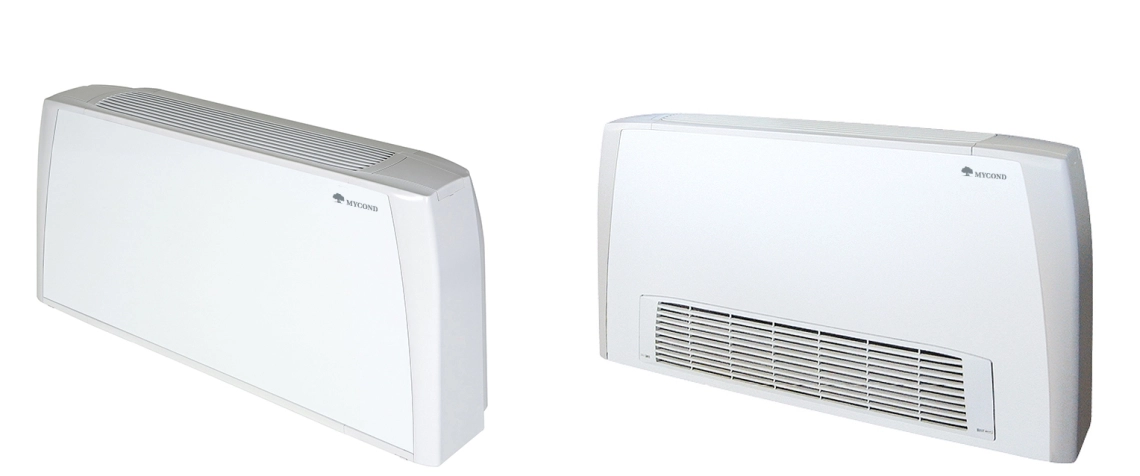

MyCond SEC/F 风机盘管装置可提供高效的空气分配。

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

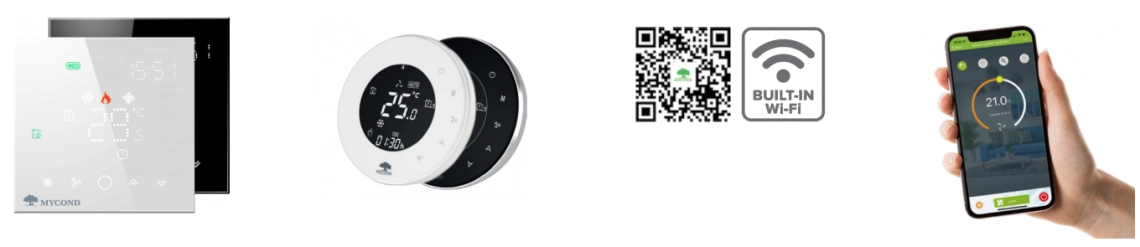

通过智能手机实现经济、简单控制的最佳自动化装置

MyCond SEC/F 风扇盘管设备旁的一个女孩和她的狗。

2 管 3 排风机盘管设备。规格

规格	机组	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
总制冷量	千瓦	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
有效制冷量	千瓦	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
供暖能力	千瓦	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
水压降（冷却）	千帕	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
水压降（加热）	千帕	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
耗电量	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
声功率级	分贝(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
声压级 (*)	分贝(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

规格	单位	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
总制冷量	千瓦	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
有效制冷量	千瓦	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
供暖能力	千瓦	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
水压降（冷却）	千帕	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
水压降（加热）	千帕	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
耗电量	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
声功率级	分贝(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
声压级 (*)	分贝(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

规格	单位	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
总制冷量	千瓦	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
有效制冷量	千瓦	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
供暖能力	千瓦	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
水压降（冷却）	千帕	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
水压降（加热）	千帕	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
耗电量	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
声功率级	分贝(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
声压级 (*)	分贝(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

双管 4 排风机盘管机组。规格

规格	机组	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
总制冷量	千瓦	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
有效制冷量	千瓦	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
供暖能力	千瓦	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
水压降（冷却）	千帕	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
水压降（加热）	千帕	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
耗电量	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
声功率级	分贝(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
声压级	分贝(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

规格	单位	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
总制冷量	千瓦	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
有效制冷量	千瓦	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
加热能力	千瓦	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
水压降（冷却）	千帕	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
水压降（加热）	千帕	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
耗电量	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
声功率级 Lw	分贝(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
声压级 (*)Lp	分贝(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

规格	单位	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
速度数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空气流量	立方米/^小时	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
总制冷量	千瓦	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
有效制冷量	千瓦	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
供暖能力	千瓦	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
水压降（冷却）	千帕	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
水压降（加热）	千帕	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
耗电量	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
声功率级 Lw	分贝(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
声压级 (*)Lp	分贝(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

规格是指下列运行参数：
冷却：进气温度 27 °C（干球温度），+19 °C（湿球温度）。进水/出水温度 +7/12 °C。
加热：进气温度 +20 °C。进水/出水温度 +50/45 °C。低 - 中 - 高 = 标准转速。
*声压级比声功率级低 9 dB(A)，指的是容积为 100 立方米、声反射时间为 0.5 秒的房间。

SEC/F CV、CH-CVB 设备的重量

型号	带包装重量（千克）									无包装重量（千克）
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

SEC/F NC 设备的重量

型号	带包装重量（千克）									无包装重量（千克）
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

可用设计：

安装多功能 MyCond SEC/F 系列风机盘管设备。

可选设计：

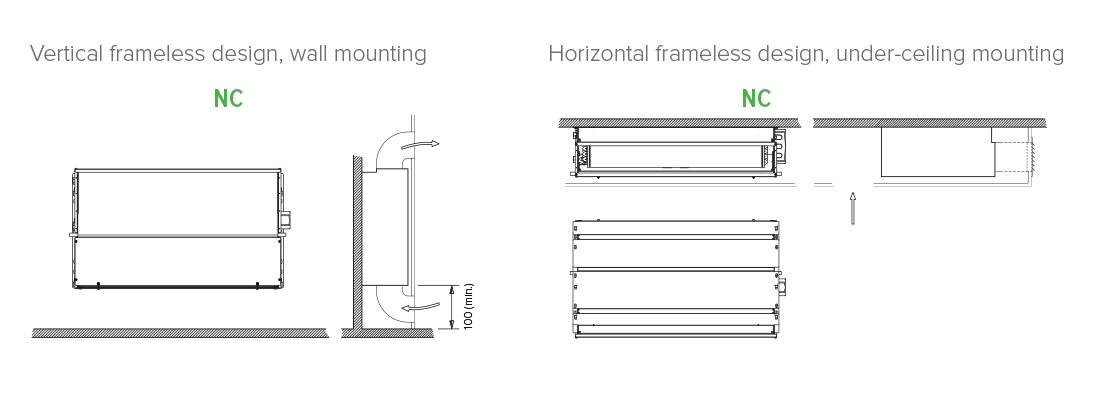

MyCond SEC/F 具有适应性的多功能风机盘管概述。

尺寸

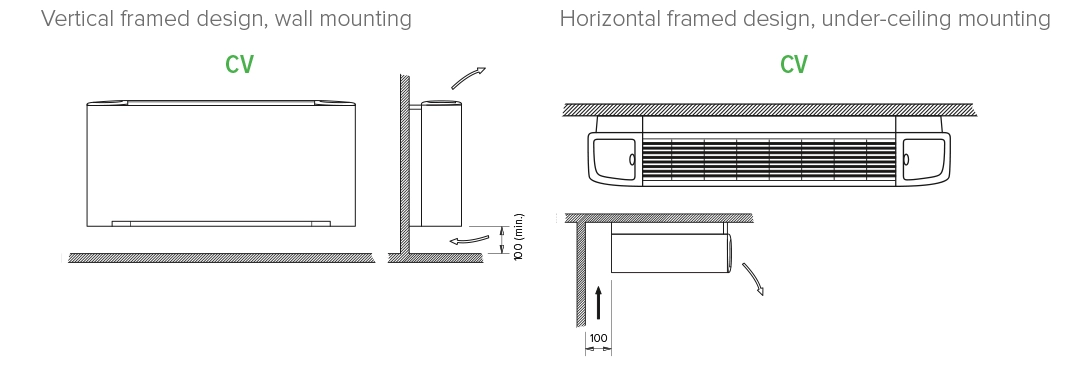

SEC/F CV 设备的尺寸

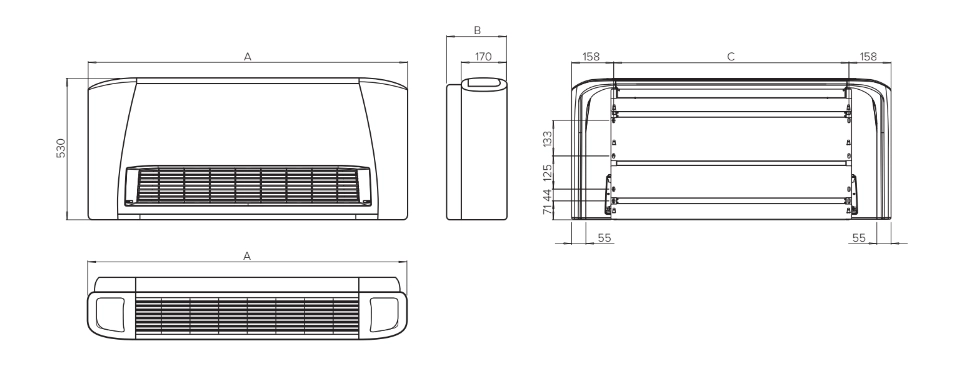

MyCond SEC/F 用于加热和冷却控制的风机盘管尺寸图。

设备尺寸

SEC/F CH-CVB 设备尺寸

MyCond SEC/F 系列风机盘管设备尺寸示意图。

型号	单位	1	2	3	4	5	6	7	8	9
A	毫米	670	770	985	985	1200	1200	1415	1415	1415
B	毫米	225	225	225	225	225	225	225	225	225
C	毫米	354	454	669	669	884	884	1099	1099	1099

尺寸

SEC/F NC 设备的尺寸

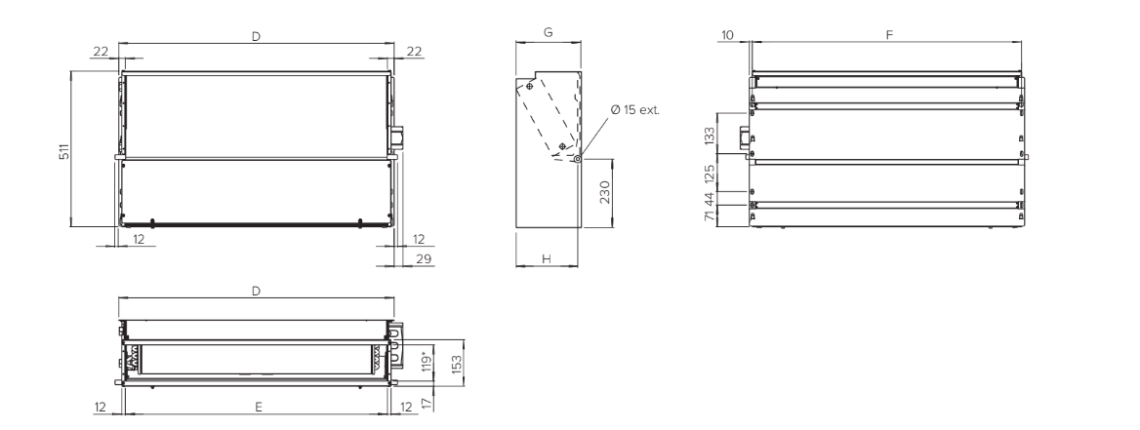

MyCond SEC/F 系列风机盘管设备尺寸图。

型号	单位	1	2	3	4	5	6	7	8	9
D	毫米	374	474	689	689	904	904	1119	1119	1119
E	毫米	330	430	645	645	860	860	1075	1075	1075
F	毫米	354	454	669	669	884	884	1099	1099	1099
G	毫米	218	218	218	218	218	218	218	248	248
H	毫米	205	205	205	205	205	205	205	235	235
