模块式热泵变频器 MCU-YHI 系列

迈康德的 MCU YHI 热泵高科技系列以先进技术为基础。该设备的核心是采用 EVI 技术的先进变频压缩机。该热泵与基于变频技术制造的风机、微处理器控制类型以及世界知名品牌的其他组件一起，确保全年不间断运行，无论是低温至零下 20...55 摄氏度，还是高温至零下 26...55 摄氏度。它将高效率与精确和全年保持气候性能相结合，适用于任何系统

加热能力 34 -150 千瓦

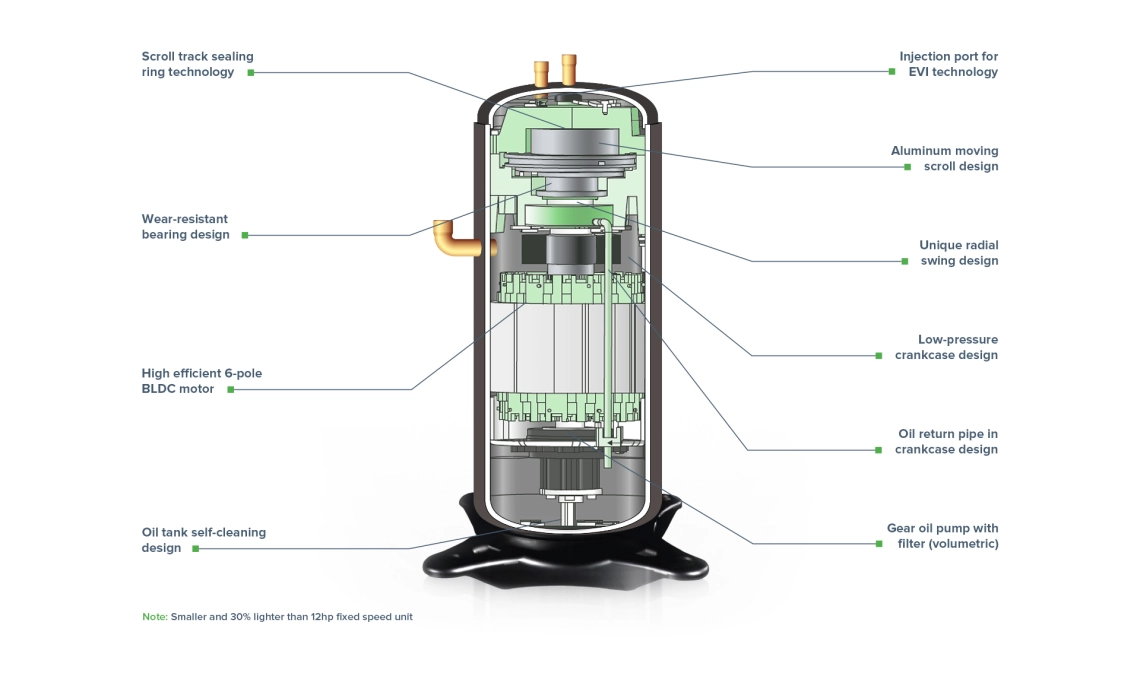

全逆变器节电

根据基于制冷和制热运行期间季节性能效比 (SEER) 的双重分级方案，能效等级为 1。在整个 SEER 范围内，功率节省高达 26%。

Full-inverter power saving

Various applications

各种应用

该解决方案既适用于传统的室内使用，也适用于特殊工艺和卫生条件、仅制冷运行、低温和酷热等环境。该设备支持各种替代应用。

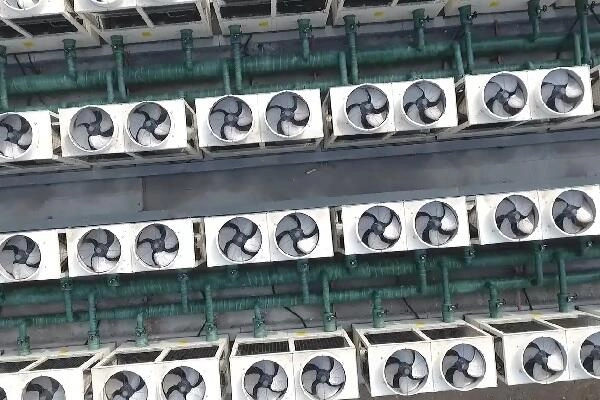

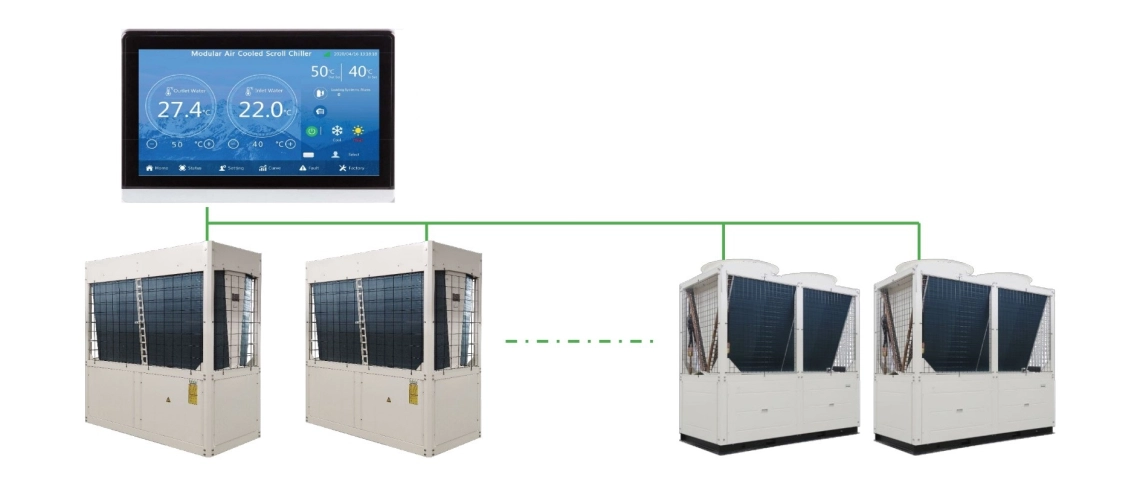

智能组合

多达 16 个定速模块（YH/YHE）和变频模块可自由组合。这可以满足各种项目需求，例如节能。

Intelligent combination

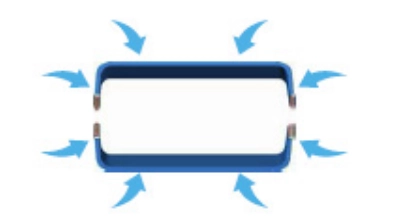

All-round air intake

全方位进风

热交换器由两个 U 形部分组成、

空气侧面积增加了 45%，全方位均匀回风。

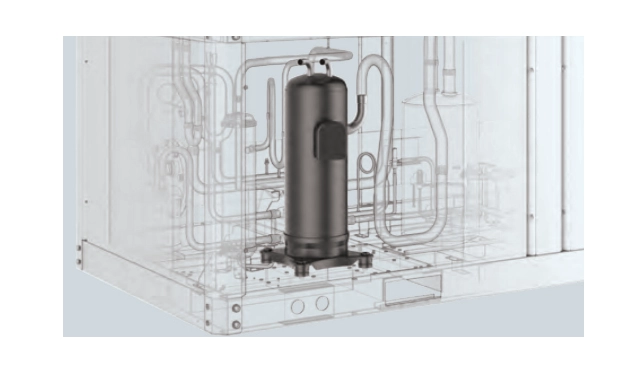

Proprietary drive control program

专有的驱动控制程序

设备由无刷直流电机驱动，而每秒 8000 次计数和双重过滤的控制程序可防止任何频率水平的断电。

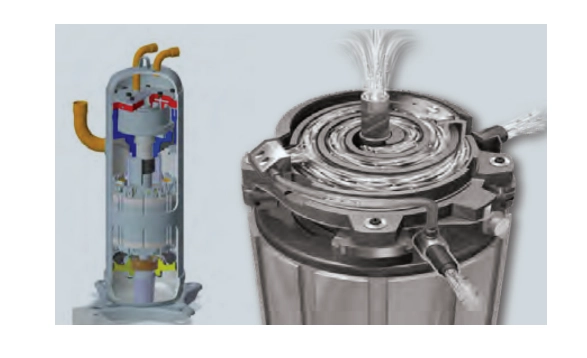

Inverter driven operation and precise output adjustment

逆变器驱动运行和精确的输出调节

功能强大的变频压缩机支持 15%至 100%的无级调节。它还能在部分负荷下良好运行，避免频繁启动和停止。采用 EVI 技术，可在极冷或极热条件下运行。

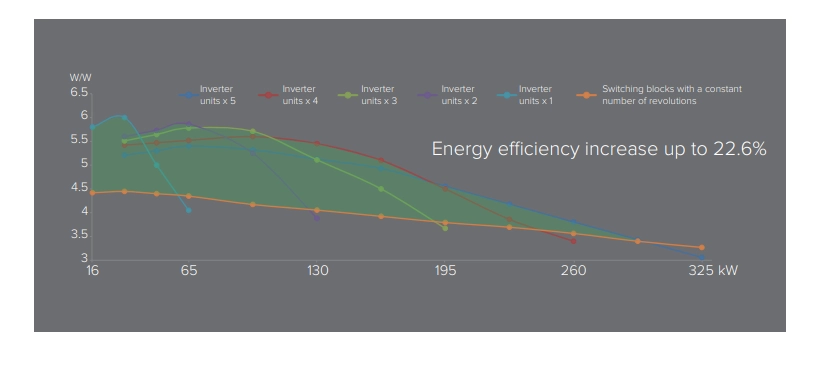

平衡管理

运行时，部分负荷优先。当多台设备同时运行时，通过智能管理对每台压缩机进行变频控制，从而确保在性能曲线的节能区域内均衡运行。

Balancing management

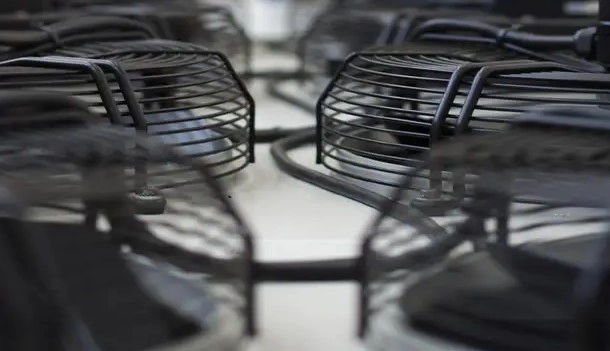

Technological design

技术设计

热泵部件完全隐藏，防止损坏
进气口面积增大，提高了热交换效率
金属板外壳涂成象牙色
采用增强型蒸汽喷射（EVI）技术的独特变频器设计
高效壳管式热交换器

通信和控制功能

模块化设计，便于设备组合

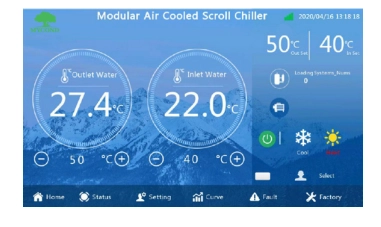

易于使用的触摸控制面板（附件）
支持通过 MODBUS 进行远程控制

Communication and control features

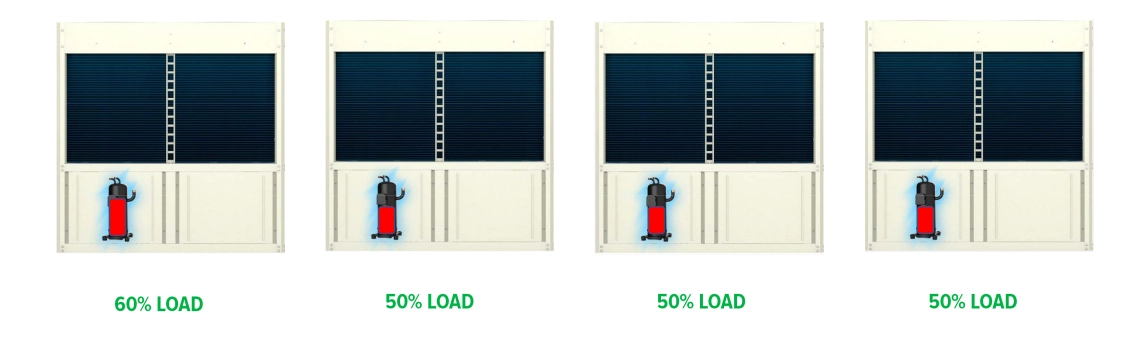

部分负荷运行优先

当多个模块组合在一起时，每台压缩机的频率都会得到智能控制，优先考虑在节能的部分负荷区域运行。与此同时，压缩机的运行时间和负载也会得到平衡，以促进每个模块压缩机的均匀磨损。

Partial load operation prioritized

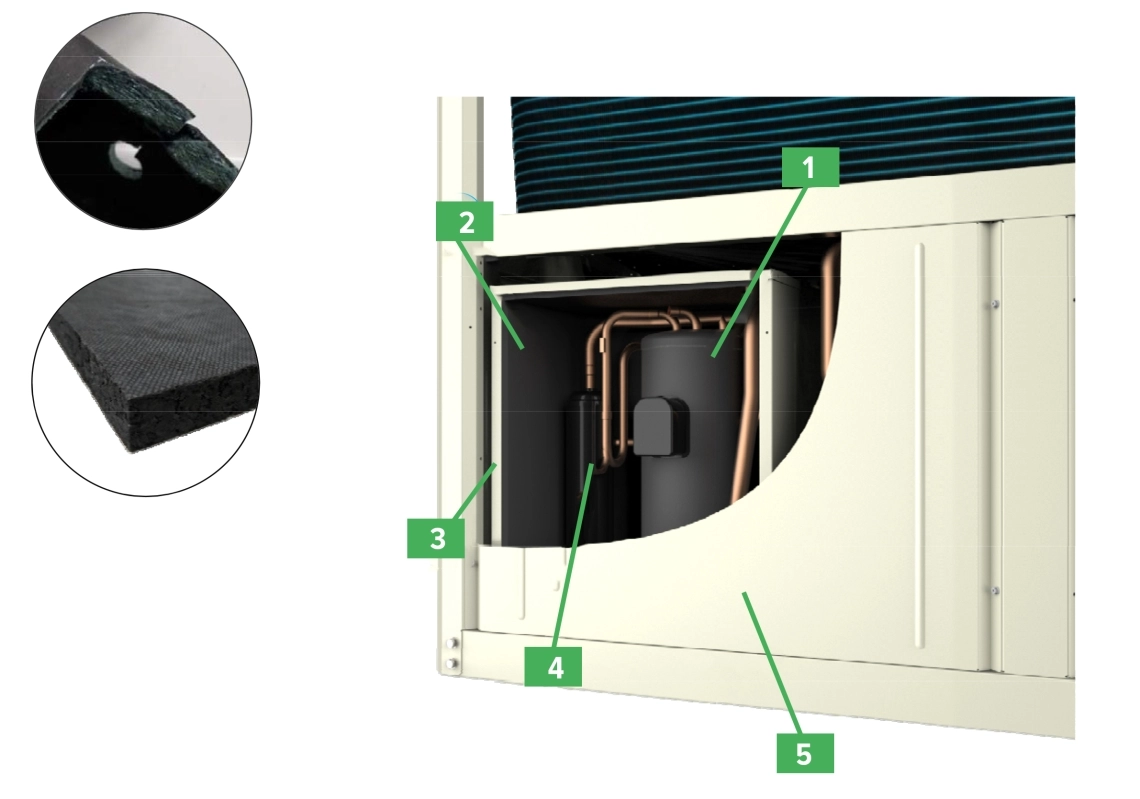

获得专利的压缩机房 5 级隔音系统

隔音块。绿色毛毡和丁基橡胶材料，可降低噪音
超静音吸音板。高密度发泡阻尼材料，有效吸收各频率的振动和噪音
密封隔音箱
吸气和排气铜管、油分离器、消音器等置于压缩机隔音箱内
设备周围的保护板可进一步阻隔噪音

Patented 5-stage sound insulation for compressor room

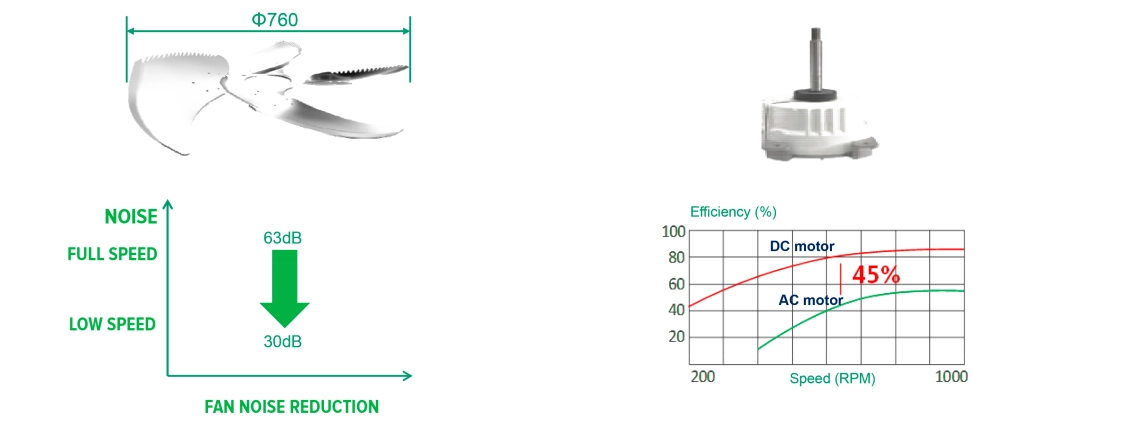

等风量下的业界最大直径轴流风机

锯齿形大叶轮，低转速、低风扇转速，双风机低速运行噪音为 30 分贝。无刷全直流风扇电机，无级调速 15-100%，运行更稳定，在降低噪音的同时实现更高的能效。

Industry's largest diameter axial fan under equal air flow

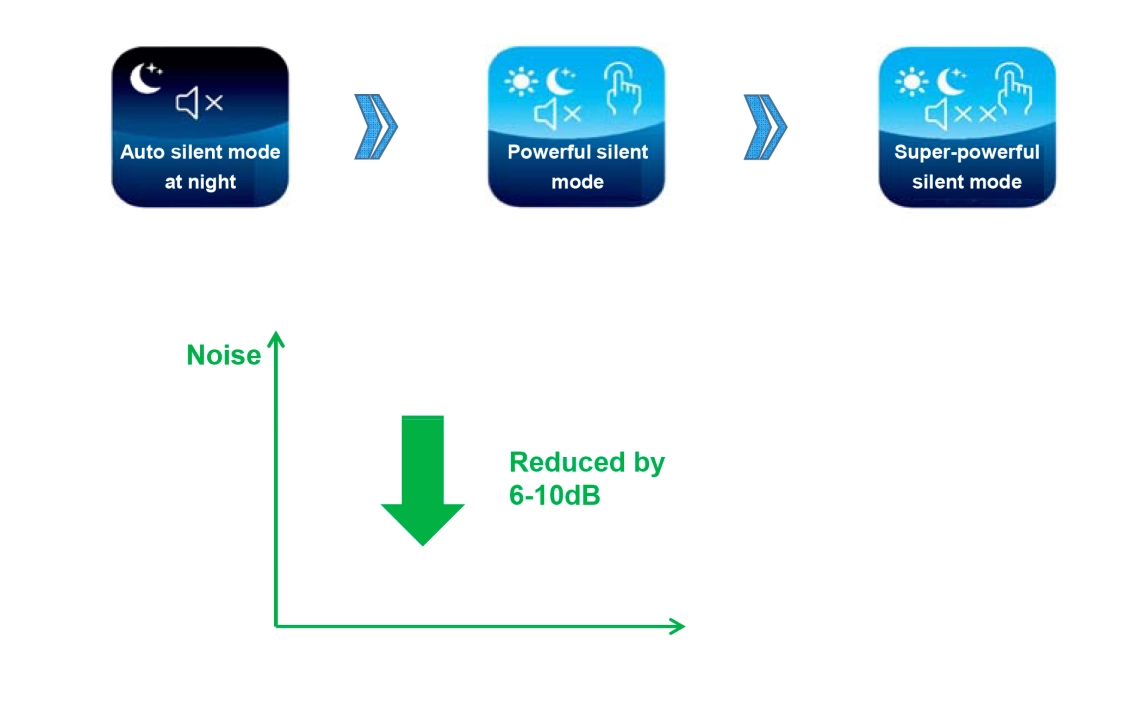

变频降噪

三种静音模式可选
通过有线控制器设置，设备可自动限制压缩机和风扇的运行频率，并主动降低噪音，以满足客户的更高要求。

Frequency conversion and noise reduction

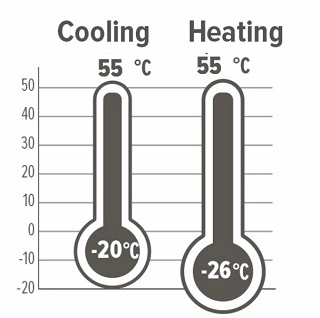

Operation range

运行范围

凭借多年的制冷设备开发和设计经验，公司成功实施了增强型蒸汽喷射（EVI）技术和变频技术，在模块式热泵的运行方面取得了突破性进展，运行范围得以扩大。

规格	型号	MCU035YHI	MCU065YHI	MCU130YHI
额定制冷模式
冷却能力	千瓦	33,5	65,0	130
耗电量	千瓦	12,0	21,2	41,8
能效比	W/W	2,79	3,06	3,11
季节能效比 (SEER)	宽/宽	4,60	4,55	4,55
季节性能效比 (SCOP)	白/黑	3,20	3,10	3,10
额定加热模式
加热能力	千瓦	34,0	75,0	150
耗电量	千瓦	10,5	23,4	45,0
COP 季节性能效比 (SCOP)	W/W 湿度	3,24 3,20	3,20 3,10	3,33 3,10
电源		380 伏，3 相，50 赫兹	380 伏，3 相，50 赫兹	380 伏，3 相，50 赫兹
水流量	立方米/^小时	5,76	11,2	22,4
水压降	千帕	30	45	45
进/出水管连接类型		DN40 外螺纹	DN65 法兰连接	DN65 法兰连接
运行模式		基于微控制器的自动操作	基于微控制器的自动操作	基于微控制器的自动操作
压缩机类型		带增强型蒸汽喷射 (EVI) 的变频涡旋压缩机	变频涡旋式压缩机，带增强型蒸汽喷射（EVI）	带增强型蒸汽喷射 (EVI) 的变频涡旋式压缩机
压缩机数量	台	1	1	2
风扇类型		低噪音变频轴流风机	低噪音变频轴流风机	低噪音变频轴流风机
风机数量	个	1	2	2
空气流量	立方米/^小时	13000	26000	47000
制冷剂类型		R410A	R410A	R410A
尺寸，长x宽x高	长x宽x高	1170×846×1694	2000×950×2020	2250×1150×2260
净重	净重	285	600	960
运行重量	公斤	300	660	1060
噪音水平	分贝（A）	50 - 61	50 - 67	50 - 67
最大总电功率	千瓦	20	31,5	63
最大工作电流	A	30,5	50	100

备注
1.额定制冷量和制冷时的额定耗电量是在额定水流量、出水温度 7 °C 和环境温度 35 °C （干球温度）条件下测试的。
2.额定加热能力是在额定水流量、出水温度 45 °C 和环境空气温度 7 °C （干球温度）/ 6 °C （湿球温度）条件下测试的。
